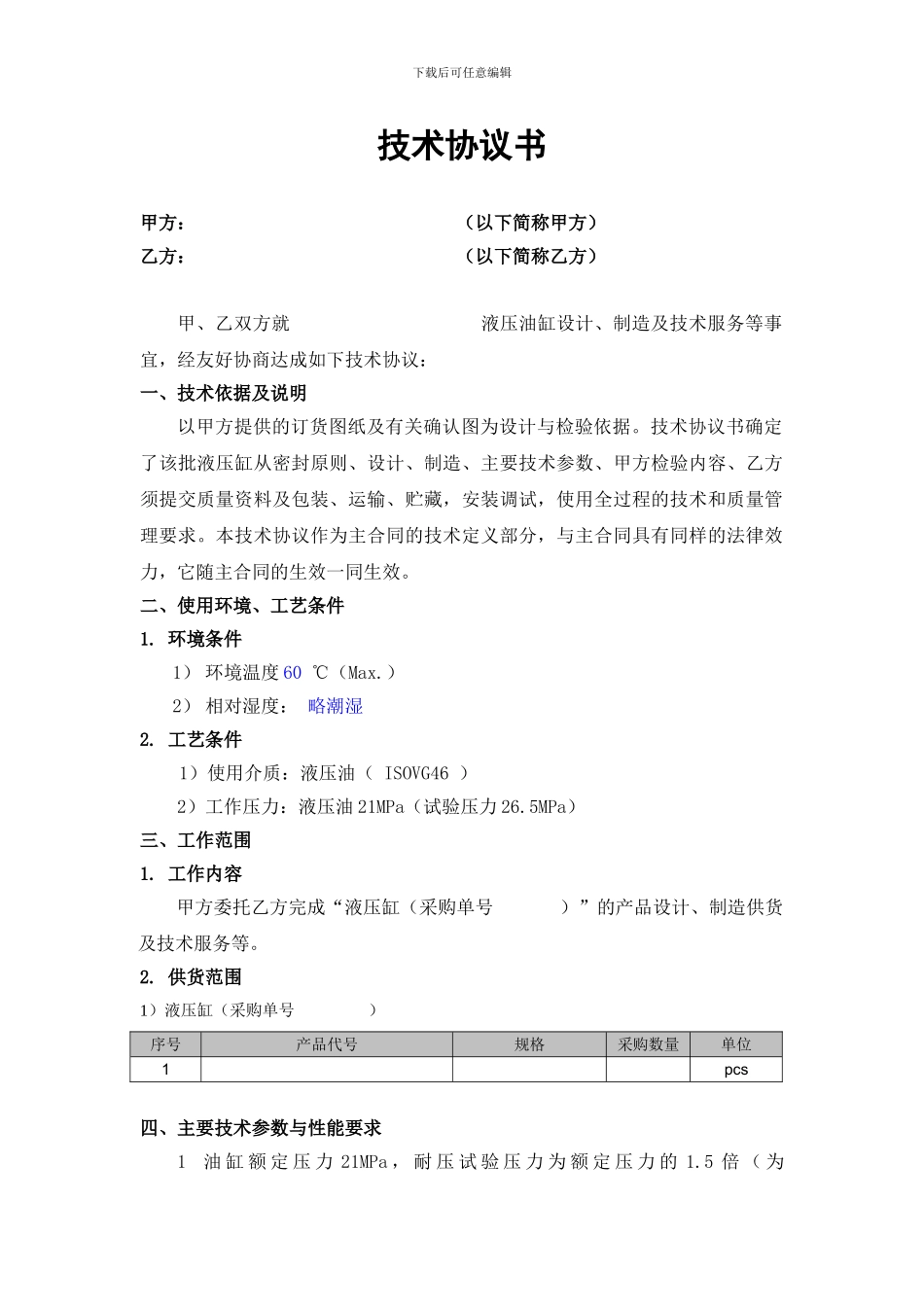

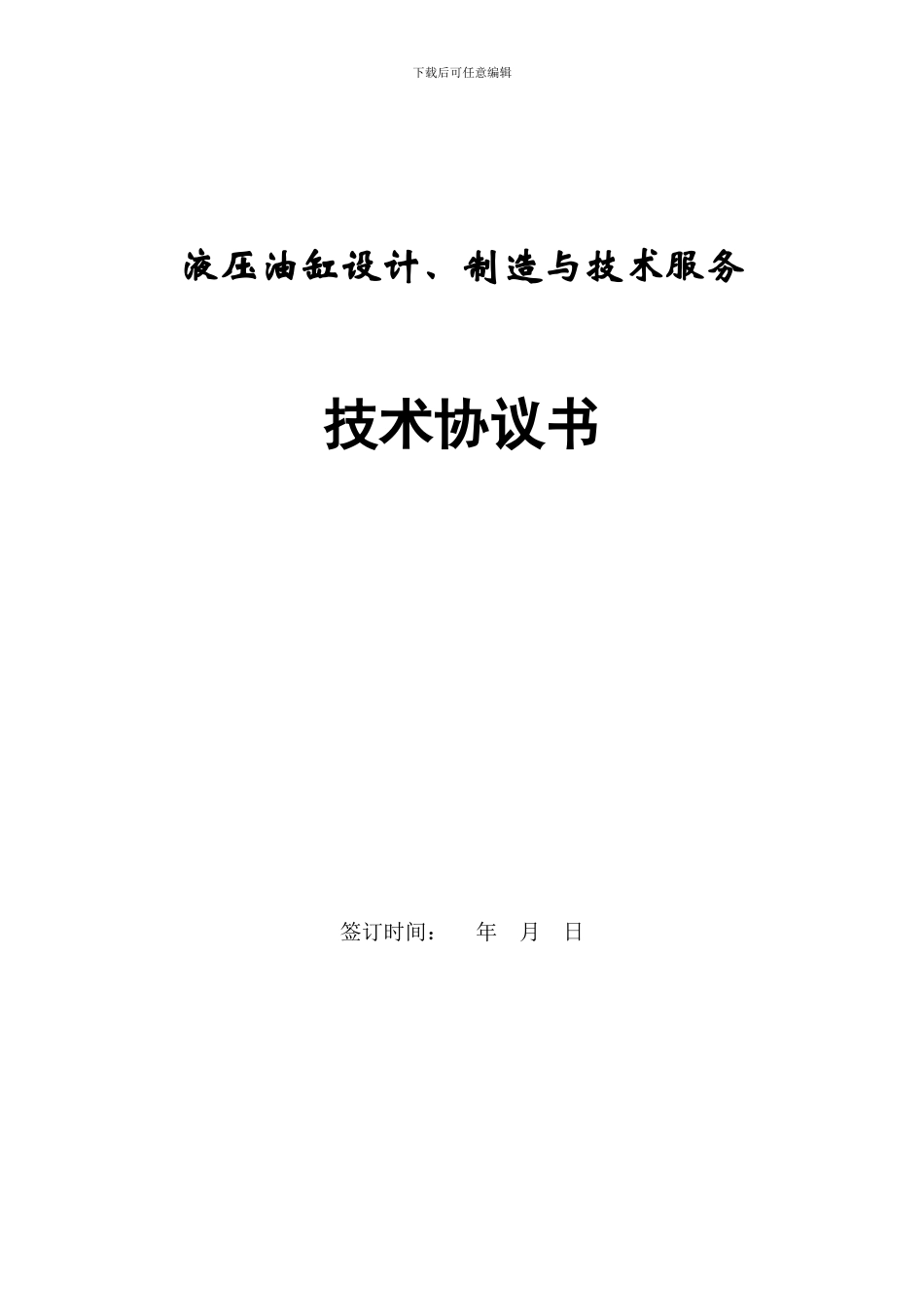

下载后可任意编辑液压油缸设计、制造与技术服务技术协议书签订时间： 年 月 日下载后可任意编辑技术协议书甲方： （以下简称甲方）乙方： （以下简称乙方）甲、乙双方就 液压油缸设计、制造及技术服务等事宜，经友好协商达成如下技术协议：一、技术依据及说明以甲方提供的订货图纸及有关确认图为设计与检验依据。技术协议书确定了该批液压缸从密封原则、设计、制造、主要技术参数、甲方检验内容、乙方须提交质量资料及包装、运输、贮藏，安装调试，使用全过程的技术和质量管理要求。本技术协议作为主合同的技术定义部分，与主合同具有同样的法律效力，它随主合同的生效一同生效。二、使用环境、工艺条件1. 环境条件1） 环境温度 60 ℃（Max.）2） 相对湿度： 略潮湿 2. 工艺条件1）使用介质：液压油（ ISOVG46 ）2）工作压力：液压油 21MPa（试验压力 26.5MPa）三、工作范围1. 工作内容甲方委托乙方完成“液压缸（采购单号 ）”的产品设计、制造供货及技术服务等。2. 供货范围1）液压缸（采购单号 ）序号产品代号规格采购数量单位1 pcs四、主要技术参数与性能要求1 油 缸 额 定 压 力 21MPa ， 耐 压 试 验 压 力 为 额 定 压 力 的 1.5 倍 （ 为下载后可任意编辑26.5MPa），保压试验时间不低于 1 分钟，其中内泄量指标不得大于 0.08mL/min（缸径 63），0.20mL/min(缸径 100)，0.22mL/min(缸径 110)。乙方每批次提供泄漏量测试报告，甲方进行不定期抽检。2 活塞和活塞杆密封件均须在装配图中注明规格、材料和生产厂商。3.材质及热处理硬度要求：。3.1 缸体由符合 GB/T3639 优质 45 冷拔管的缸筒和缸底焊接而成，缸底（含缸底耳环）经正火处理，假如采纳其它材料，须经双方协商确认。3.2 活塞杆及耳环采纳符合 GB/T699-1999 的优质 45 钢锻件或 45 钢，并进行调质处理，调质硬度 HB245-286，活塞杆表面镀硬铬硬度不低于 HV850，镀层厚度 0.03～0.05。3.3 活塞采纳符合 GB/T699-1999 的优质 45 钢，导向套采纳符合 GB/T699-1999 的优质 45 钢，假如采纳其它材料，须经双方协商确认。3.4 活塞、导向套和缸体、活塞杆及其耳环均须在装配图明细栏内注明材料，对于焊接而成的活塞杆和缸体，须在装配图技术要求中分别注明各自材料。假如采纳非上述的其它材料，至少应不低于以上材料或热处理后的性能，并须在装配图及技术要求中注明材质、热处理状态及硬度。4 油缸油口均...
