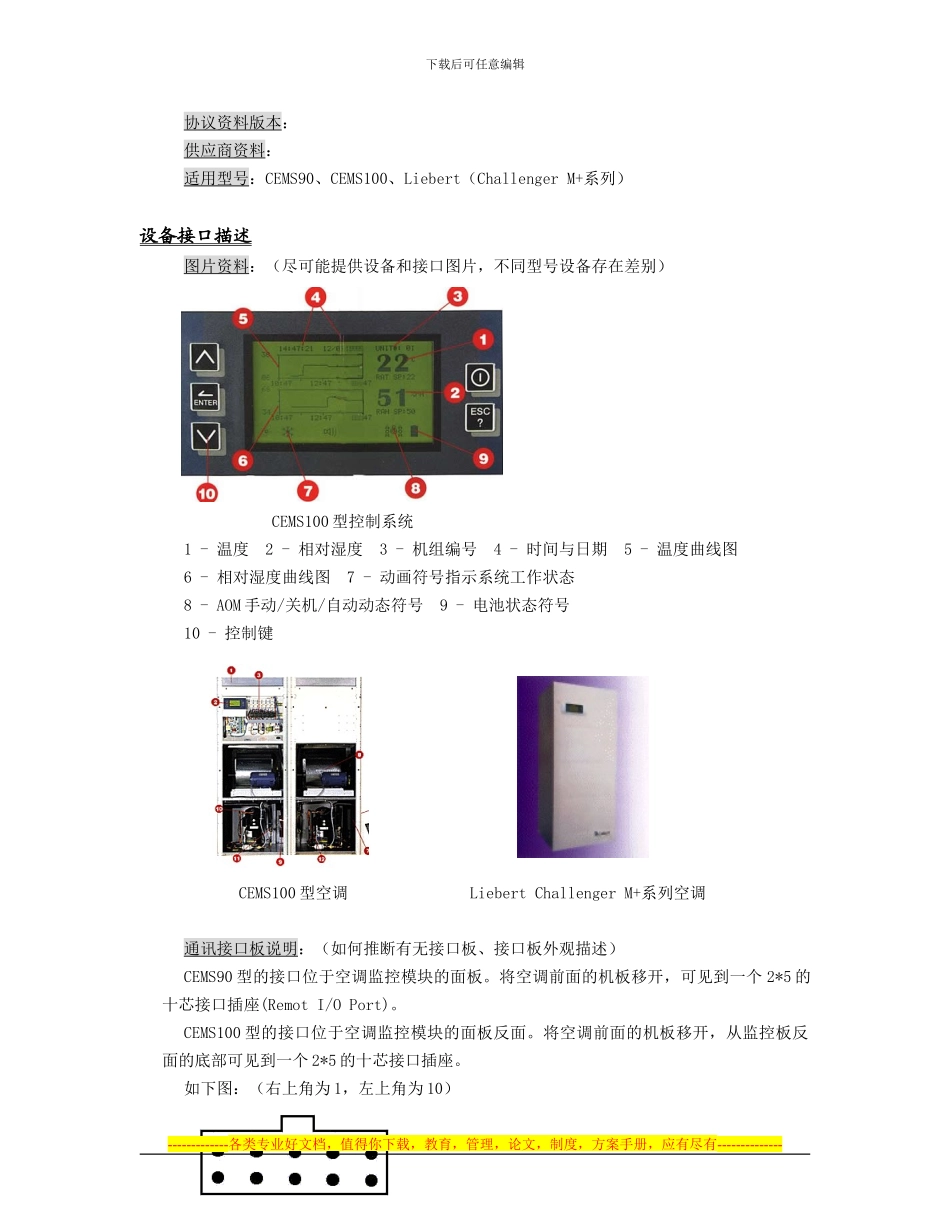

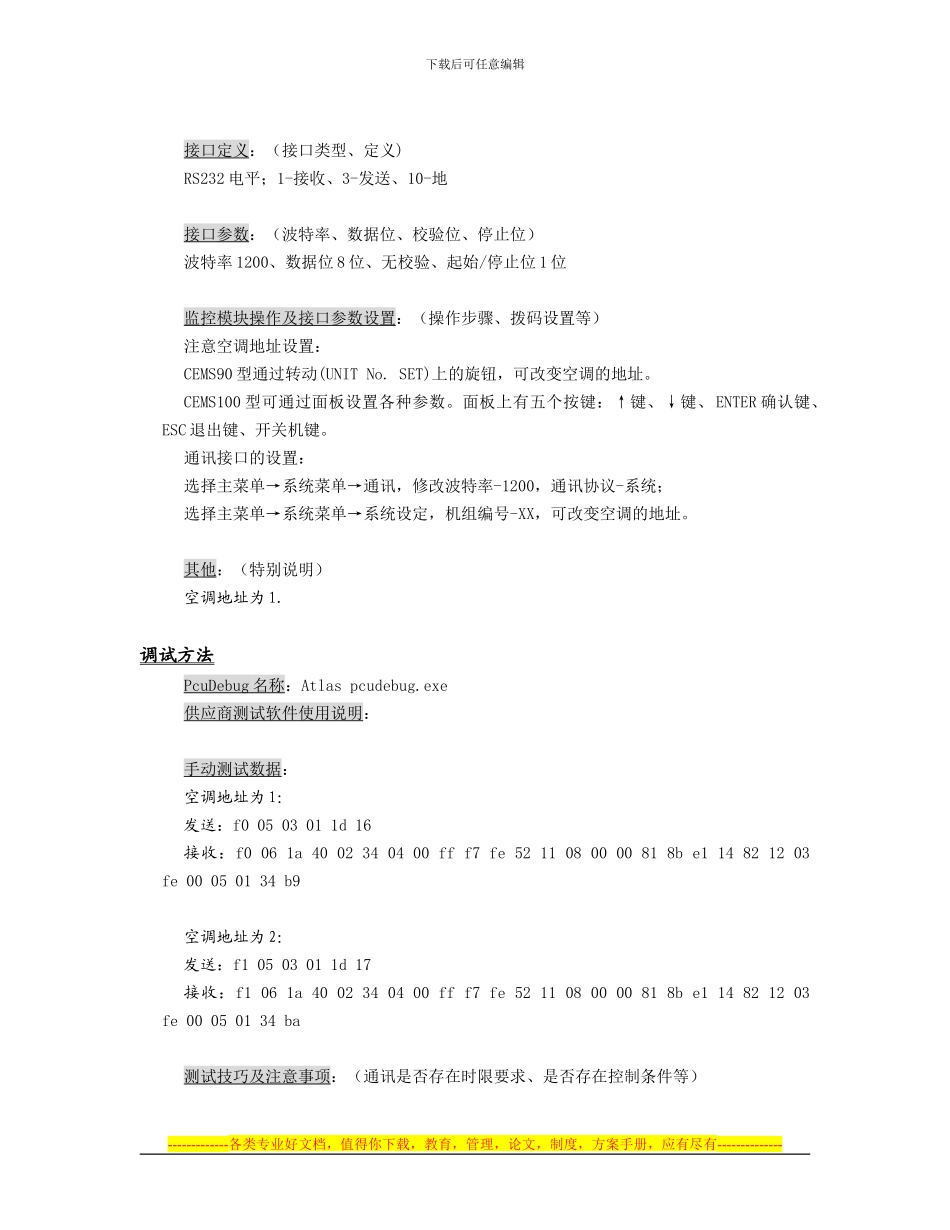

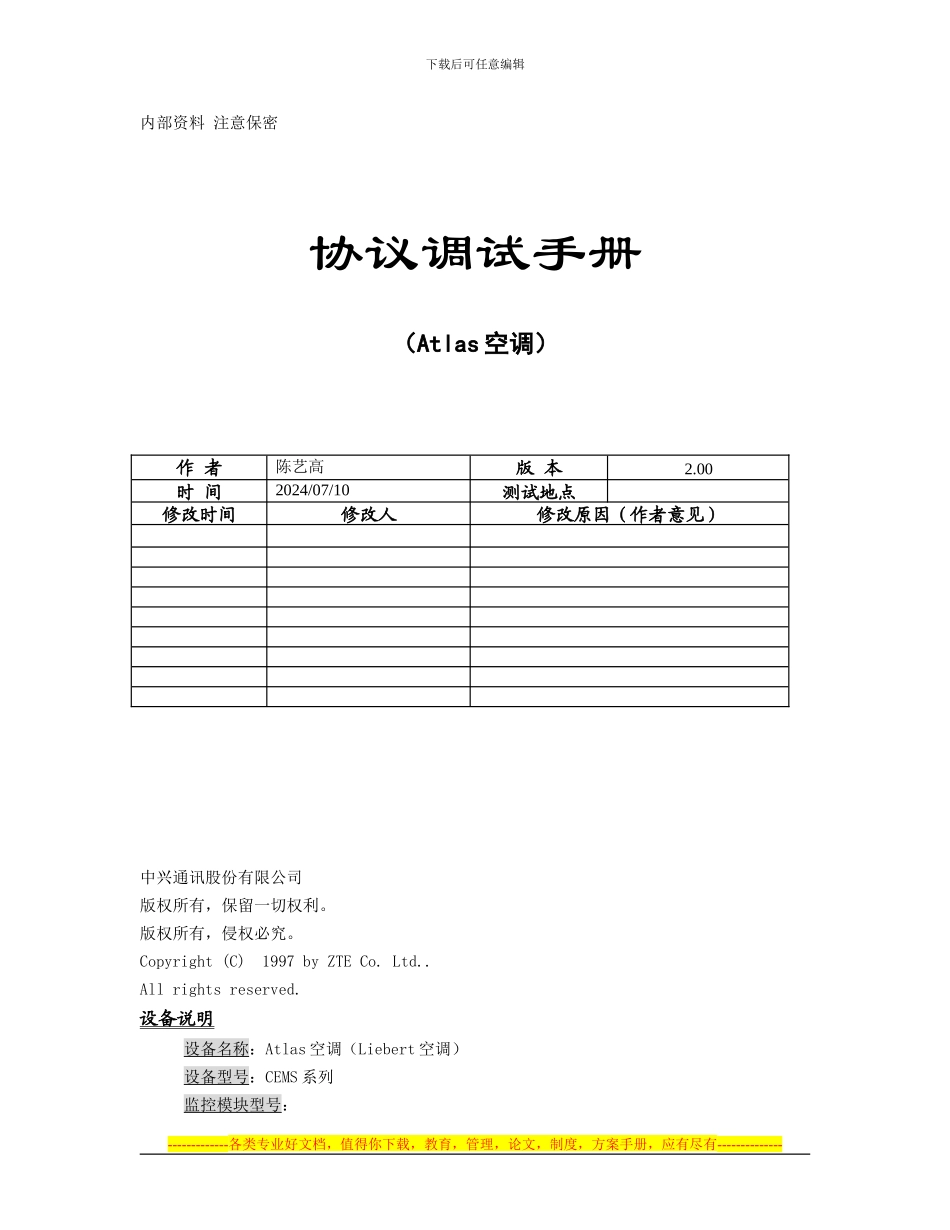

下载后可任意编辑内部资料 注意保密协议调试手册（Atlas 空调）作 者陈艺高版 本2.00时 间2024/07/10测试地点修改时间修改人修改原因（作者意见）中兴通讯股份有限公司版权所有，保留一切权利。版权所有，侵权必究。Copyright (C) 1997 by ZTE Co. Ltd..All rights reserved.设备说明设备名称：Atlas 空调（Liebert 空调）设备型号：CEMS 系列监控模块型号：-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------下载后可任意编辑协议资料版本：供应商资料：适用型号：CEMS90、CEMS100、Liebert（Challenger M+系列）设备接口描述图片资料：（尽可能提供设备和接口图片，不同型号设备存在差别）CEMS100 型控制系统1 - 温度 2 - 相对湿度 3 - 机组编号 4 - 时间与日期 5 - 温度曲线图6 - 相对湿度曲线图 7 - 动画符号指示系统工作状态8 - AOM 手动/关机/自动动态符号 9 - 电池状态符号10 - 控制键CEMS100 型空调Liebert Challenger M+系列空调通讯接口板说明：（如何推断有无接口板、接口板外观描述）CEMS90 型的接口位于空调监控模块的面板。将空调前面的机板移开，可见到一个 2*5 的十芯接口插座(Remot I/O Port)。CEMS100 型的接口位于空调监控模块的面板反面。将空调前面的机板移开，从监控板反面的底部可见到一个 2*5 的十芯接口插座。如下图：（右上角为 1，左上角为 10）-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------下载后可任意编辑接口定义：（接口类型、定义)RS232 电平；1-接收、3-发送、10-地接口参数：（波特率、数据位、校验位、停止位）波特率 1200、数据位 8 位、无校验、起始/停止位 1 位监控模块操作及接口参数设置：（操作步骤、拨码设置等）注意空调地址设置：CEMS90 型通过转动(UNIT No. SET)上的旋钮，可改变空调的地址。CEMS100 型可通过面板设置各种参数。面板上有五个按键：↑键、↓键、 ENTER 确认键、ESC 退出键、开关机键。通讯接口的设置：选择主菜单→系统菜单→通讯，修改波特率-1200，通讯协议-系统；选择主菜单→系统菜单→系统设定，机组编号-XX，可改变空调的地址。其他：（特别说明）空调地址为 1.调试方法PcuDebug 名称 ：Atlas pcudebug.exe供应商测试软件使用说明：手动测试数据：空调地址为 1：发送：f0 05 03 01...
