热工仪表校验装置技术协议

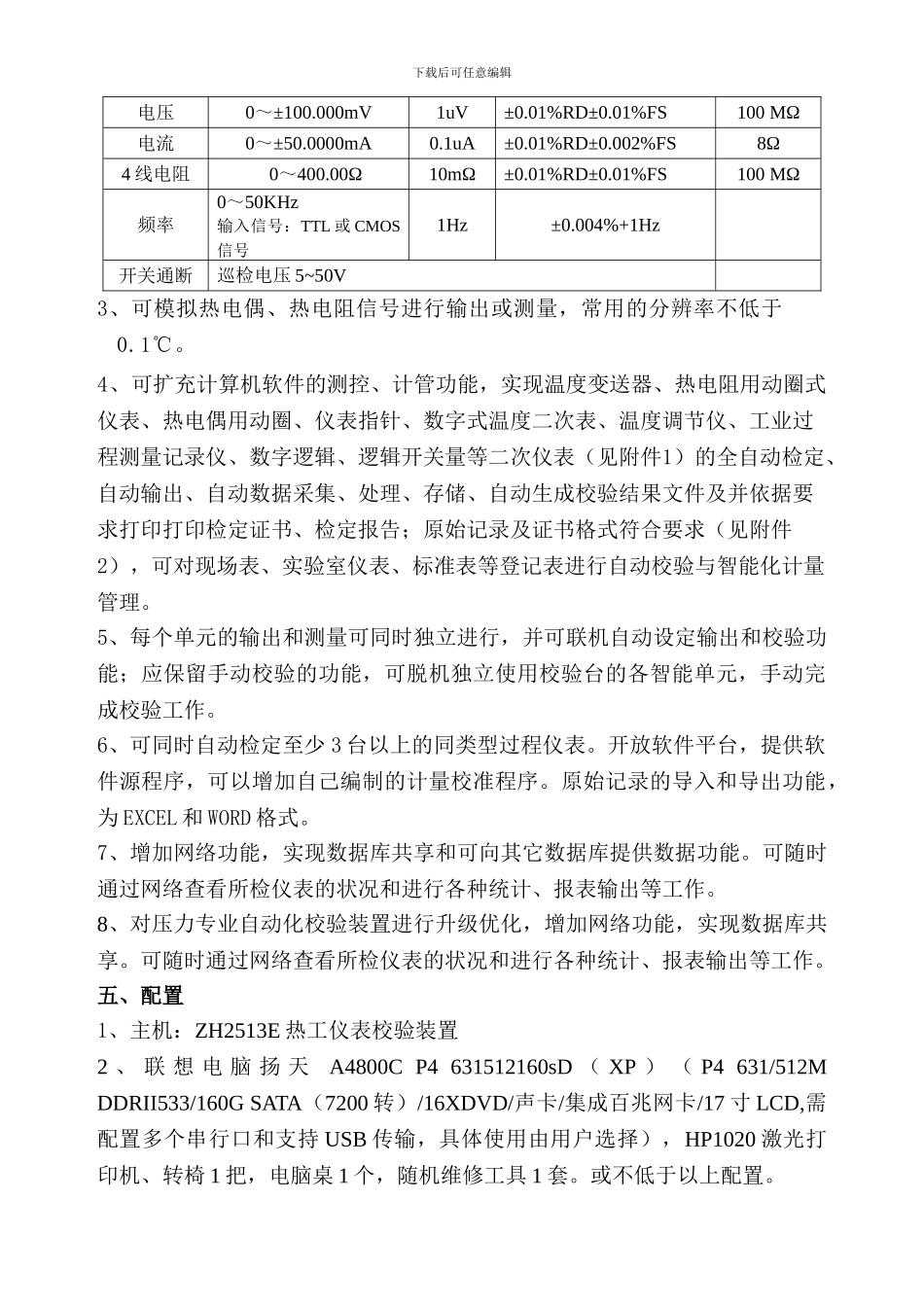

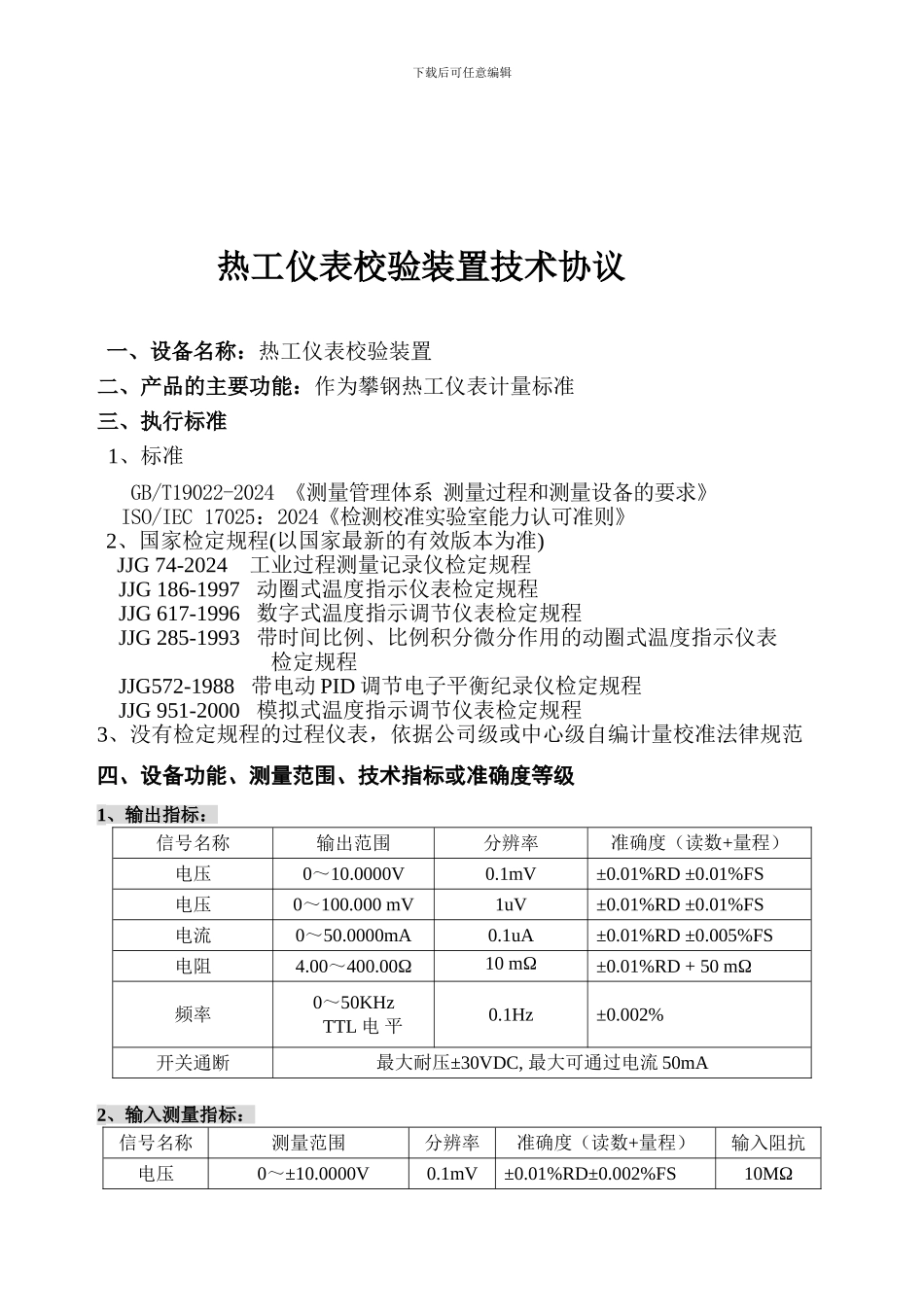

下载后可任意编辑 热工仪表校验装置技术协议 一、设备名称：热工仪表校验装置二、产品的主要功能：作为攀钢热工仪表计量标准三、执行标准1、标准GB/T19022-2024 《测量管理体系 测量过程和测量设备的要求》ISO/IEC 17025：2024《检测校准实验室能力认可准则》2、国家检定规程(以国家最新的有效版本为准)JJG 74-2024 工业过程测量记录仪检定规程JJG 186-1997 动圈式温度指示仪表检定规程JJG 617-1996 数字式温度指示调节仪表检定规程JJG 285-1993 带时间比例、比例积分微分作用的动圈式温度指示仪表检定规程JJG572-1988 带电动 PID 调节电子平衡纪录仪检定规程JJG 951-2000 模拟式温度指示调节仪表检定规程3、没有检定规程的过程仪表，依据公司级或中心级自编计量校准法律规范四、设备功能、测量范围、技术指标或准确度等级1、输出指标：信号名称输出范围分辨率准确度（读数+量程）电压0～10.0000V0.1mV±0.01%RD ±0.01%FS电压0～100.000 mV1uV±0.01%RD ±0.01%FS电流0～50.0000mA0.1uA±0.01%RD ±0.005%FS电阻4.00～400.00Ω10 mΩ±0.01%RD + 50 mΩ频率0～50KHz TTL 电 平0.1Hz±0.002%开关通断最大耐压±30VDC, 最大可通过电流 50mA2、输入测量指标：信号名称测量范围分辨率准确度（读数+量程）输入阻抗电压 0～±10.0000V0.1mV±0.01%RD±0.002%FS10MΩ下载后可任意编辑电压0～±100.000mV1uV±0.01%RD±0.01%FS100 MΩ电流0～±50.0000mA0.1uA±0.01%RD±0.002%FS8Ω4 线电阻 0～400.00Ω10mΩ±0.01%RD±0.01%FS100 MΩ频率0～50KHz输入信号：TTL 或 CMOS信号1Hz±0.004%+1Hz开关通断巡检电压 5~50V3、可模拟热电偶、热电阻信号进行输出或测量，常用的分辨率不低于0.1℃。4、可扩充计算机软件的测控、计管功能，实现温度变送器、热电阻用动圈式仪表、热电偶用动圈、仪表指针、数字式温度二次表、温度调节仪、工业过程测量记录仪、数字逻辑、逻辑开关量等二次仪表（见附件1）的全自动检定、自动输出、自动数据采集、处理、存储、自动生成校验结果文件及并依据要求打印打印检定证书、检定报告；原始记录及证书格式符合要求（见附件2），可对现场表、实验室仪表、标准表等登记表进行自动校验与智能化计量管理。5、每个单元的输出和测量可同时独立进行，并可联机自动设定输出和校验功能；应保留手动校验的功能，可脱机独立使用校验台的各智能单元，手动完成校验工作。6、可同时自动检定至少 3 台以...
