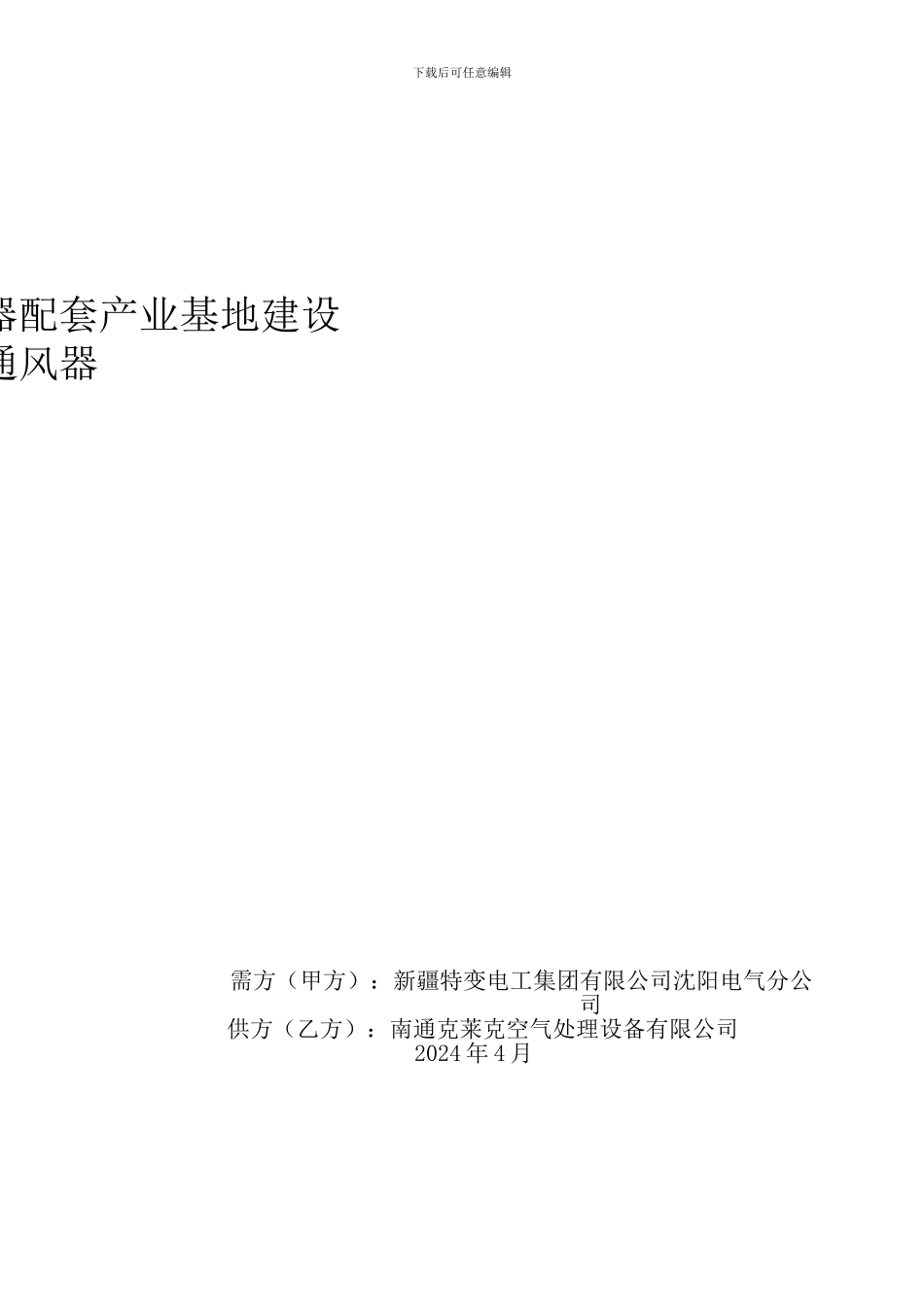

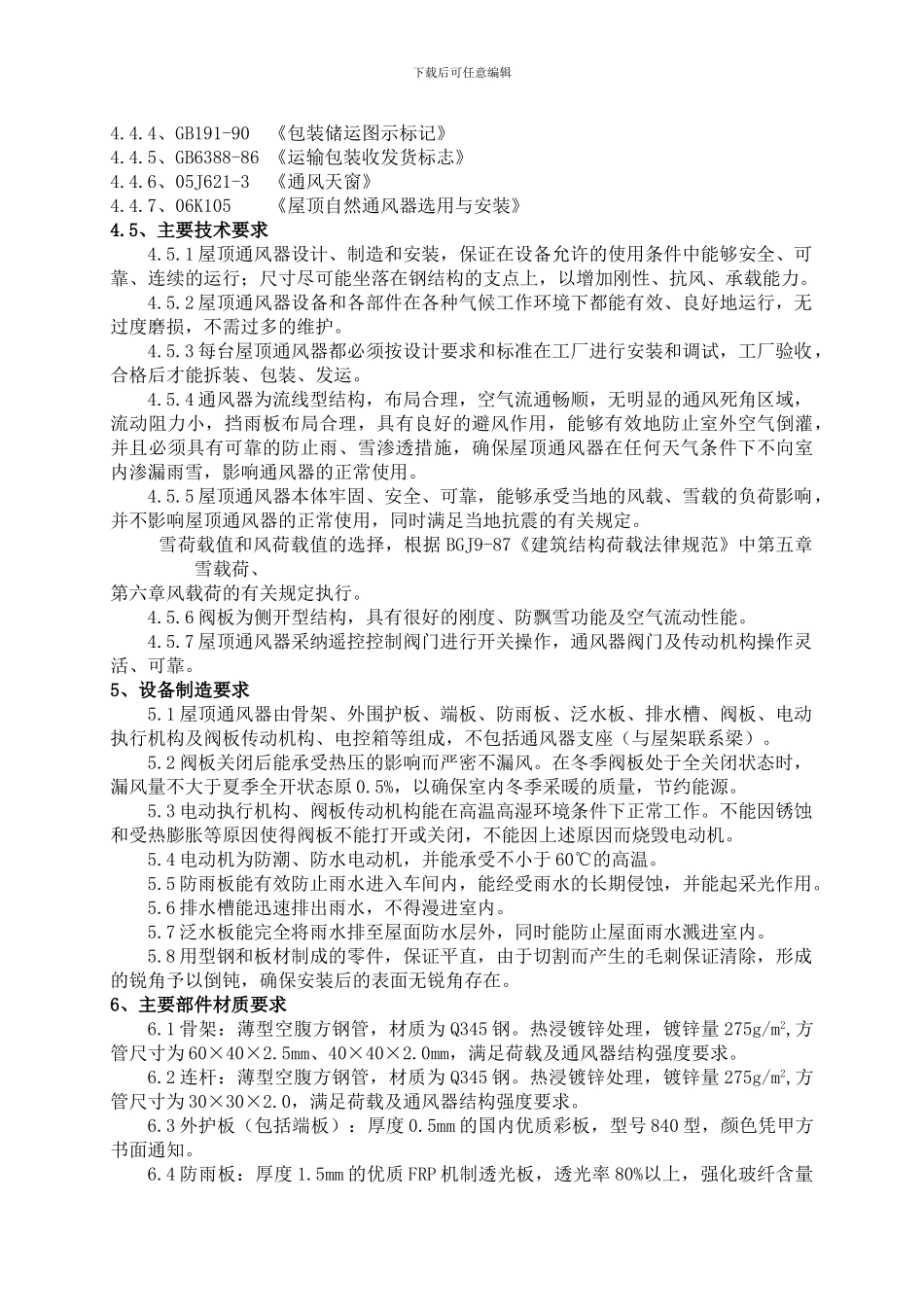

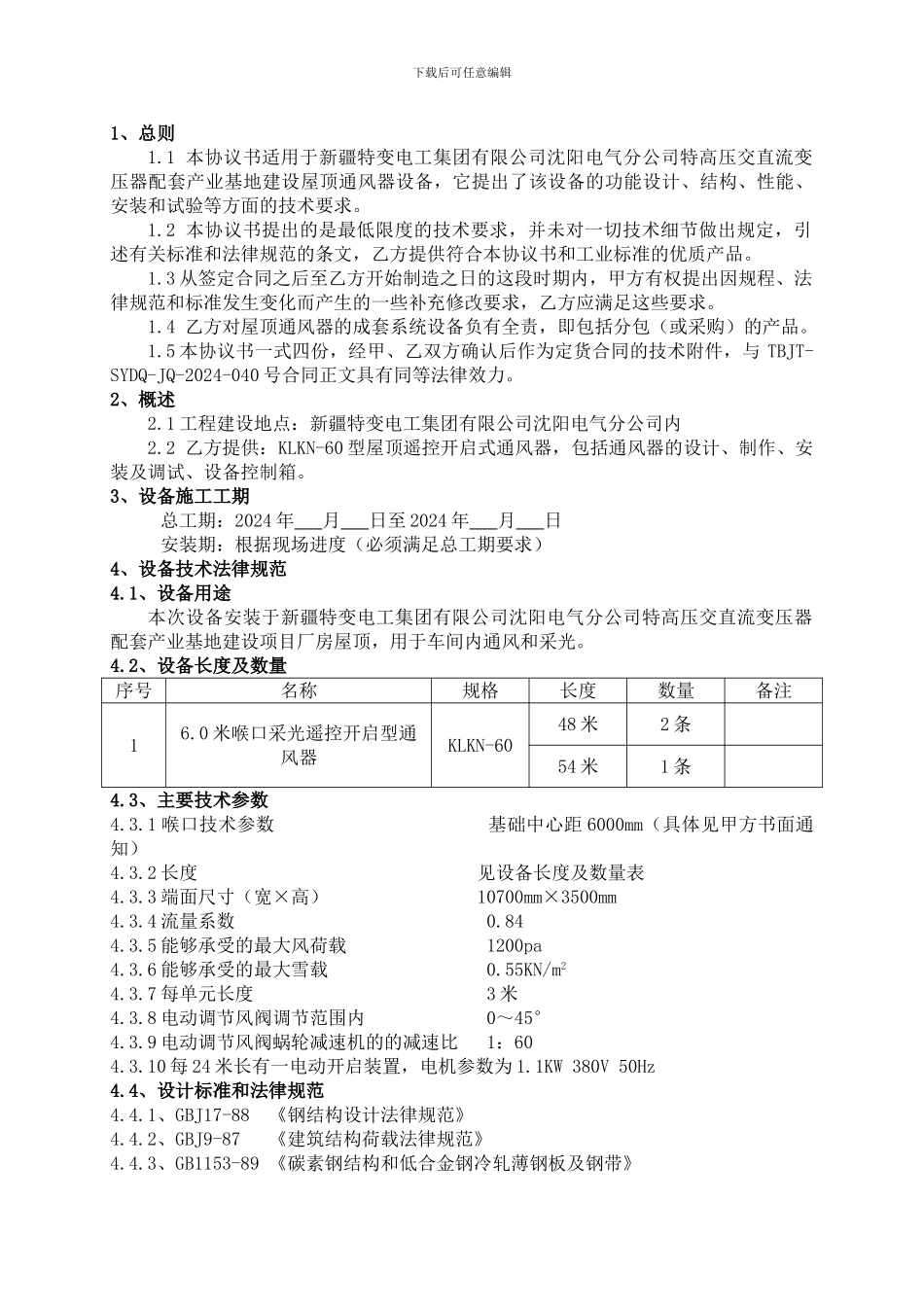

下载后可任意编辑特高压交直流变压器配套产业基地建设屋顶通风器需方（甲方）：新疆特变电工集团有限公司沈阳电气分公司供方（乙方）：南通克莱克空气处理设备有限公司2024 年 4 月下载后可任意编辑1、总则1.1 本协议书适用于新疆特变电工集团有限公司沈阳电气分公司特高压交直流变压器配套产业基地建设屋顶通风器设备，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，引述有关标准和法律规范的条文，乙方提供符合本协议书和工业标准的优质产品。1.3 从签定合同之后至乙方开始制造之日的这段时期内，甲方有权提出因规程、法律规范和标准发生变化而产生的一些补充修改要求，乙方应满足这些要求。1.4 乙方对屋顶通风器的成套系统设备负有全责，即包括分包（或采购）的产品。1.5 本协议书一式四份，经甲、乙双方确认后作为定货合同的技术附件，与 TBJT-SYDQ-JQ-2024-040 号合同正文具有同等法律效力。2、概述2.1 工程建设地点：新疆特变电工集团有限公司沈阳电气分公司内2.2 乙方提供：KLKN-60 型屋顶遥控开启式通风器，包括通风器的设计、制作、安装及调试、设备控制箱。3、设备施工工期总工期：2024 年 月 日至 2024 年 月 日安装期：根据现场进度（必须满足总工期要求）4、设备技术法律规范4.1、设备用途本次设备安装于新疆特变电工集团有限公司沈阳电气分公司特高压交直流变压器配套产业基地建设项目厂房屋顶，用于车间内通风和采光。4.2、设备长度及数量序号名称规格长度数量备注16.0 米喉口采光遥控开启型通风器KLKN-6048 米2 条54 米1 条4.3、主要技术参数4.3.1 喉口技术参数 基础中心距 6000mm（具体见甲方书面通知）4.3.2 长度 见设备长度及数量表4.3.3 端面尺寸（宽×高） 10700mm×3500mm4.3.4 流量系数 0.844.3.5 能够承受的最大风荷载 1200pa4.3.6 能够承受的最大雪载 0.55KN/m24.3.7 每单元长度 3 米4.3.8 电动调节风阀调节范围内 0～45°4.3.9 电动调节风阀蜗轮减速机的的减速比 1：60 4.3.10 每 24 米长有一电动开启装置，电机参数为 1.1KW 380V 50Hz4.4、设计标准和法律规范4.4.1、GBJ17-88 《钢结构设计法律规范》4.4.2、GBJ9-87 《建筑结构荷载法律规范》4.4.3、GB1153-89 《碳素钢结构和低合金钢冷轧薄钢板及钢带》下载后可任意编辑4.4.4、GB191-90 《包装储运图示标记》4.4...
