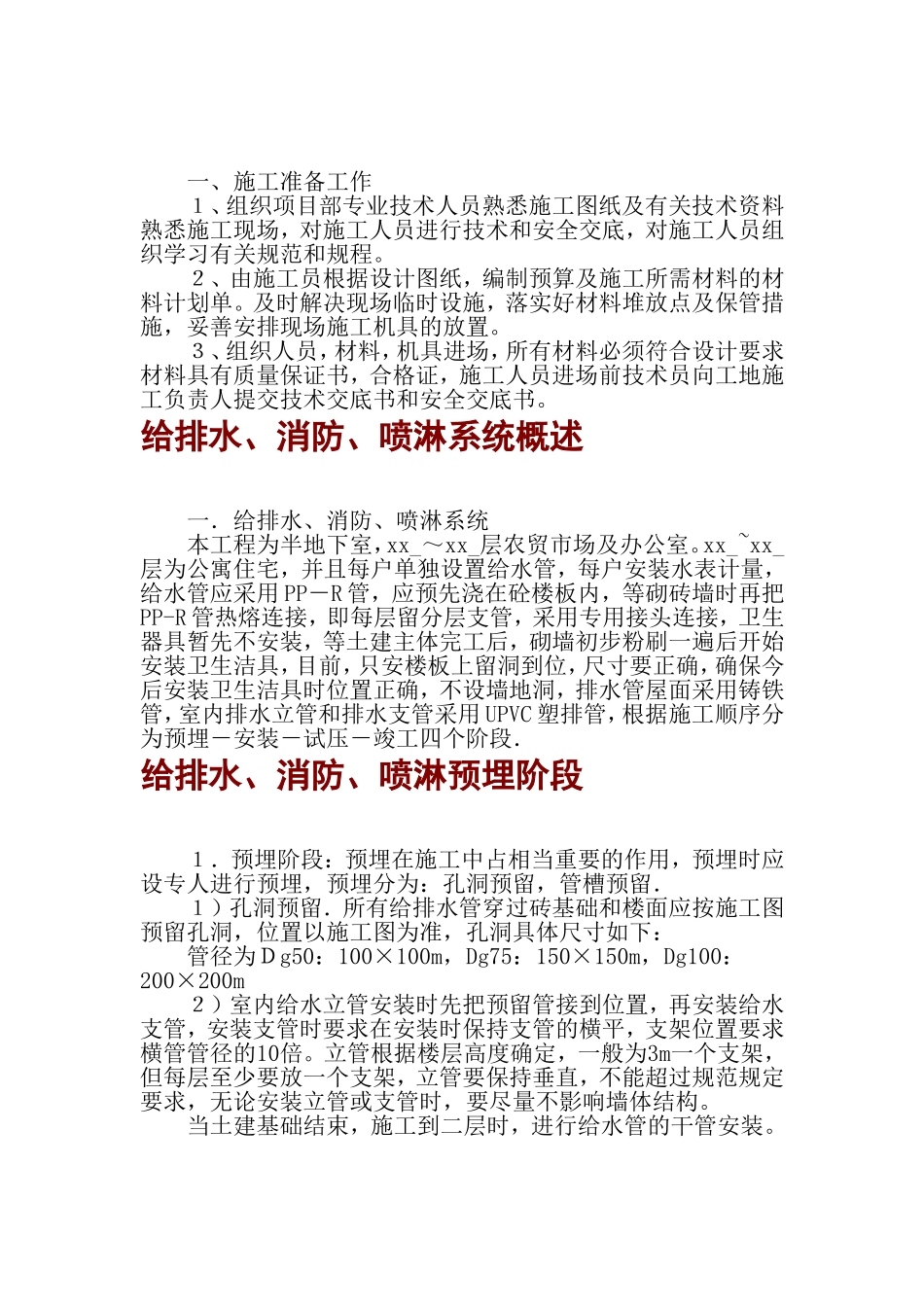

一、施工准备工作１、组织项目部专业技术人员熟悉施工图纸及有关技术资料熟悉施工现场，对施工人员进行技术和安全交底，对施工人员组织学习有关规范和规程。２、由施工员根据设计图纸，编制预算及施工所需材料的材料计划单。及时解决现场临时设施，落实好材料堆放点及保管措施，妥善安排现场施工机具的放置。３、组织人员，材料，机具进场，所有材料必须符合设计要求材料具有质量保证书，合格证，施工人员进场前技术员向工地施工负责人提交技术交底书和安全交底书。给排水、消防、喷淋系统概述第1页共17页一．给排水、消防、喷淋系统本工程为半地下室，xx_～xx_层农贸市场及办公室。xx_~xx_层为公寓住宅，并且每户单独设置给水管，每户安装水表计量，给水管应采用PP－R管，应预先浇在砼楼板内，等砌砖墙时再把PP-R管热熔连接，即每层留分层支管，采用专用接头连接，卫生器具暂先不安装，等土建主体完工后，砌墙初步粉刷一遍后开始安装卫生洁具，目前，只安楼板上留洞到位，尺寸要正确，确保今后安装卫生洁具时位置正确，不设墙地洞，排水管屋面采用铸铁管，室内排水立管和排水支管采用UPVC塑排管，根据施工顺序分为预埋－安装－试压－竣工四个阶段．给排水、消防、喷淋预埋阶段第1页共17页１．预埋阶段：预埋在施工中占相当重要的作用，预埋时应设专人进行预埋，预埋分为：孔洞预留，管槽预留．１）孔洞预留．所有给排水管穿过砖基础和楼面应按施工图预留孔洞，位置以施工图为准，孔洞具体尺寸如下：管径为Ｄg50：100×100m，Dg75：150×150m，Dg100：200×200m２）室内给水立管安装时先把预留管接到位置，再安装给水支管，安装支管时要求在安装时保持支管的横平，支架位置要求横管管径的10倍。立管根据楼层高度确定，一般为3m一个支架，但每层至少要放一个支架，立管要保持垂直，不能超过规范规定要求，无论安装立管或支管时，要尽量不影响墙体结构。当土建基础结束，施工到二层时，进行给水管的干管安装。给排水、消防、喷淋安装第2页共17页2．（1）给水管安装，在本工程中，埋地管预先浇在砼楼板内，立管用角钢50×5固定于圈梁上、墙上，安装好之后，将所留支管接口用垫熔连接然后进行管道试压，报验合格后，最后进行回填土，对立管进行管口封闭，并及时做隐蔽验收资料，对立管安装的垂直度应控制在一定的偏差范围内。（2）支管安装。立管安装之后进行支管安装，支管安装之前，对标高进行核对，发现预留偏差较大时，应会同技术部门进行协商，采取合理科学措施妥善解决，安装时应注意，支管应有一定坡度，i=0.002，坡向可泄空存水的配水点立管，支管安装好后应进行试压试验，保证支管立管不渗不漏，方可认为合格，并报监理认可。等按卫生洁具时一般要先做到卫生洁具处应保证洁具到给水管管口距地坪高度图尺寸，如下：坐便器0.25m洗脸盆0.45m浴缸0.63m洗脸池1.00m给排水、消防、喷淋试压第2页共17页３．整个管道安装完毕之后，进行系统试压，试验压力0.6Mpa，具体操作按DB/TP（JG）中第157页13.2.2执行。见后附件。排水系统安装第2页共17页４．排水系统安装本工程排水采用UPVC塑排管，承插式，专用胶水粘接。由于UPVC塑排管，为“四新”技术中的新材料。所以管道工在安装时操作要求CJJ/T29-98中施工部分执行。见后面附件。1)在此安装中，埋地部分应注意，沟底应夯实、平整，无突出尖硬物，并设有宽为100-150mm，厚为2.5倍管径的砂垫层。回填土应用细土基砂子回填到管顶上不小于100mm。管道穿越砖基础时，预留洞的洞顶于管道上部净空不小于0.15m.。在隐蔽之前，必须做灌水试验，其灌水高度不低于底层地面，灌水试验以满水15min，若液面下降再灌满延续5min，液面不下降，检查不渗不漏为合格，并及时做好隐蔽报验资料。当土建主体结束，内粉完毕之后，进行UPVC塑排管内安装。操作按CJJ/T29-98中施工部分的管道粘接部分。2)其他：PVC管横管坡度：I=0.026立管管件承口外侧与墙饰面的距离宜为20~50mm排水横管在每个厨房间Dg50一付；在每个卫生间设Dg50和Dg100吊架各一付。3)排水系统安装完毕之后，做通水通球试验，检查各接口不渗不漏为合格。4)消防系统安装事先要保证消米栓的标高，消...
