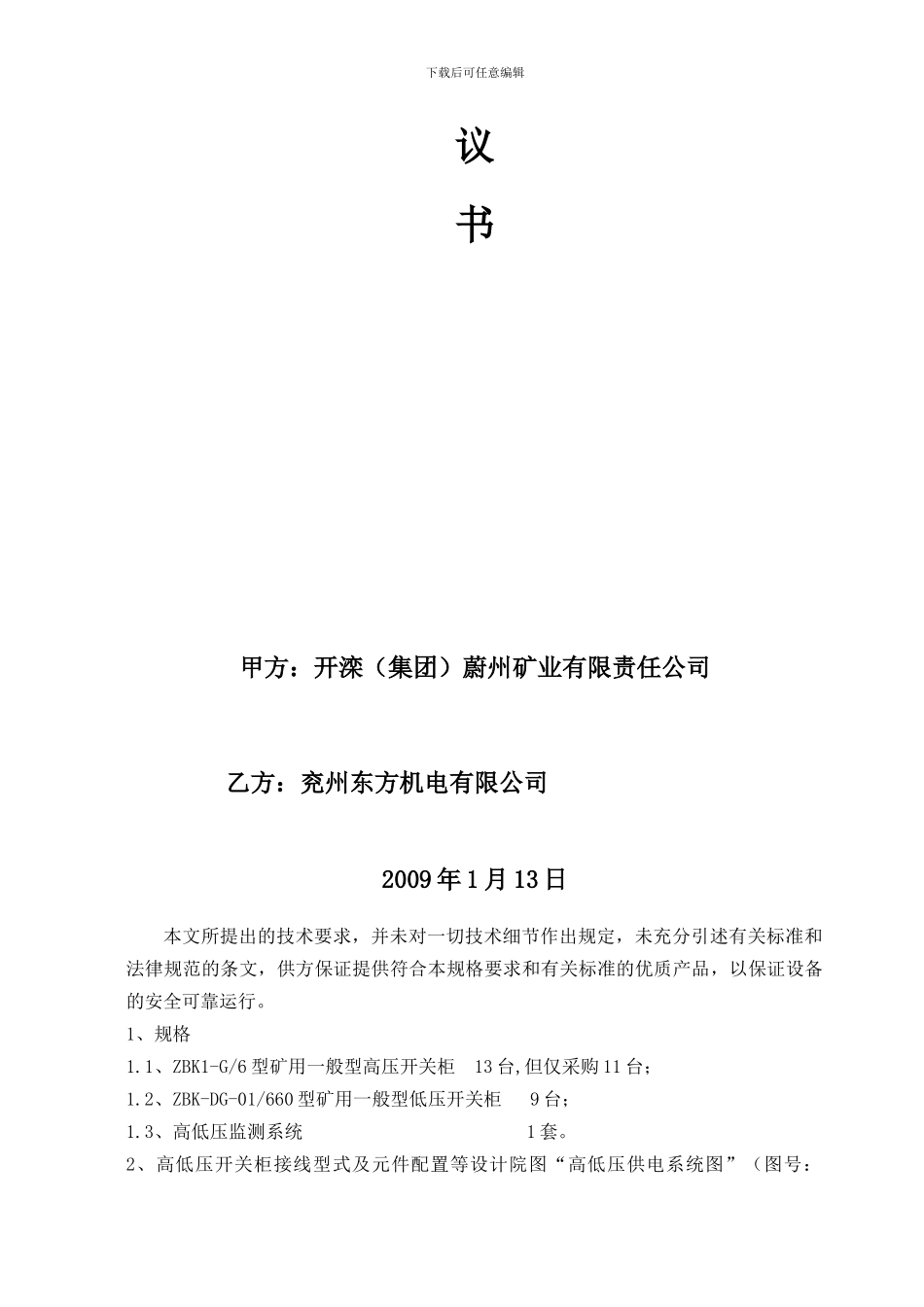

下载后可任意编辑开滦(集团)蔚州矿业有限责任公司单侯矿高、低压开关柜,高低压监控系统技术协下载后可任意编辑议书甲方:开滦(集团)蔚州矿业有限责任公司乙方:兖州东方机电有限公司2009 年 1 月 13 日本文所提出的技术要求,并未对一切技术细节作出规定,未充分引述有关标准和法律规范的条文,供方保证提供符合本规格要求和有关标准的优质产品,以保证设备的安全可靠运行。1、规格1.1、ZBK1-G/6 型矿用一般型高压开关柜 13 台,但仅采购 11 台;1.2、ZBK-DG-01/660 型矿用一般型低压开关柜 9 台;1.3、高低压监测系统 1 套。2、高低压开关柜接线型式及元件配置等设计院图“高低压供电系统图”(图号: 下载后可任意编辑S08014-137-电 2)。3、环境条件:3.1、环境温度:上限+40℃,下限-35℃3.2、海拔高度:不超过 1100m3.3、相对湿度:≥90%3.4、煤矿井下清水泵房配电室4、高低压开关柜技术参数4.1、额定电压:高压 6KV;低压 660V4.2、额定电流:见附图4.3、额定频率:50HZ4.4、水平及垂直母线满足最大短路电流(低压 9KA)动热稳定需要。4.5、隔离开关及断路器均带至少 2 组常开常闭接点。4.6、高压柜二次控制电源:DC220V(外供电源)。5、高压开关柜采纳铠装中置手车式,能实现开门断电的联锁要求;柜内高压一次元器件必须与二次仪表室隔离,且必须装设完善可靠的机械和电气联锁。6、手车式开关柜内真空断路器装设在手车上;在维护一次高压元件时,无需母线停电(不影响旁柜的正常工作);手车具有良好的互换性。7、为防止误入带点间隔,高压开关电源进线柜及母联柜设有带电联锁装置(有电不能打开带电间隔的电磁锁、打开带电间隔自动断开上级供电的闭锁)。8、水泵启动高压开关(包括备用馈出开关)、低压开关柜各接触器的控制除由高低压监控系统测控外还由水泵自动化控制系统(不包括在本采购范围)进行测控;高压测控系统的通讯管理机和低压监控系统的 PLC 均向水泵自动化控制系统提供相应通讯接口;并且,本接口的控制优先于后台监控系统接口的控制。9、低压开关的断路器及接触器均采纳远控方式,每一回路设有馈电(或运行)指示灯。10、高低压监控系统为矿用一般型控制柜,与低压柜体尺寸及颜色相同,便于连台安装。11、高低压监控系统是一套高低压自动化监测控制系统,PLC 采纳西门子 S7-300、上微机配置不低于双核/3.0GHz/2×1GB 内存/146GB×2 热插拔 SAS 硬盘/千兆以太网适配器双口网卡/光驱,...
