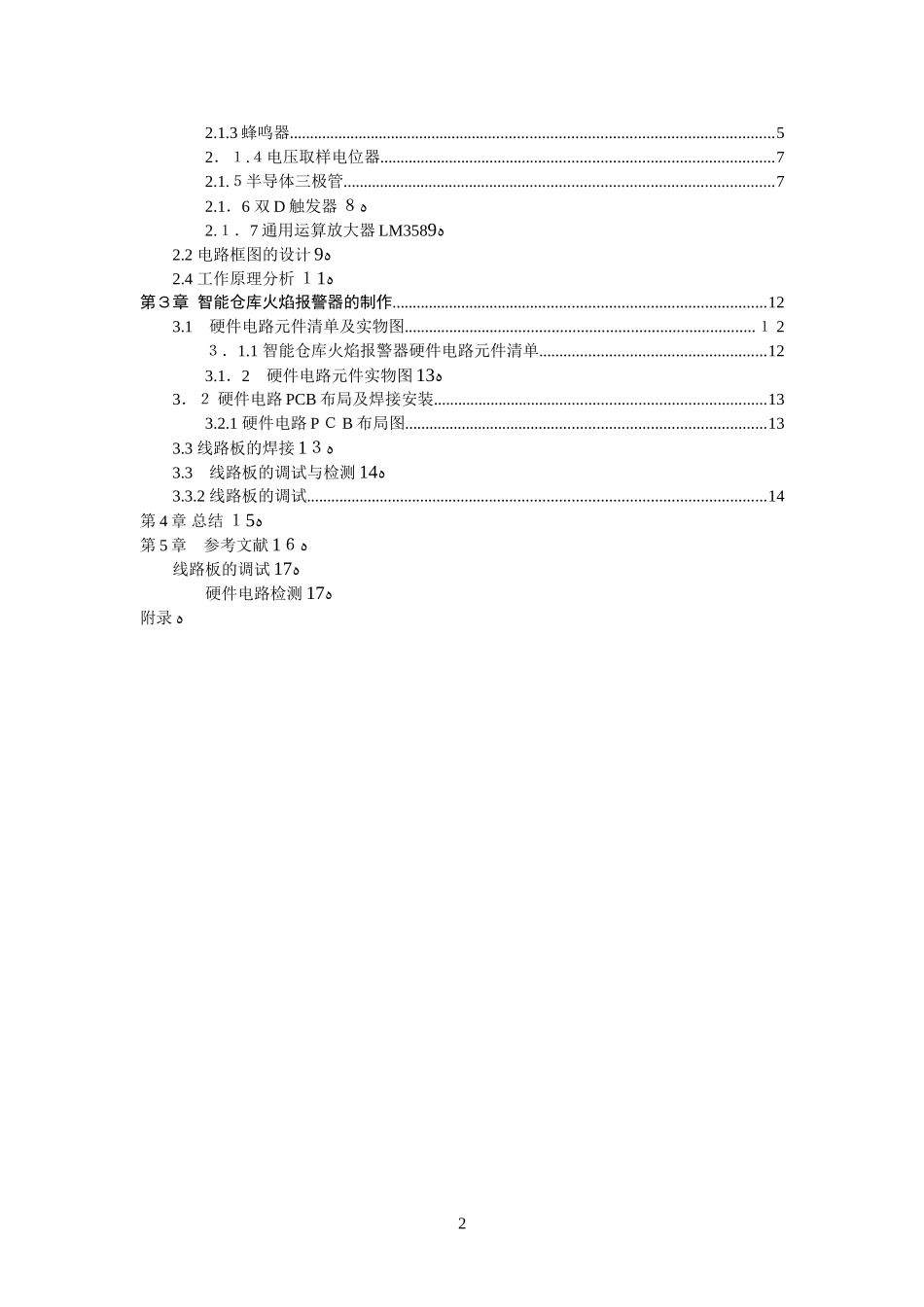

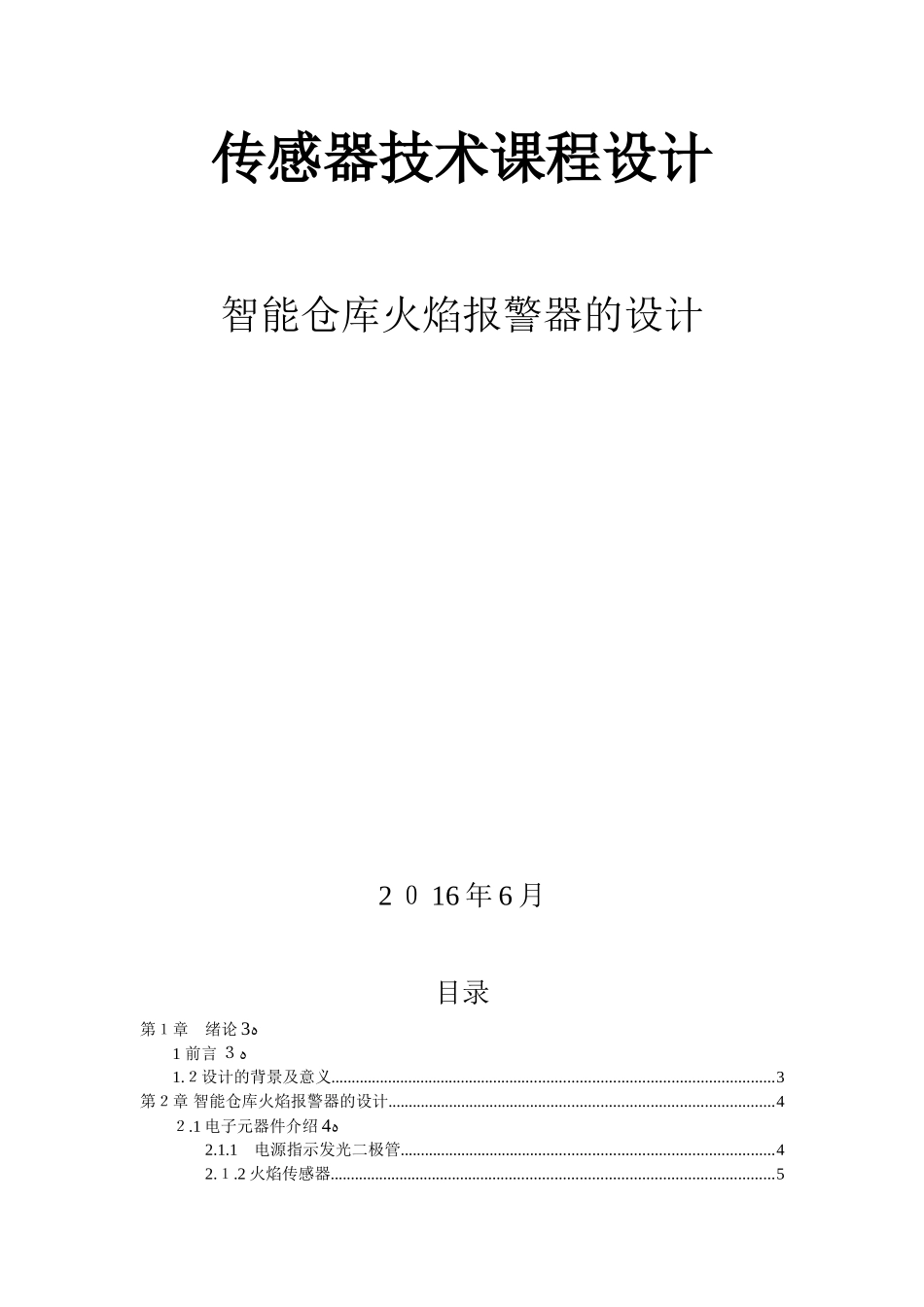

传感器技术课程设计智能仓库火焰报警器的设计2０16年6月目录第１章绪论ﻩ31前言ﻩ３1.２设计的背景及意义............................................................................................................3第２章智能仓库火焰报警器的设计..............................................................................................4２.1电子元器件介绍ﻩ42.1.1电源指示发光二极管...........................................................................................42.１.2火焰传感器............................................................................................................52.1.3蜂鸣器......................................................................................................................52．１.４电压取样电位器................................................................................................72.1.５半导体三极管.........................................................................................................72.1．6双D触发器ﻩ８2.１．7通用运算放大器LM358ﻩ92.2电路框图的设计ﻩ92.4工作原理分析ﻩ1１第３章智能仓库火焰报警器的制作...........................................................................................123.1硬件电路元件清单及实物图.....................................................................................１2３．1.1智能仓库火焰报警器硬件电路元件清单.......................................................123.1．2硬件电路元件实物图ﻩ133．２硬件电路PCB布局及焊接安装.................................................................................133.2.1硬件电路PＣB布局图........................................................................................133.3线路板的焊接ﻩ1３3.3线路板的调试与检测ﻩ143.3.2线路板的调试................................................................................................................14第4章总结ﻩ5１第5章参考文献ﻩ1６线路板的调试ﻩ17硬件电路检测ﻩ17附录ﻩ2第１章绪论1前言消防是防火和灭火的总称。我国消防工作执行“预防为主,防消结合”的方针。为使这一方针得到贯彻,每个与消防有关的人员都应认真做好消防工作,力求制止火灾的发生，同时充分做好灭火准备。每当发生火灾，尽快扑灭,尽可能地减少火灾所造成的人员伤亡和财产损失。防,可以减少火灾的发生。消,可能减少损失和伤亡,两者相辅相成，融为一体。物质燃烧不但会产生烟雾和热量,同时也会产生可见或不可见的光辐射。感光型火灾报警系统就是通过响应火灾中产生的光特性,即扩散火焰的光强度和闪烁频率，来触发报警系统的。根据感应的敏感波长，可以将感光型火灾报警系统分为对波长较短的光辐射敏感的紫外报警系统和对波长较长的光辐射敏感的红外报警系统。火灾报警系统一般由火灾探测器、区域报警器和集中报警器组成。火灾探测器通过对火灾发出的物理、化学现象——气(燃烧气体)、烟(烟雾粒子)、热(温度）、光（火焰)的探测,将探测到的火情信号转化成火警电信号传递给火灾报警控制器。区域报警器将接收到火警信号后经分析处理发出报警信号,警示消防控制中心的值班人员，并在屏幕上显示出火灾的房间号。集中报警是将接收到的信号以声光形式表现出来,其屏幕上也显示出着火的楼层和房间号，利用本机专用电话还可迅速发出指示和向消防队报警。1．2设计的背景及意义仓库是生产、生活资料集中存储的地方,也是战略物资重要基地,随着社会生产的发展,各种物资必将日益增多，特别是化工原料、农药、化肥、医药制品、化学试剂等，它们具有不同程度的爆炸、易燃、毒害、腐蚀等危险特性,一旦发生火灾，就会早段时间内烧毁大量物资，造成巨大经济损失，直接影响国计民生和国内贸易。因此，做好仓库火灾消防安全工作,保障人民消费物资供应，保障存储物资的安全，减...
