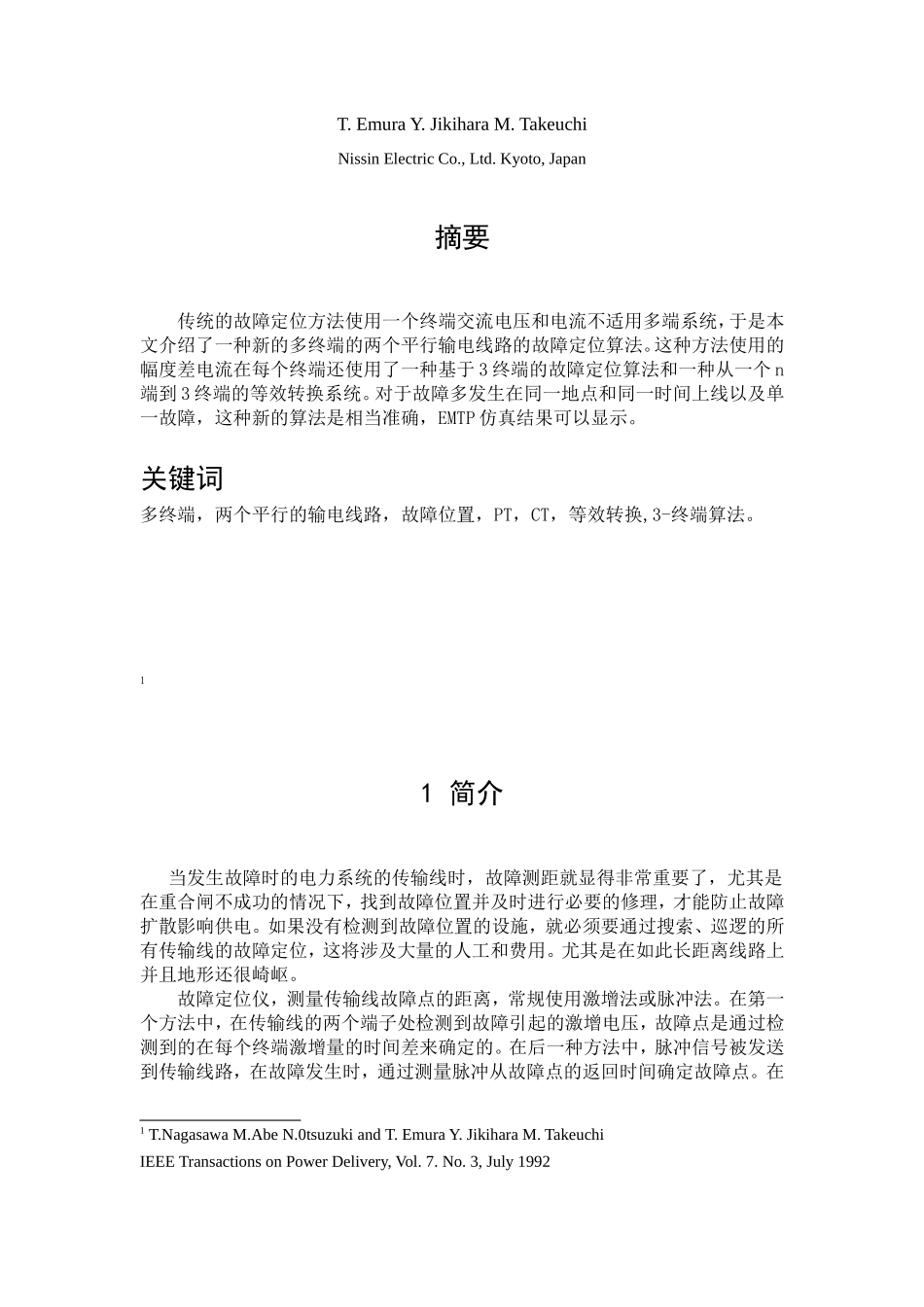

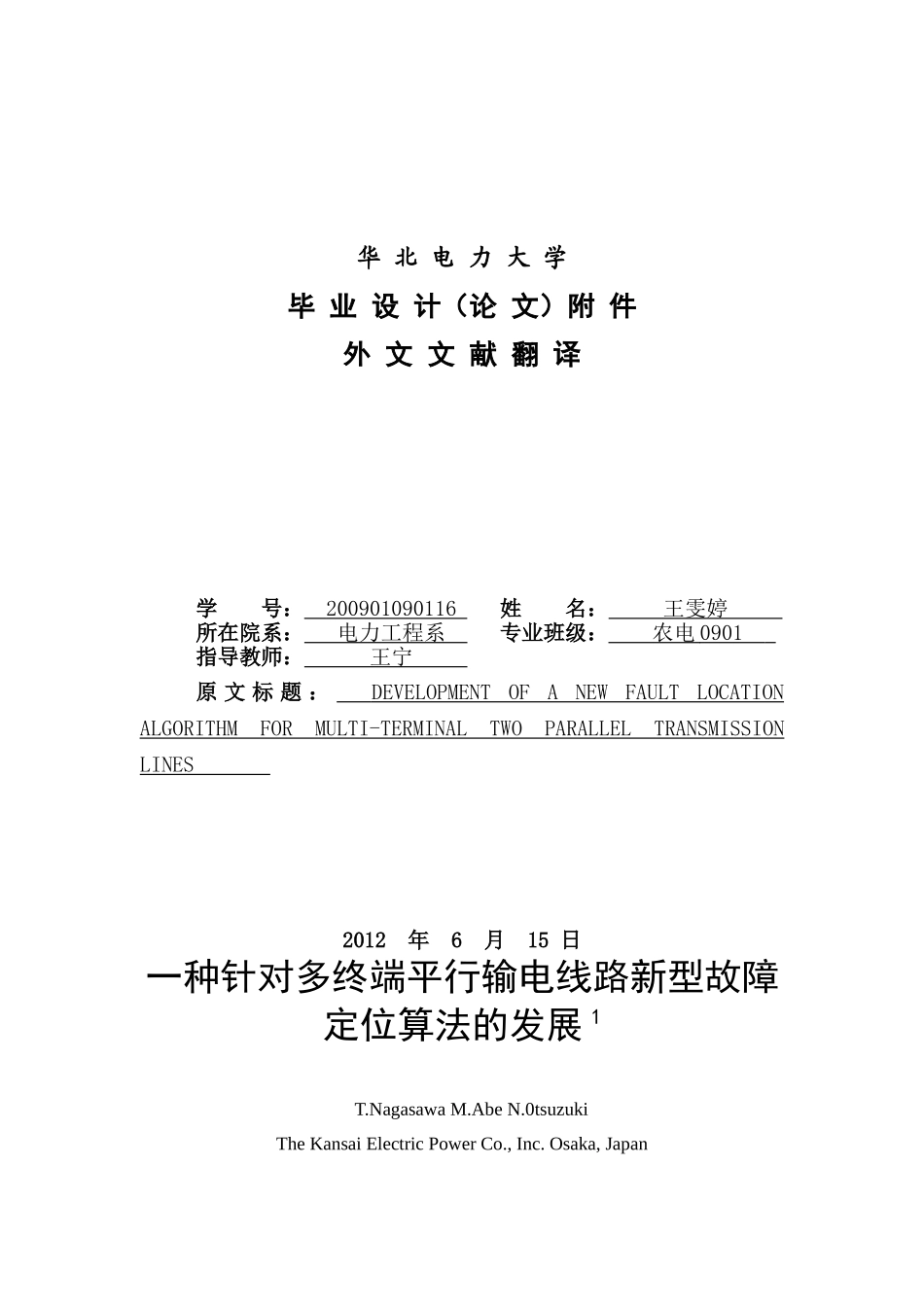

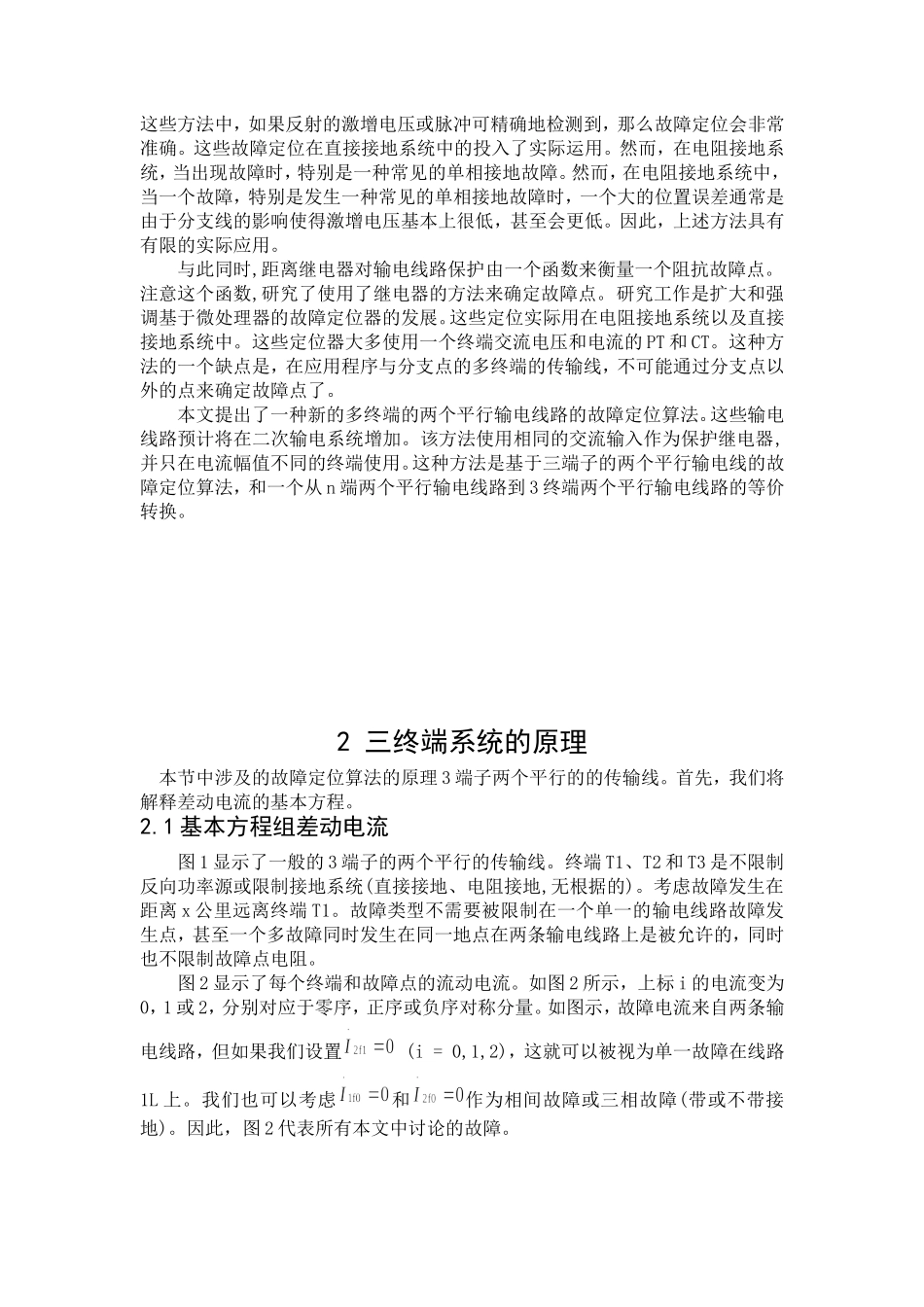

华北电力大学毕业设计（论文）附件外文文献翻译学号：200901090116姓名：王雯婷所在院系：电力工程系专业班级：农电0901指导教师：王宁原文标题：DEVELOPMENTOFANEWFAULTLOCATIONALGORITHMFORMULTI-TERMINALTWOPARALLELTRANSMISSIONLINES2012年6月15日一种针对多终端平行输电线路新型故障定位算法的发展1T.NagasawaM.AbeN.0tsuzukiTheKansaiElectricPowerCo.,Inc.Osaka,JapanT.EmuraY.JikiharaM.TakeuchiNissinElectricCo.,Ltd.Kyoto,Japan摘要传统的故障定位方法使用一个终端交流电压和电流不适用多端系统，于是本文介绍了一种新的多终端的两个平行输电线路的故障定位算法。这种方法使用的幅度差电流在每个终端还使用了一种基于3终端的故障定位算法和一种从一个n端到3终端的等效转换系统。对于故障多发生在同一地点和同一时间上线以及单一故障，这种新的算法是相当准确，EMTP仿真结果可以显示。关键词多终端，两个平行的输电线路，故障位置，PT，CT，等效转换,3-终端算法。11简介当发生故障时的电力系统的传输线时，故障测距就显得非常重要了，尤其是在重合闸不成功的情况下，找到故障位置并及时进行必要的修理，才能防止故障扩散影响供电。如果没有检测到故障位置的设施，就必须要通过搜索、巡逻的所有传输线的故障定位，这将涉及大量的人工和费用。尤其是在如此长距离线路上并且地形还很崎岖。故障定位仪，测量传输线故障点的距离，常规使用激增法或脉冲法。在第一个方法中，在传输线的两个端子处检测到故障引起的激增电压，故障点是通过检测到的在每个终端激增量的时间差来确定的。在后一种方法中，脉冲信号被发送到传输线路，在故障发生时，通过测量脉冲从故障点的返回时间确定故障点。在1T.NagasawaM.AbeN.0tsuzukiandT.EmuraY.JikiharaM.TakeuchiIEEETransactionsonPowerDelivery,Vol.7.No.3,July1992这些方法中，如果反射的激增电压或脉冲可精确地检测到，那么故障定位会非常准确。这些故障定位在直接接地系统中的投入了实际运用。然而，在电阻接地系统，当出现故障时，特别是一种常见的单相接地故障。然而，在电阻接地系统中，当一个故障，特别是发生一种常见的单相接地故障时，一个大的位置误差通常是由于分支线的影响使得激增电压基本上很低，甚至会更低。因此，上述方法具有有限的实际应用。与此同时,距离继电器对输电线路保护由一个函数来衡量一个阻抗故障点。注意这个函数,研究了使用了继电器的方法来确定故障点。研究工作是扩大和强调基于微处理器的故障定位器的发展。这些定位实际用在电阻接地系统以及直接接地系统中。这些定位器大多使用一个终端交流电压和电流的PT和CT。这种方法的一个缺点是，在应用程序与分支点的多终端的传输线，不可能通过分支点以外的点来确定故障点了。本文提出了一种新的多终端的两个平行输电线路的故障定位算法。这些输电线路预计将在二次输电系统增加。该方法使用相同的交流输入作为保护继电器,并只在电流幅值不同的终端使用。这种方法是基于三端子的两个平行输电线的故障定位算法，和一个从n端两个平行输电线路到3终端两个平行输电线路的等价转换。2三终端系统的原理本节中涉及的故障定位算法的原理3端子两个平行的的传输线。首先，我们将解释差动电流的基本方程。2.1基本方程组差动电流图1显示了一般的3端子的两个平行的传输线。终端T1、T2和T3是不限制反向功率源或限制接地系统(直接接地、电阻接地,无根据的)。考虑故障发生在距离x公里远离终端T1。故障类型不需要被限制在一个单一的输电线路故障发生点，甚至一个多故障同时发生在同一地点在两条输电线路上是被允许的，同时也不限制故障点电阻。图2显示了每个终端和故障点的流动电流。如图2所示，上标i的电流变为0，1或2，分别对应于零序，正序或负序对称分量。如图示，故障电流来自两条输电线路，但如果我们设置(i=0,1,2)，这就可以被视为单一故障在线路1L上。我们也可以考虑和作为相间故障或三相故障(带或不带接地)。因此，图2代表所有本文中讨论的故障。假设所有部分传输线阻抗都相等（稍后我们将介绍的阻抗变化问题），并定义两条线的差动电流(i=0,1,2)以下三个基本方程为微分电...
