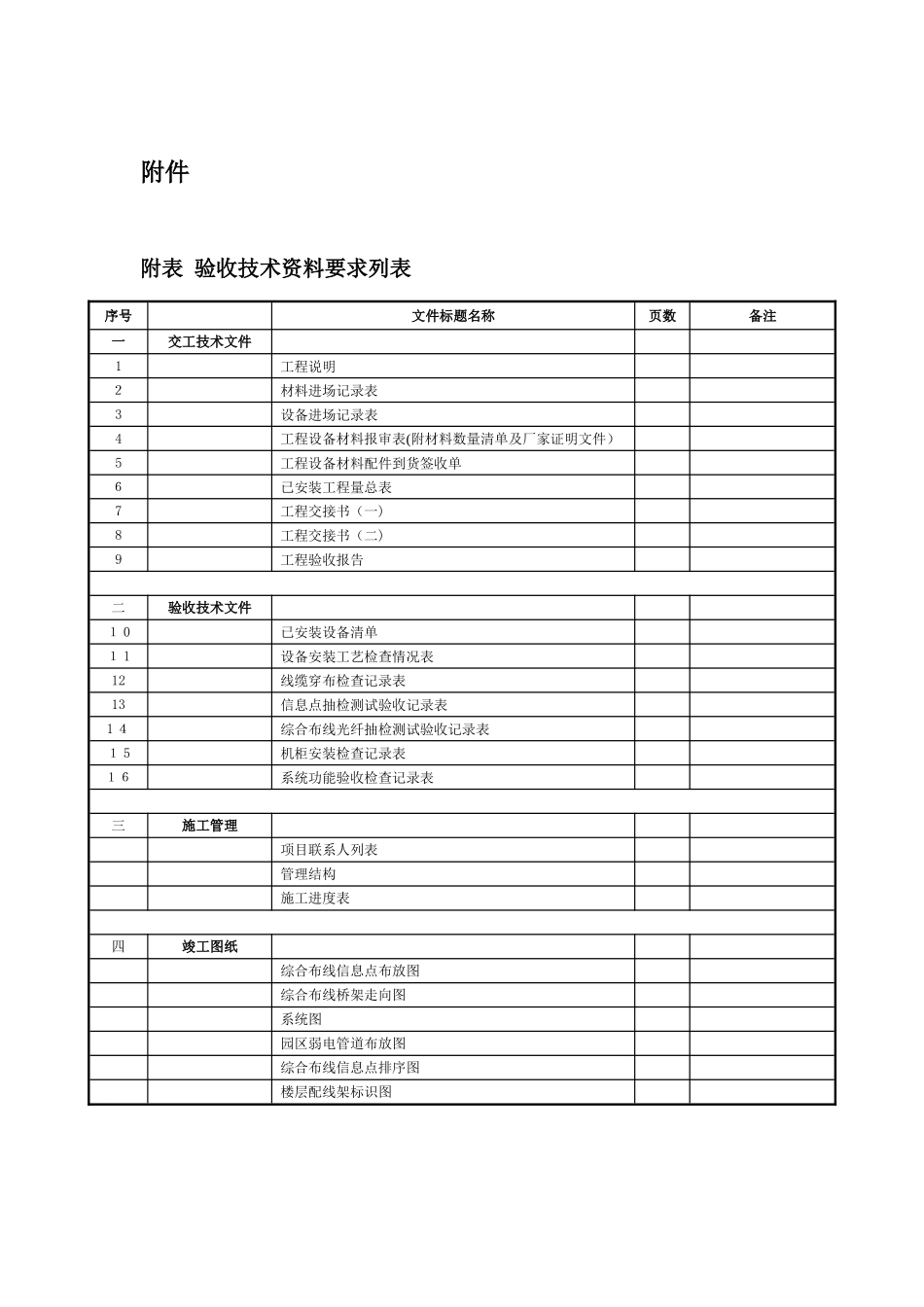

附件附表验收技术资料要求列表序号文件标题名称页数备注一交工技术文件1工程说明２材料进场记录表3设备进场记录表4工程设备材料报审表(附材料数量清单及厂家证明文件）5工程设备材料配件到货签收单６已安装工程量总表7工程交接书（一)8工程交接书（二)9工程验收报告二验收技术文件１0已安装设备清单１1设备安装工艺检查情况表12线缆穿布检查记录表13信息点抽检测试验收记录表1４综合布线光纤抽检测试验收记录表１5机柜安装检查记录表１６系统功能验收检查记录表三施工管理项目联系人列表管理结构施工进度表四竣工图纸综合布线信息点布放图综合布线桥架走向图系统图园区弱电管道布放图综合布线信息点排序图楼层配线架标识图附件一交工技术文件资料附表一工程说明工程说明一、工程概况:本工程为XXXX工程,工程位于XXXXXX,本次施工是ＸXXX、XXX、XXX、XＸX、，共计XＸXX个信息点。二、工程项目内容:本工程于XXXX年ＸＸ月XＸ日开工，工程中主干网由高速千兆光纤骨干以太网组成，网络分布呈星型拓扑结构,水平布线子系统采用千兆主干网络、10/1００兆自适应到桌面的网络方案,把各个资源联系起来,另外,通过电信宽带线路把互联网系统接入到园区内。综合布线部分包括水平线管安装（PＶCφ32、φ2０、φ25暗埋于各楼层墙体内）水平线槽安装(安装在综合楼各教室天花上）;楼墙开孔XX个，楼板开孔xx个；超五类双绞线布放(布放xx条);光纤布放（布放xx条);底合安装（安装xx个）；网络面板安装(安装21８套）；白面板安装(xx套);1５0Ｘ75水平主干桥架安装(中央机房-－对面分机柜)150X7５竖井垂直主干桥架安装（中央机房--A区各楼层分机柜）;100х80Ｘ1水平主干桥架安装(主干桥架至分机柜）;主干光纤布放（布放xx条）；机柜安装共xx个，(安装在ｘx楼中央机房42Ｕ落地式机柜、其他９U挂墙式分机柜安装在楼层办公室内）;配线架安装(共xx个：超五类2４口配线架2个、超五类48口配线架6个、1Ｕ绕线架ｘｘ个)光纤盒安装(共xｘ个:24口光纤盒xx个、12口光纤盒ｘx个)；配线架线缆端接(ｘx条)；模块端接xｘ个;超五类线缆测试ｘｘ条;光纤测试xx条三、项目组织系统建设项目名称:XＸＸX建设单位名称:XXＸ施工单位名称：附表二材料进场记录表材料进场记录表工程名称：XXXXXX编号：XＸXＸＸ序号材料名称型号/规格生产厂家性能参数数量1联塑ＰVC线管φ３２顺德联塑实业符合JG/Ｔ3050-1998标准72０米２34联塑PVC线槽40X18顺德联塑实业符合JG／T3050-1998标准2100米5联塑PVC线槽25Ｘ１4顺德联塑实业符合JG/T30５0-199８标准4５0米6双绞线ＩBDN超五类丽特网络科技亚洲有限公司符合YD／T1013-1９９9标准58箱7镀锌铁桥架100X80广州番禺健成五金桥架厂符合CＥＣS３1：９1和ＪB/T6７４３-19９3标准2６00米８9１0１11213记录人：监督人：日期：附表三设备进场记录表设备进场记录表工程名称：XXX编号XXXX序号设备名称设备型号生产厂家数量备注１落地式机柜PB1466-4２U落地式机柜2挂墙式机柜ＰB4064－1５U挂墙式机柜TＣ3绕线架ＰA221２(０2）TＣL4光纤耦合器ＰG5101-ST５光扦接头PJ50SＴ-MM6１2口光扦盒PD50１2-ＳT724口光扦盒PD5024-ＳＴ824口配线架ＰD１12４948口配线架PD１14810记录人:接收人:监督人:日期:附表四工程设备/材料／配件报审表工程设备／材料／配件报审表工程名称:XXXXX编号：XXXX致：（单位）我方于年月日进场的工程材料/设备/配件数量如下（见附件）。现将质量证明文件及自检结果报上，拟用于下述部位：请予以审核。附件:1、数量清单、自检结果2、质量证明文件施工单位(盖章）工程负责人：日期:审查意见:经检查上述工程材料／设备/配件,符合／不符合设计文件和规范的要求,准许/不准许进场,同意/不同意使用于拟定部位。工程监理机构（盖章)监理工程师:日期：建设单位意见：建设单位(盖章）驻现场负责人：日期：5/25附件:1、数量清单、自检结果序号设备/材料/配件名称品牌型号/规格/版本单位数量自检结果备注1合格不合格2合格不合格3合格不合格4合格不合格5合格不合格6合格不合格7合格不合格8合格不合格9合格不合格施工单位（盖章)工程负责人:日期：年月日6/25附件:2、质量证...
