波形发生器设计

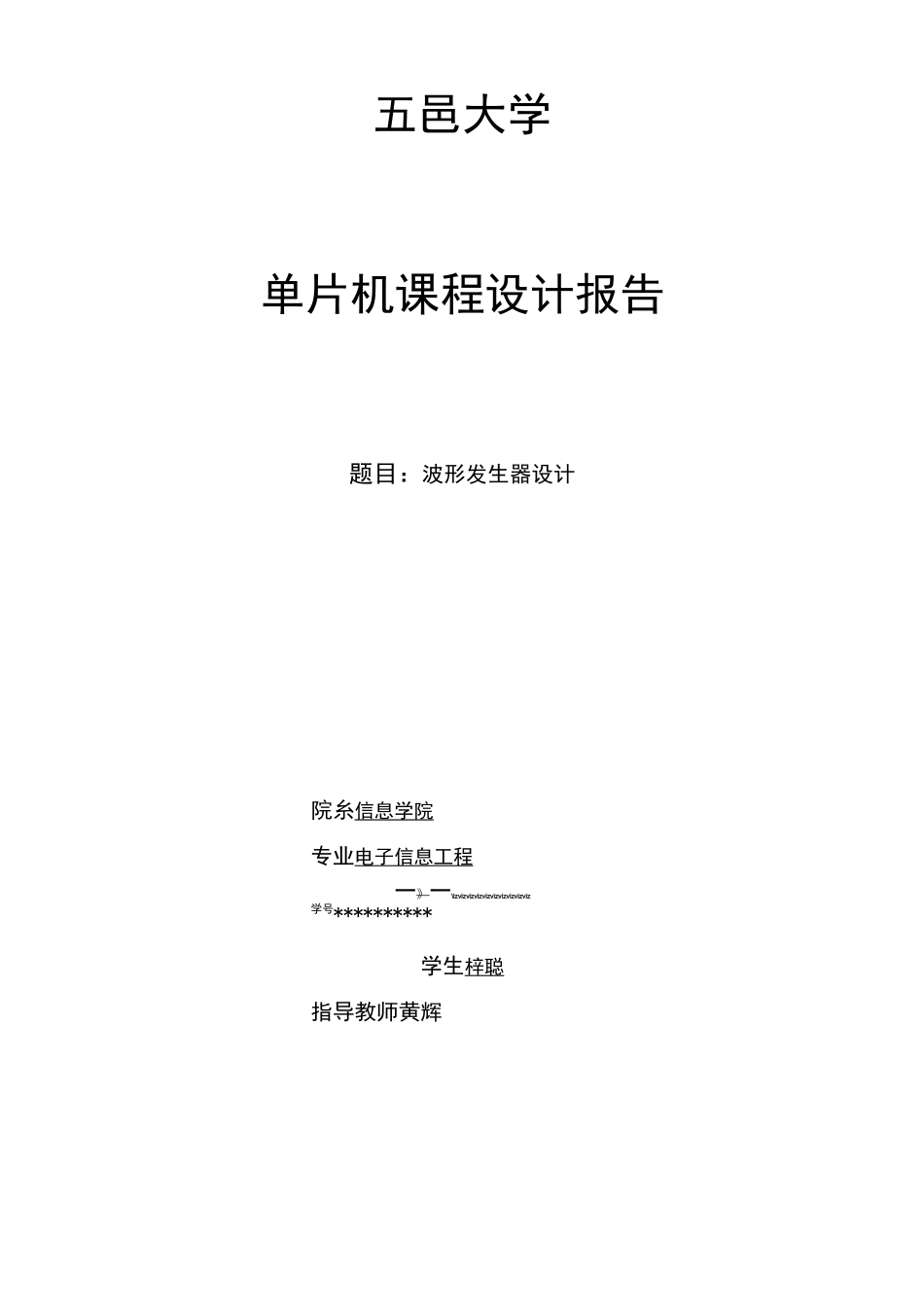

波形发生器设计_第1页
1/14

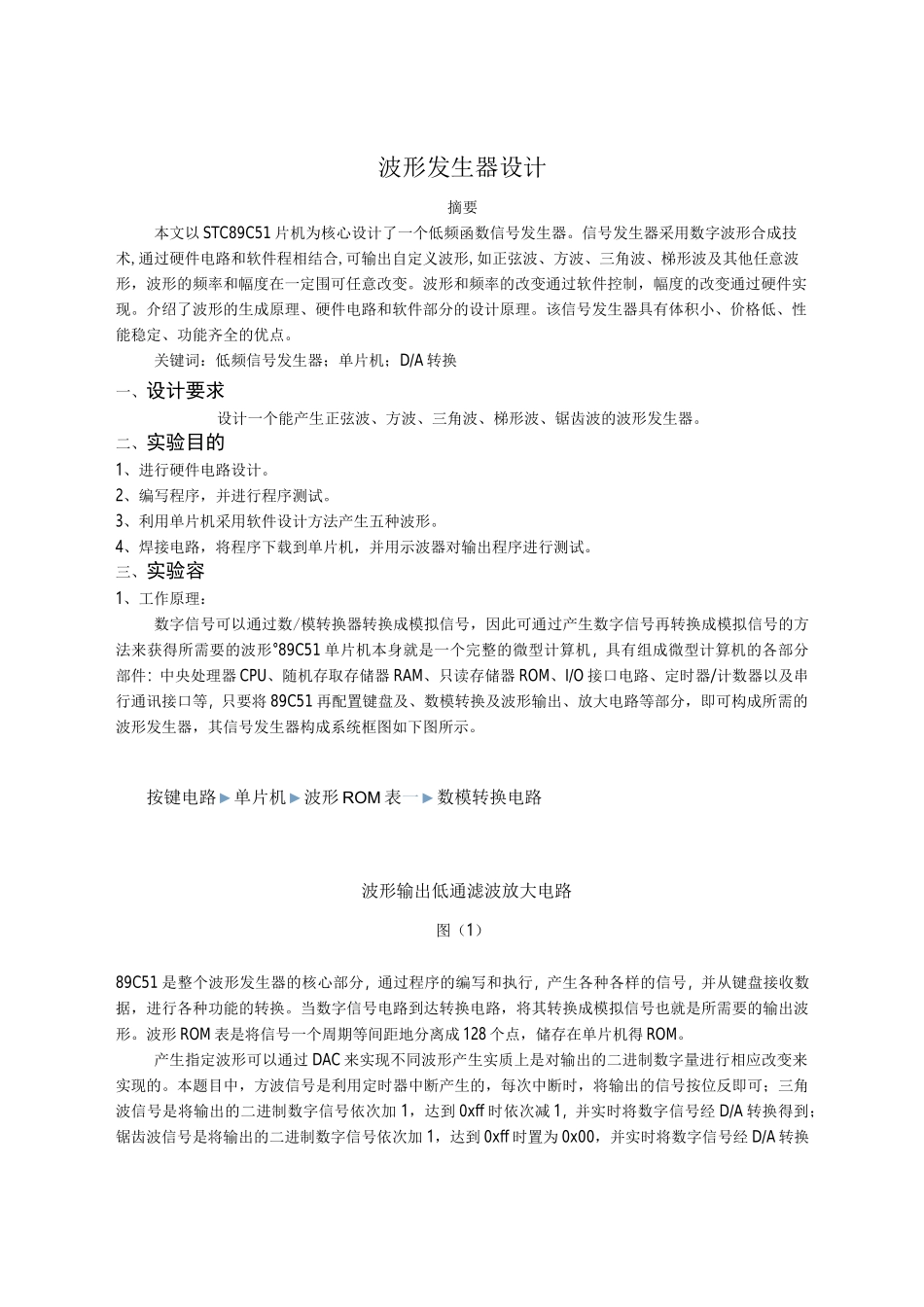

波形发生器设计_第2页
2/14

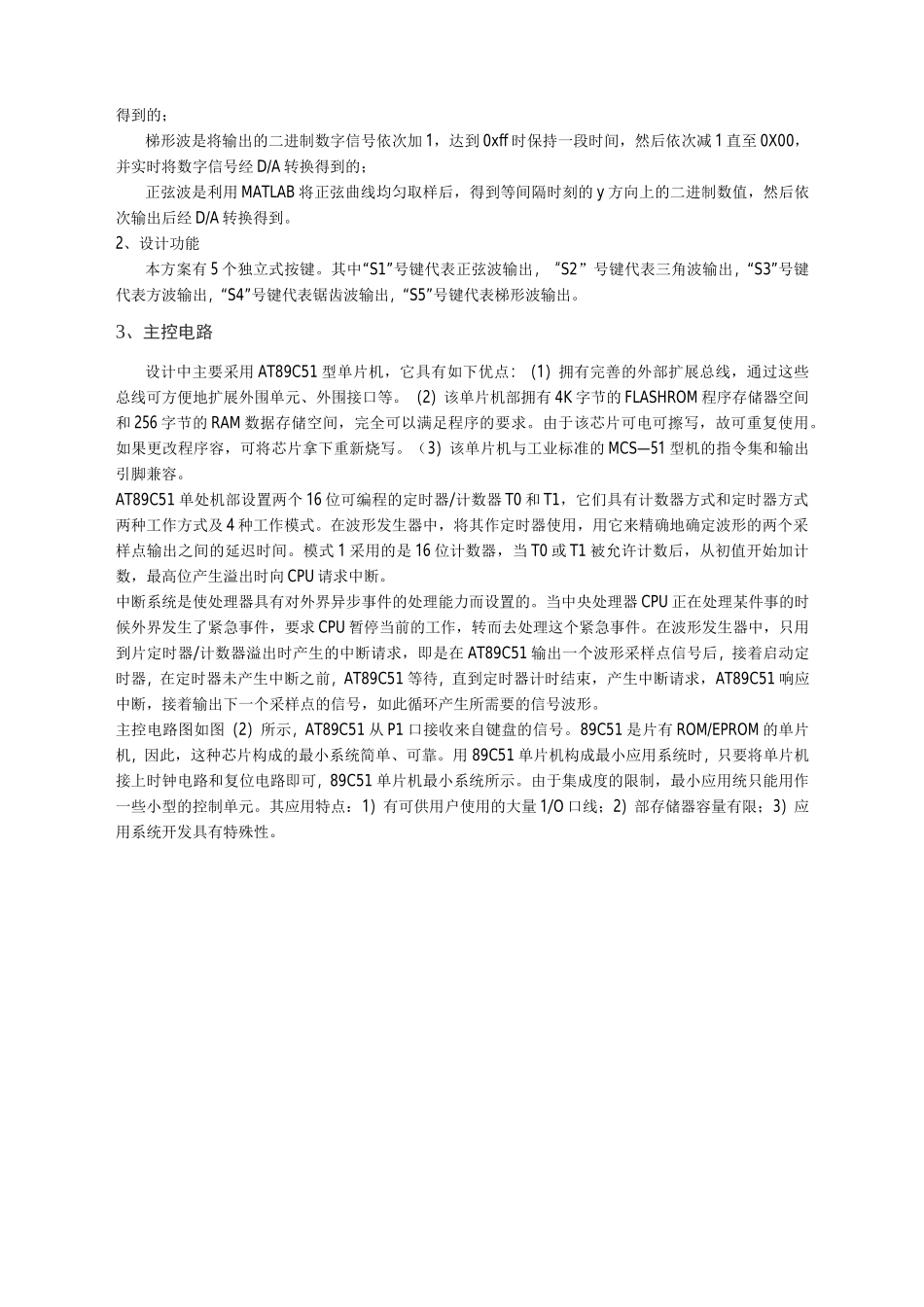

波形发生器设计_第3页
3/14
五邑大学单片机课程设计报告题目:波形发生器设计院糸信息学院专业电子信息工程一》一\lzvizvizvizvizvizvizvizvizviz学号**********学生梓聪指导教师黄辉波形发生器设计摘要本文以 STC89C51 片机为核心设计了一个低频函数信号发生器。信号发生器采用数字波形合成技术,通过硬件电路和软件程相结合,可输出自定义波形,如正弦波、方波、三角波、梯形波及其他任意波形,波形的频率和幅度在一定围可任意改变。波形和频率的改变通过软件控制,幅度的改变通过硬件实现。介绍了波形的生成原理、硬件电路和软件部分的设计原理。该信号发生器具有体积小、价格低、性能稳定、功能齐全的优点。关键词:低频信号发生器;单片机;D/A 转换一、设计要求设计一个能产生正弦波、方波、三角波、梯形波、锯齿波的波形发生器。二、实验目的1、进行硬件电路设计。2、编写程序,并进行程序测试。3、利用单片机采用软件设计方法产生五种波形。4、焊接电路,将程序下载到单片机,并用示波器对输出程序进行测试。三、实验容1、工作原理:数字信号可以通过数/模转换器转换成模拟信号,因此可通过产生数字信号再转换成模拟信号的方法来获得所需要的波形°89C51 单片机本身就是一个完整的微型计算机,具有组成微型计算机的各部分部件:中央处理器 CPU、随机存取存储器 RAM、只读存储器 ROM、I/O 接口电路、定时器/计数器以及串行通讯接口等,只要将 89C51 再配置键盘及、数模转换及波形输出、放大电路等部分,即可构成所需的波形发生器,其信号发生器构成系统框图如下图所示。按键电路►单片机►波形 ROM 表一►数模转换电路波形输出低通滤波放大电路图(1)89C51 是整个波形发生器的核心部分,通过程序的编写和执行,产生各种各样的信号,并从键盘接收数据,进行各种功能的转换。当数字信号电路到达转换电路,将其转换成模拟信号也就是所需要的输出波形。波形 ROM 表是将信号一个周期等间距地分离成 128 个点,储存在单片机得 ROM。产生指定波形可以通过 DAC 来实现不同波形产生实质上是对输出的二进制数字量进行相应改变来实现的。本题目中,方波信号是利用定时器中断产生的,每次中断时,将输出的信号按位反即可;三角波信号是将输出的二进制数字信号依次加 1,达到 0xff 时依次减 1,并实时将数字信号经 D/A 转换得到;锯齿波信号是将输出的二进制数字信号依次加 1,达到 0xff 时置为 0x00,并实时将数字信号经 D/A 转换得到的;梯形波是将...
