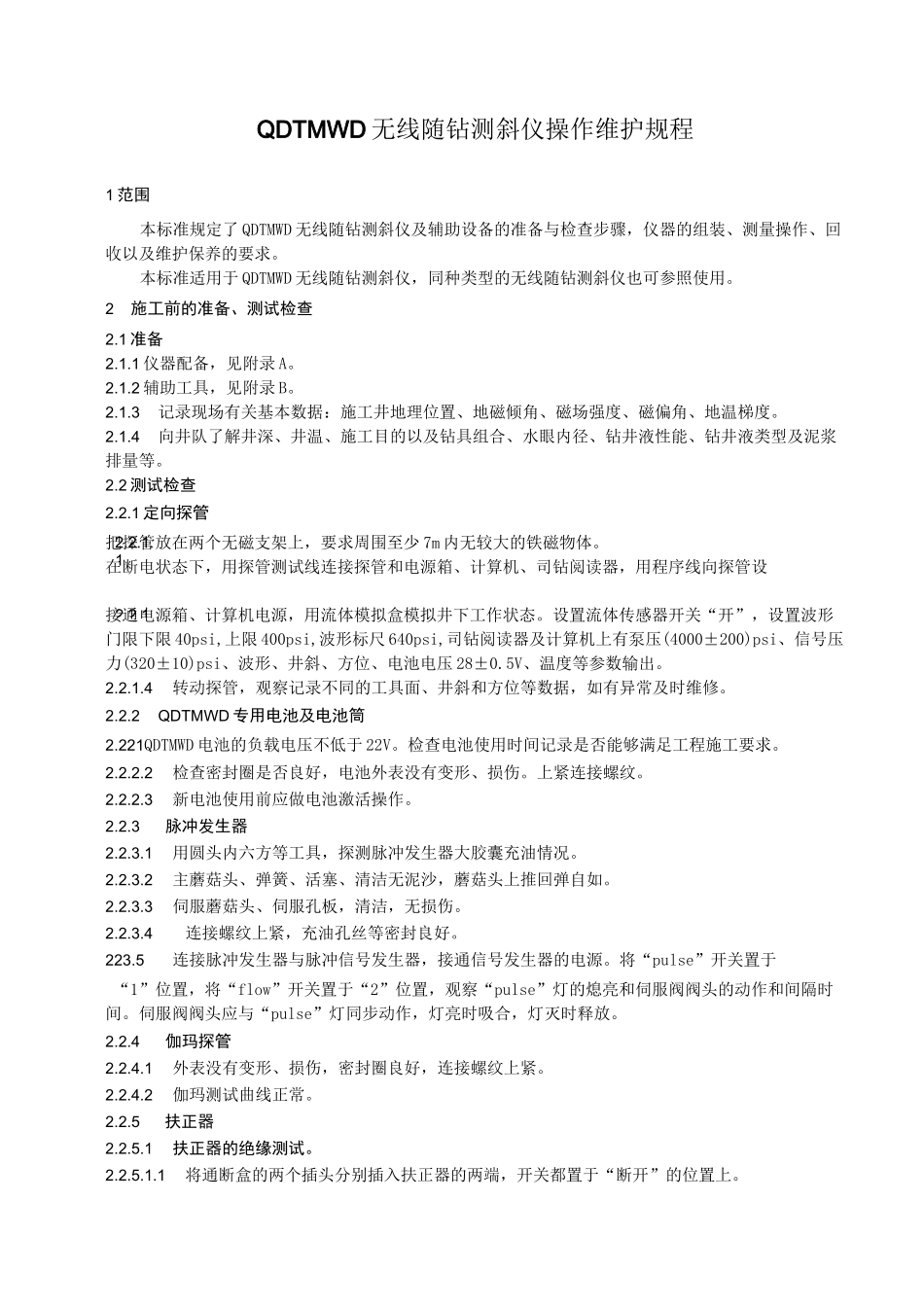

QDT MWD无线随钻测斜仪操作维护规程

2.2.1.12.2.1.QDTMWD 无线随钻测斜仪操作维护规程1 范围本标准规定了 QDTMWD 无线随钻测斜仪及辅助设备的准备与检查步骤，仪器的组装、测量操作、回收以及维护保养的要求。本标准适用于 QDTMWD 无线随钻测斜仪，同种类型的无线随钻测斜仪也可参照使用。2施工前的准备、测试检查2.1 准备2.1.1 仪器配备，见附录 A。2.1.2 辅助工具，见附录 B。2.1.3记录现场有关基本数据：施工井地理位置、地磁倾角、磁场强度、磁偏角、地温梯度。2.1.4向井队了解井深、井温、施工目的以及钻具组合、水眼内径、钻井液性能、钻井液类型及泥浆排量等。2.2 测试检查2.2.1 定向探管把探管放在两个无磁支架上，要求周围至少 7m 内无较大的铁磁物体。在断电状态下，用探管测试线连接探管和电源箱、计算机、司钻阅读器，用程序线向探管设接通电源箱、计算机电源，用流体模拟盒模拟井下工作状态。设置流体传感器开关“开”，设置波形门限下限 40psi,上限 400psi,波形标尺 640psi,司钻阅读器及计算机上有泵压(4000±200)psi、信号压力(320±10)psi、波形、井斜、方位、电池电压 28±0.5V、温度等参数输出。2.2.1.4转动探管，观察记录不同的工具面、井斜和方位等数据，如有异常及时维修。2.2.2QDTMWD 专用电池及电池筒2.221QDTMWD 电池的负载电压不低于 22V。检查电池使用时间记录是否能够满足工程施工要求。2.2.2.2检查密封圈是否良好，电池外表没有变形、损伤。上紧连接螺纹。2.2.2.3新电池使用前应做电池激活操作。2.2.3脉冲发生器2.2.3.1用圆头内六方等工具，探测脉冲发生器大胶囊充油情况。2.2.3.2主蘑菇头、弹簧、活塞、清洁无泥沙，蘑菇头上推回弹自如。2.2.3.3伺服蘑菇头、伺服孔板，清洁，无损伤。2.2.3.4连接螺纹上紧，充油孔丝等密封良好。223.5连接脉冲发生器与脉冲信号发生器，接通信号发生器的电源。将“pulse”开关置于“1”位置，将“flow”开关置于“2”位置，观察“pulse”灯的熄亮和伺服阀阀头的动作和间隔时间。伺服阀阀头应与“pulse”灯同步动作，灯亮时吸合，灯灭时释放。2.2.4伽玛探管2.2.4.1外表没有变形、损伤，密封圈良好，连接螺纹上紧。2.2.4.2伽玛测试曲线正常。2.2.5扶正器2.2.5.1扶正器的绝缘测试。2.2.5.1.1将通断盒的两个插头分别插入扶正器的两端，开关都置于“断开”的位置上。2.2.5.1.2 将万用表置于电阻挡上，把黑表笔插入“上 1”中，红表笔插入“上 2”中，测量其电阻，读值应三 20M。2.2.5.1.3 黑表笔不...
