激光切割机图示说明

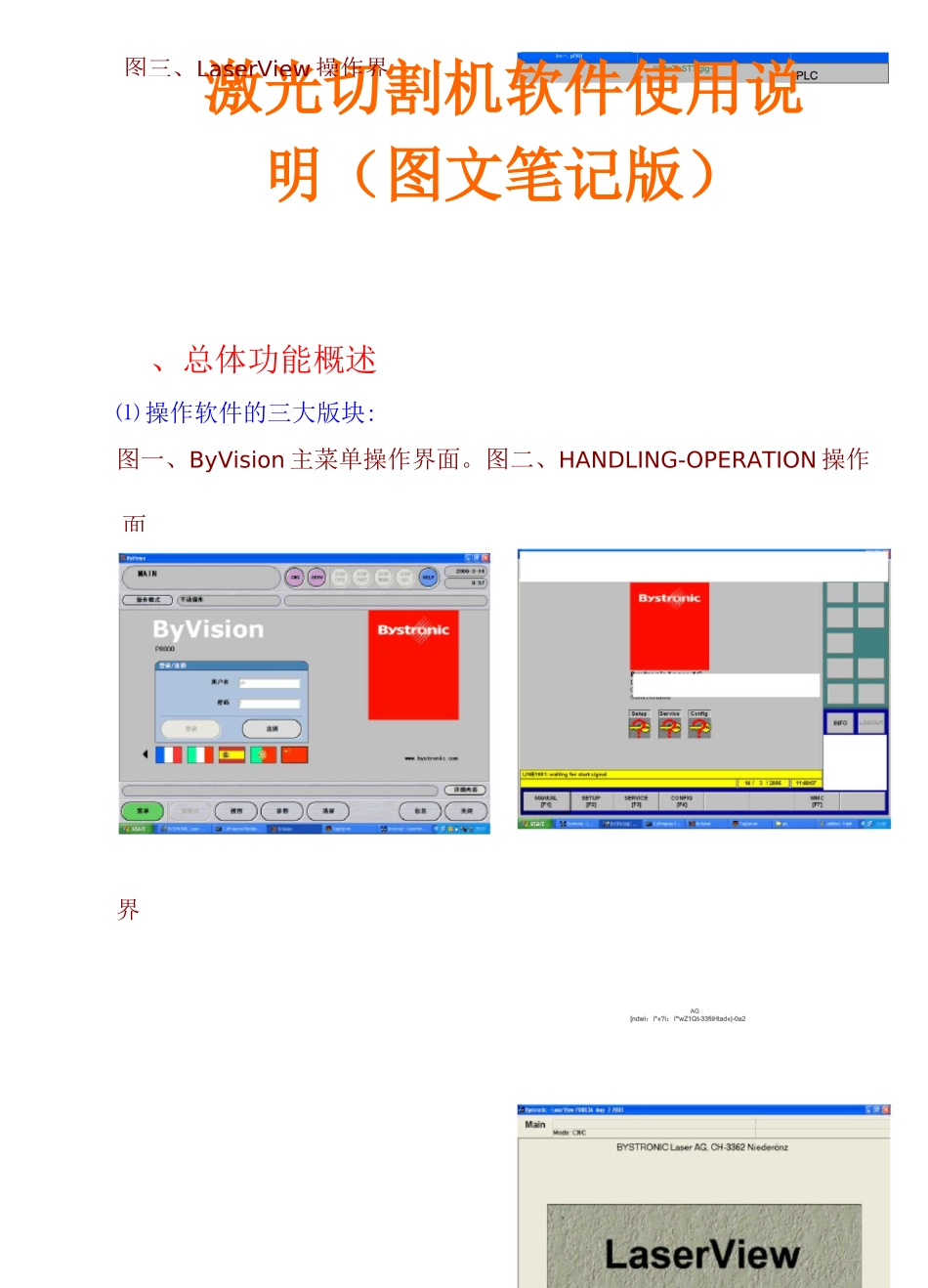

iim-*；pi'KH~~IIiMwTaSTTjgig~PLCAL 冲 IJEMi激光切割机软件使用说明（图文笔记版）、总体功能概述⑴ 操作软件的三大版块:图一、ByVision 主菜单操作界面。图二、HANDLING-OPERATION 操作界AG[ndwi：i*«?i：i*'wZ1Qt-33fiiHtad«|-0a2面图三、LaserView 操作界微调旋钮用于精调轴的位移，手动定位三维方向控制按键。脉冲按键：用来测试焦点位置时在胶带上打口时用。⑵ 控制按键的两个部分：图一、操控手柄急停按钮：当出现紧急状况的时候ItPUL按下,整个系统，包括激光发生器等 都 会 停 止 。 顺 时 针 转 松 后 用Reset 键复位。停止按钮：在不同的时候，有停止、取消、中断等不同的定义，只有在旁边的红灯亮时会起作用。（而不亮时也可代表中止）微调按钮：常用于“原点偏移”时手动移动激光头。方法是在手动模式下（TOOL灯应该是亮的）按住“JOG”再按一下“X+”或“Y+”此时“X+”或“Y+”旁边的灯亮，再来旋转微调旋钮。“X+”代表 X 轴方向移动，“Y+”代表 Y 轴方向移动。TOOL 功能：通常为开，这时只要按下“Z―”激光头就会直接下降到最低位置；而当关闭时激光头时，可以上下移动到任何位置，移动时要非常小心，因为有可能激光头会撞到钢板上。特殊功能键：通常只有喷气作用（常用来检测切割气体气压）（喷气 的 类 型 与 压 力 由 “ 参 数 来 确定”），当点中屏幕上的特殊功能按钮时，它就有喷油、吹压缩空气、切割脉冲方式、Z 轴校正的作用。光闸按键：用来手动切割。方法降下 Z 轴,按住此键，然后再移动 X、Y 轴进行切割。继续按键：在不同的时候有“确认”、“下一步”等意思。只有在旁边的红灯亮时才会起作用。图二、屏幕右侧按键(1)ByVision(用户名:CH 密码：1)急停按钮：用途同上。二、激光切割机每个版块的具体功能介绍P800详址內猿flyVisionCi^prog-EY5TK0rj[CLffiEf£亠 Bystraric-L«erVE...犠 3 晋龙 M:57c 旗莖式 J 侍諭屛 MAIN2006-3-1wwwbystronic.8ia用户①“MAIN（F5）”主菜单：其中包括“管理员”、“视图”、“诊断”、“清屏”、“信息”、“关闭”。“管理员”、“视图”：已设置好，一般无需改动。一般级别无法修改的“诊断”：用于显示机床的通讯状态，绿灯通讯为正常，红灯通讯中断或未建立通讯或没有该硬件（如 Byloder）。前两个灯为绿，后一个灯为红，此时为正常。具体的机型不同而有异。“清屏”：点击后屏幕为白色，此时触摸功能关闭，就可用布来...
