超高压技术协议TD123

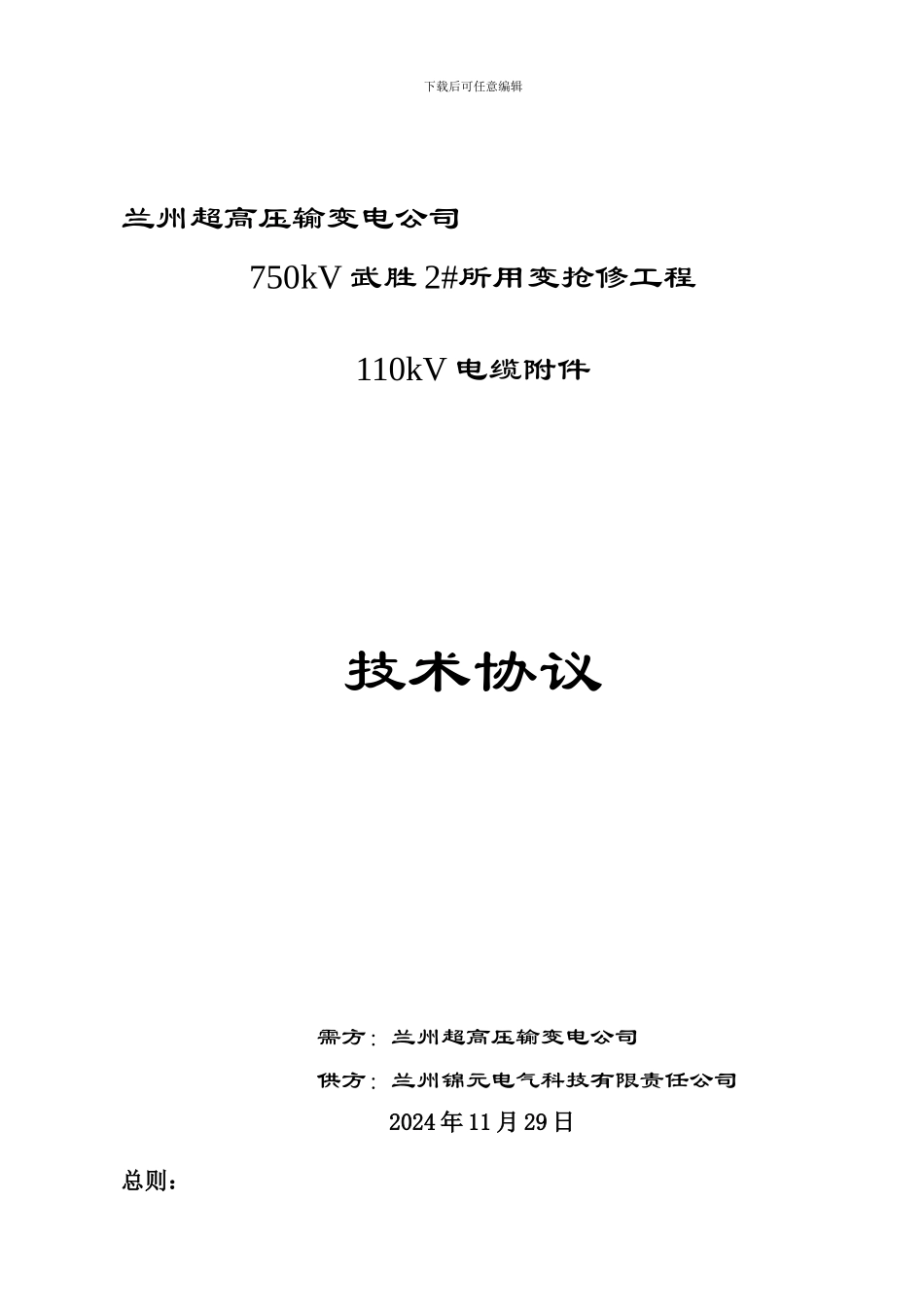

下载后可任意编辑兰州超高压输变电公司750kV 武胜 2#所用变抢修工程110kV 电缆附件技术协议需方：兰州超高压输变电公司供方：兰州锦元电气科技有限责任公司2024 年 11 月 29 日总则：下载后可任意编辑1. 本技术协议书适用于要求的适用范围，仅限于兰州超高压输变电工程750KV 武胜 2#所用变抢修工程 110kV 电缆附件的采购。2. 协议规定了供货方应遵循的标准、附件的技术要求、试验项目和方法、验收规则、包装与标志以及运行条件。3 本技术要求提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和法律规范的条文，供货方应保证提供符合本技术要求和有关最新工业标准的合格产品。4. 供货方提供的电缆附件均已通过型式试验，并经实践运行证明产品质量优良、安全可靠。110KV 全干式电缆户外终端技术协议目 录一、供货范围二、系统使用条件三、产品的基本技术保证及参数四、试验及验收五、包装、储运六、产品安装及售后服务附录TD123 全干式电缆户外终端结构图一、执行标准下载后可任意编辑标准号标准名称IEC60840额定电压 30kV（Um=36kV)至 150kV（Um=170kV)挤包固体绝缘 电力电缆及其附件IEC60230电缆及附件的冲击耐压试验IEC859额定电压 72.5kV 及以上气体绝缘金属封闭开关的电缆连接装置IEC223电气设备空心绝缘测试GB311高压输变电设备的绝缘配合GB5589电缆及附件试验方法。GB/T775-87绝缘子试验方法GB11017额定电压 110KV 铜芯、铝芯交联聚乙烯绝缘电力电缆。GB 772高压电瓷、瓷件技术条件DL401高压电缆选用导则DL509沟通 110kV 交联聚乙烯绝缘电缆及其附件的订货技术法律规范二、系统使用条件供货方供应的附件与电缆所组成的电缆线路，保证在下列条件下安全运行。下载后可任意编辑系统额定电压 U0/U 64/110kV系统的长期最高工作电压 U126kV冲击耐压水平（BIL）550kV系统频率 50HZ系统中性点接地方式中性点直接接地导体最高运行温度 90℃短路时导体最高温度250℃1．全干式电缆户外终端使用环境安装地点户外海拔高度<1000m最高环境温度+40℃最低环境温度-10℃最大日温差25℃月平均最大相对湿度90％（25℃）日照0.1W/cm2（相应风速 0.6m/s）设计风速25m/s地震烈度7 度距海岸距离20km表面泄漏比距2.5cm/kV供货方提供的产品应可用于本项目所使用的电缆，产品设计先进，运行可靠。电缆的生产厂家为：其电缆结构为：1× 240 mm2 铜芯，交联聚乙烯绝缘，波纹铝护套，PVC 外护套。...
