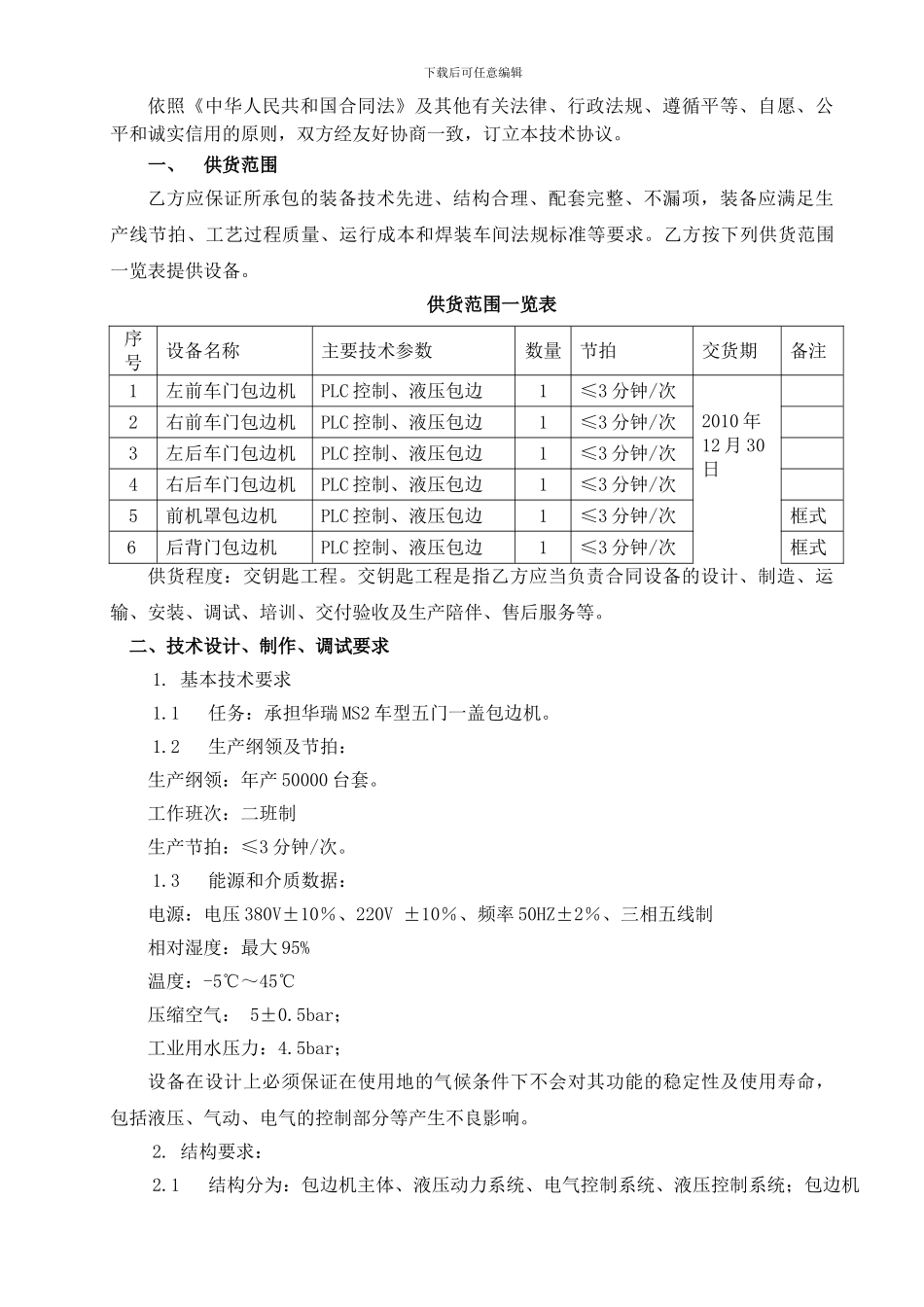

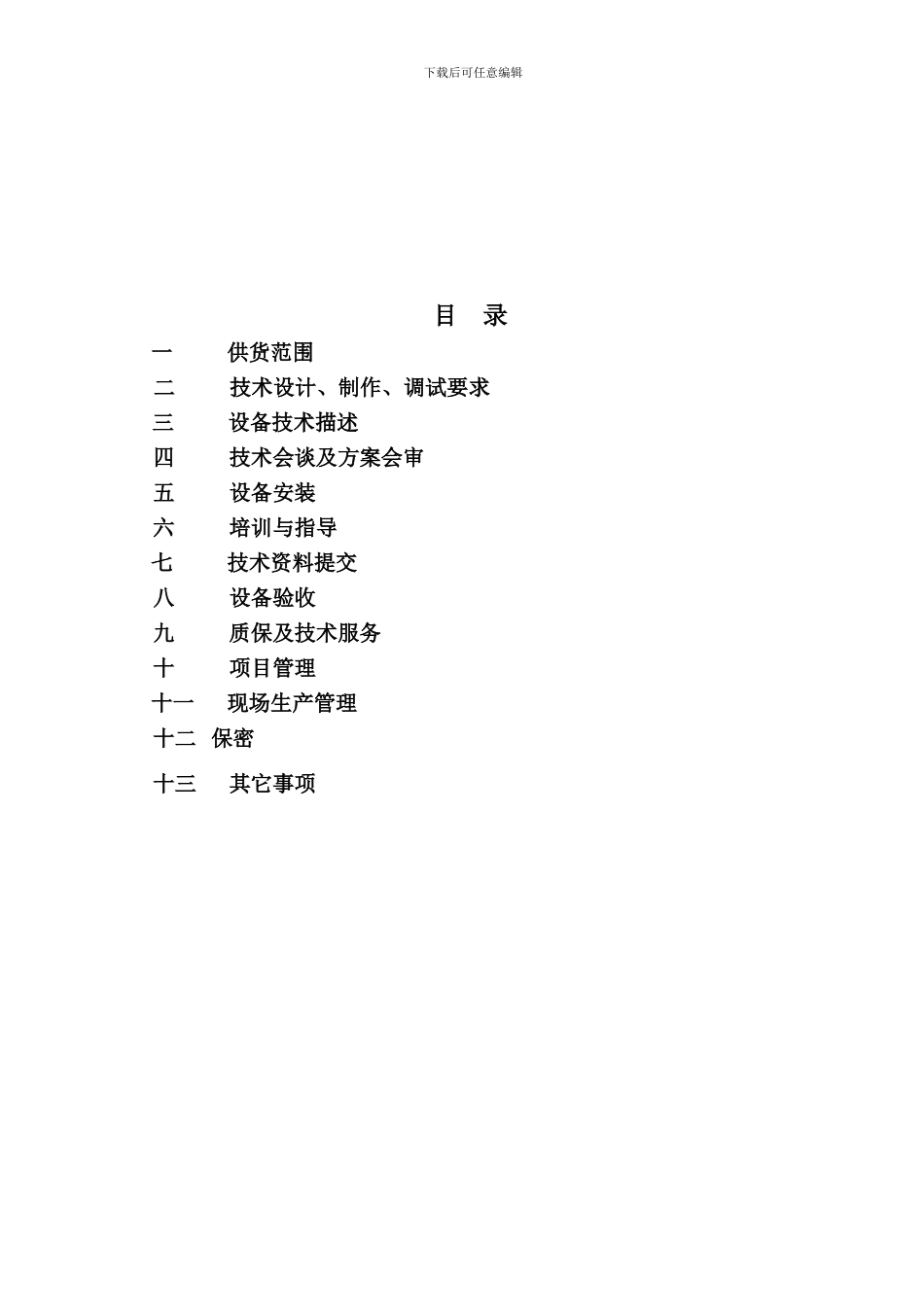

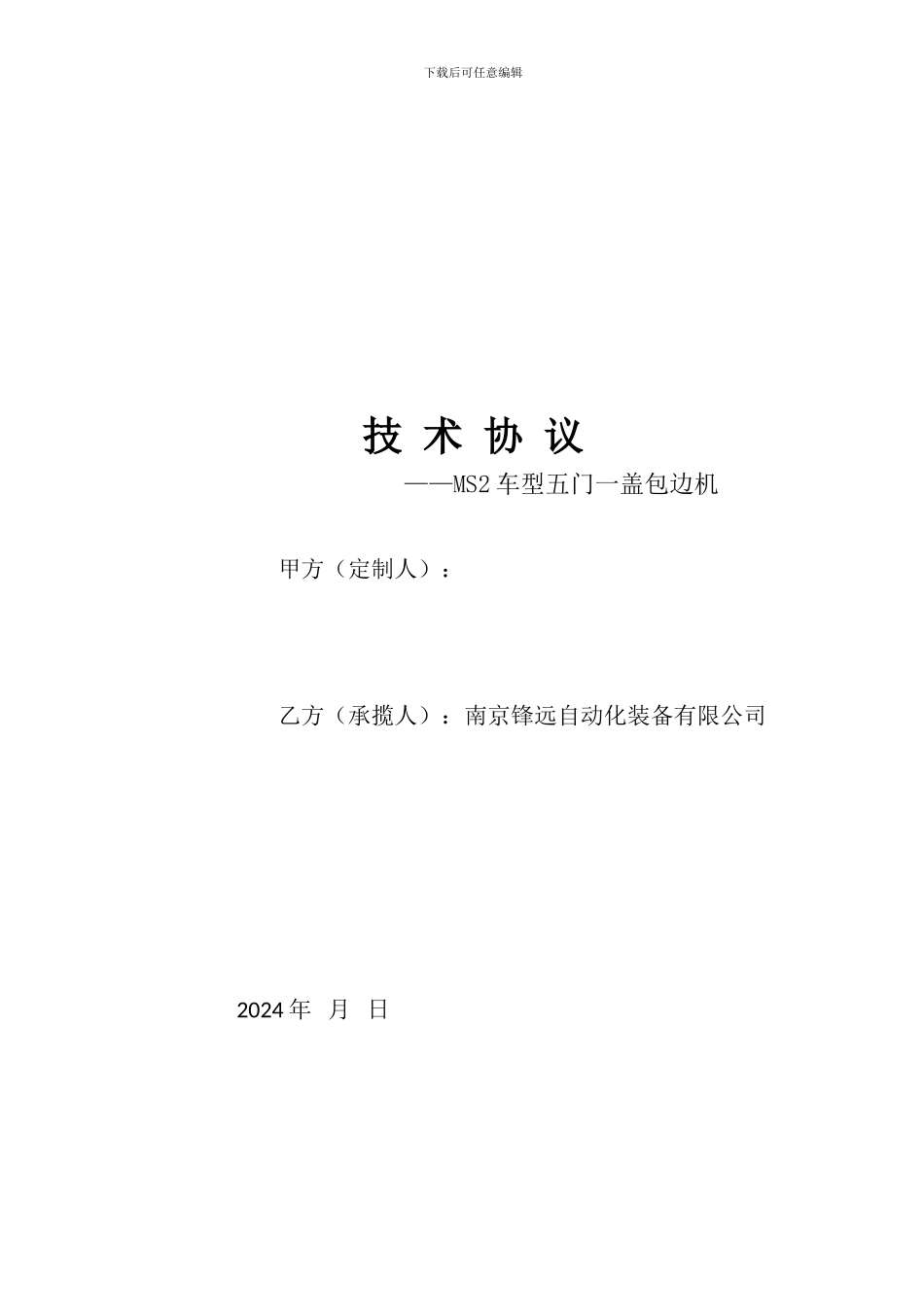

下载后可任意编辑技 术 协 议 ——MS2 车型五门一盖包边机甲方（定制人）： 乙方（承揽人）：南京锋远自动化装备有限公司 2024 年 月 日下载后可任意编辑目 录一 供货范围二 技术设计、制作、调试要求三 设备技术描述四 技术会谈及方案会审五 设备安装六 培训与指导七 技术资料提交八 设备验收九 质保及技术服务十 项目管理十一 现场生产管理十二 保密十三 其它事项下载后可任意编辑依照《中华人民共和国合同法》及其他有关法律、行政法规、遵循平等、自愿、公平和诚实信用的原则，双方经友好协商一致，订立本技术协议。一、供货范围乙方应保证所承包的装备技术先进、结构合理、配套完整、不漏项，装备应满足生产线节拍、工艺过程质量、运行成本和焊装车间法规标准等要求。乙方按下列供货范围一览表提供设备。供货范围一览表序号设备名称主要技术参数数量节拍交货期备注1左前车门包边机PLC 控制、液压包边1≤3 分钟/次 2010 年12 月 30日 2右前车门包边机PLC 控制、液压包边1≤3 分钟/次3左后车门包边机PLC 控制、液压包边1≤3 分钟/次4右后车门包边机PLC 控制、液压包边1≤3 分钟/次5前机罩包边机PLC 控制、液压包边1≤3 分钟/次框式6后背门包边机PLC 控制、液压包边1≤3 分钟/次框式供货程度：交钥匙工程。交钥匙工程是指乙方应当负责合同设备的设计、制造、运输、安装、调试、培训、交付验收及生产陪伴、售后服务等。二、技术设计、制作、调试要求1. 基本技术要求1.1任务：承担华瑞 MS2 车型五门一盖包边机。1.2生产纲领及节拍：生产纲领：年产 50000 台套。工作班次：二班制生产节拍：≤3 分钟/次。1.3能源和介质数据：电源：电压 380V±10％、220V ±10％、频率 50HZ±2％、三相五线制相对湿度：最大 95%温度：-5℃～45℃压缩空气： 5±0.5bar；工业用水压力：4.5bar；设备在设计上必须保证在使用地的气候条件下不会对其功能的稳定性及使用寿命，包括液压、气动、电气的控制部分等产生不良影响。2. 结构要求：2.1结构分为：包边机主体、液压动力系统、电气控制系统、液压控制系统；包边机下载后可任意编辑采纳独立的液压系统及电控系统。2.245 度及 90 度包边在同一台设备上完成。2.3包边机的零件定位和夹紧方式以气动方式为主，其中后背门、前机罩采纳框架式 定位，保证包边工件经夹紧后无畸变和划痕等缺陷。2.4包边机上下料的工作高度为 900mm，便于人工操作。为满足此操作高度...
