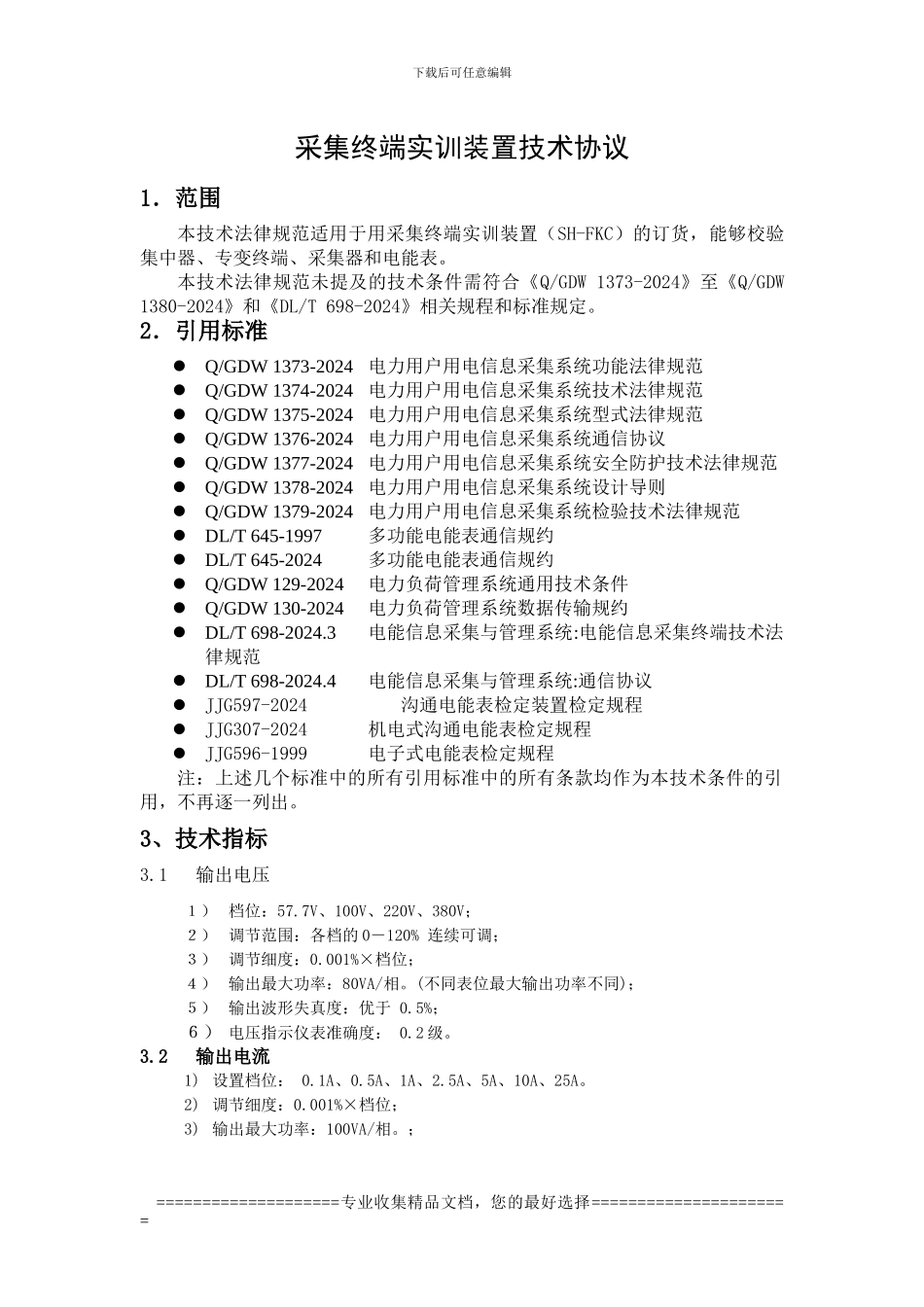

下载后可任意编辑采集终端实训装置技术协议1．范围本技术法律规范适用于用采集终端实训装置（SH-FKC）的订货，能够校验集中器、专变终端、采集器和电能表。本技术法律规范未提及的技术条件需符合《Q/GDW 1373-2024》至《Q/GDW 1380-2024》和《DL/T 698-2024》相关规程和标准规定。2．引用标准Q/GDW 1373-2024 电力用户用电信息采集系统功能法律规范Q/GDW 1374-2024 电力用户用电信息采集系统技术法律规范Q/GDW 1375-2024 电力用户用电信息采集系统型式法律规范Q/GDW 1376-2024 电力用户用电信息采集系统通信协议Q/GDW 1377-2024 电力用户用电信息采集系统安全防护技术法律规范Q/GDW 1378-2024 电力用户用电信息采集系统设计导则Q/GDW 1379-2024 电力用户用电信息采集系统检验技术法律规范DL/T 645-1997 多功能电能表通信规约DL/T 645-2024 多功能电能表通信规约Q/GDW 129-2024 电力负荷管理系统通用技术条件Q/GDW 130-2024 电力负荷管理系统数据传输规约DL/T 698-2024.3 电能信息采集与管理系统:电能信息采集终端技术法律规范DL/T 698-2024.4 电能信息采集与管理系统:通信协议JJG597-2024 沟通电能表检定装置检定规程JJG307-2024 机电式沟通电能表检定规程JJG596-1999 电子式电能表检定规程注：上述几个标准中的所有引用标准中的所有条款均作为本技术条件的引用，不再逐一列出。3、技术指标3.1 输出电压１） 档位：57.7V、100V、220V、380V；２） 调节范围：各档的 0－120% 连续可调；３） 调节细度：0.001%×档位；４） 输出最大功率：80VA/相。(不同表位最大输出功率不同)；５） 输出波形失真度：优于 0.5%；６） 电压指示仪表准确度： 0.2 级。3.2 输出电流1) 设置档位： 0.1A、0.5A、1A、2.5A、5A、10A、25A。2) 调节细度：0.001%×档位；3) 输出最大功率：100VA/相。；====================专业收集精品文档，您的最好选择======================下载后可任意编辑4) 输出波形失真度：优于 0.5%；5) 电流指示仪表准确度：0.2 级。3.3 电流与电压间相位及对称度１）相位调节范围：0－359.99 度连续可调；２）相位调节细度：0.01° ；３）相位输出准确度：偏差小于 0.2°；４）三相不对称度小于 0.5°。3.4 电压和电流输出信号频率１）范围：45.0Hz－65.0Hz 连续可调；２）细度：0.01 Ｈ z；３）频率输出准确度：0.2Hz3.5 输出功率稳定度200V/5...
