高低压开关柜订货技术协议KYN28-12-A

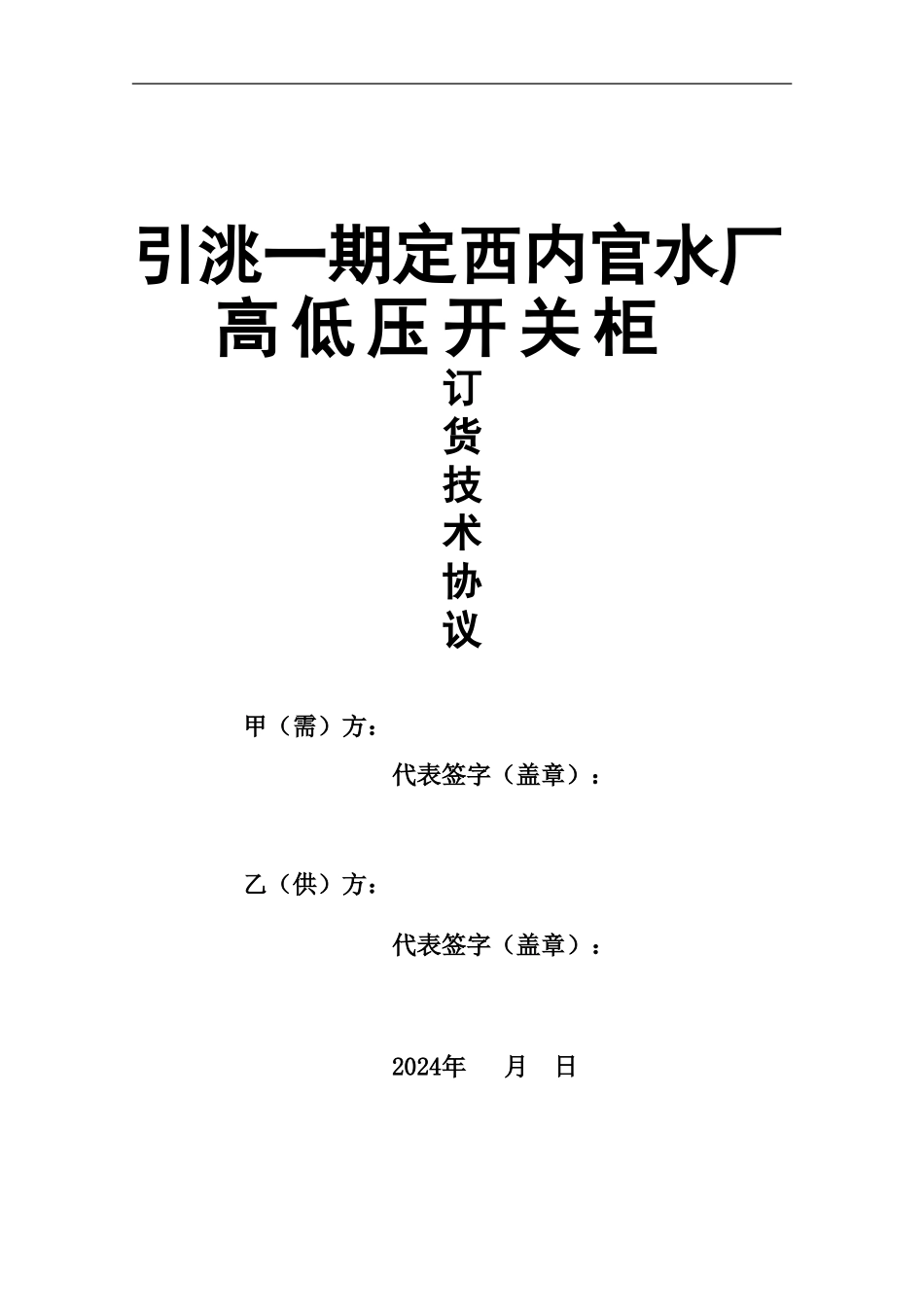

引洮一期定西内官水厂高 低 压 开 关 柜订货技术协议甲（需）方：代表签字（盖章）：乙（供）方： 代表签字（盖章）：2024年 月 日下载后可任意编辑1. 总则1.1 本技术协议仅限于《引洮一期定西内官水厂配电工程》10kV 配电室系统工程高低压开关柜的设计、安装、试验、调试及现场服务和技术服务。包括开关柜的运行条件、技术条件等。1.2 本技术协议经甲乙双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.3 本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和法律规范的条文，乙方应提供符合本技术协议引用标准的最新版本和本技术协议要求的全新产品，假如所引用的标准之间不一致或本技术协议所使用的标准如与供方所执行的标准不一致时，按要求较高的标准执行。1.4 设备生产进度如有延误，乙方应及时向需方说明原因、后果及实行的补救措施等。1.5 本技术协议中涉及有关商务方面的内容，如与合同的商务部分有矛盾时，以商务部分为准。1.6 本技术协议未尽事宜，由甲乙双方协商确定。2．高压柜应遵循的主要现行标准GB1984 《沟通高压断路器》 GB11022 《高压开关设备通用技术条件》GB3906 《3～35kv沟通金属封闭式开关设备》 GB1208 《电流互感器》GB1207 《电压互感器》 GB4942.2 《外壳防护等级》GB3111 《高压输变电设备的绝缘配合》SD/T318 《高压开关柜闭锁装置技术法律规范》SD334 《高压带电显示装置技术条件》DL/T402 《沟通高压断路器订货技术条件》DL/T593 《高压开关设备的共用订货技术条件》IEC298 《1kV以上52kV及以下高压沟通金属封闭开关设备和控制设备》3 ．设备的运行环境条件3.1 安装地点：户内3.2 海拔高度：1500 米以下3.3 环境温度：最高 40℃、最低-25℃3.4 湿 度：90％3.5 耐震能力：8 级 3.6 污秽等级：II 级4． 技术条件4.1 开关柜型号：KYN28A-12 型户内铠装移开式金属封闭开关柜。4.2 开关柜技术参数下载后可任意编辑序号名 称单位数 据1额定电压kV122额定绝缘水平1min，工频耐压42/48（相间、对地／断口）雷电冲击耐压75/85（相间、对地／断口）3主母线及分支母线额定电流A630A4额定短路开断电流kA255额定短路关合电流31.564s 额定热稳定电流kA257额定动稳定电流(峰值)408额定频率Hz509防护等级外壳 IP4X，室间 IP2X10分合闸和辅助回路额定电压DC220V11开关柜外形尺寸按图纸设计要求4.3 配件技术参数...
