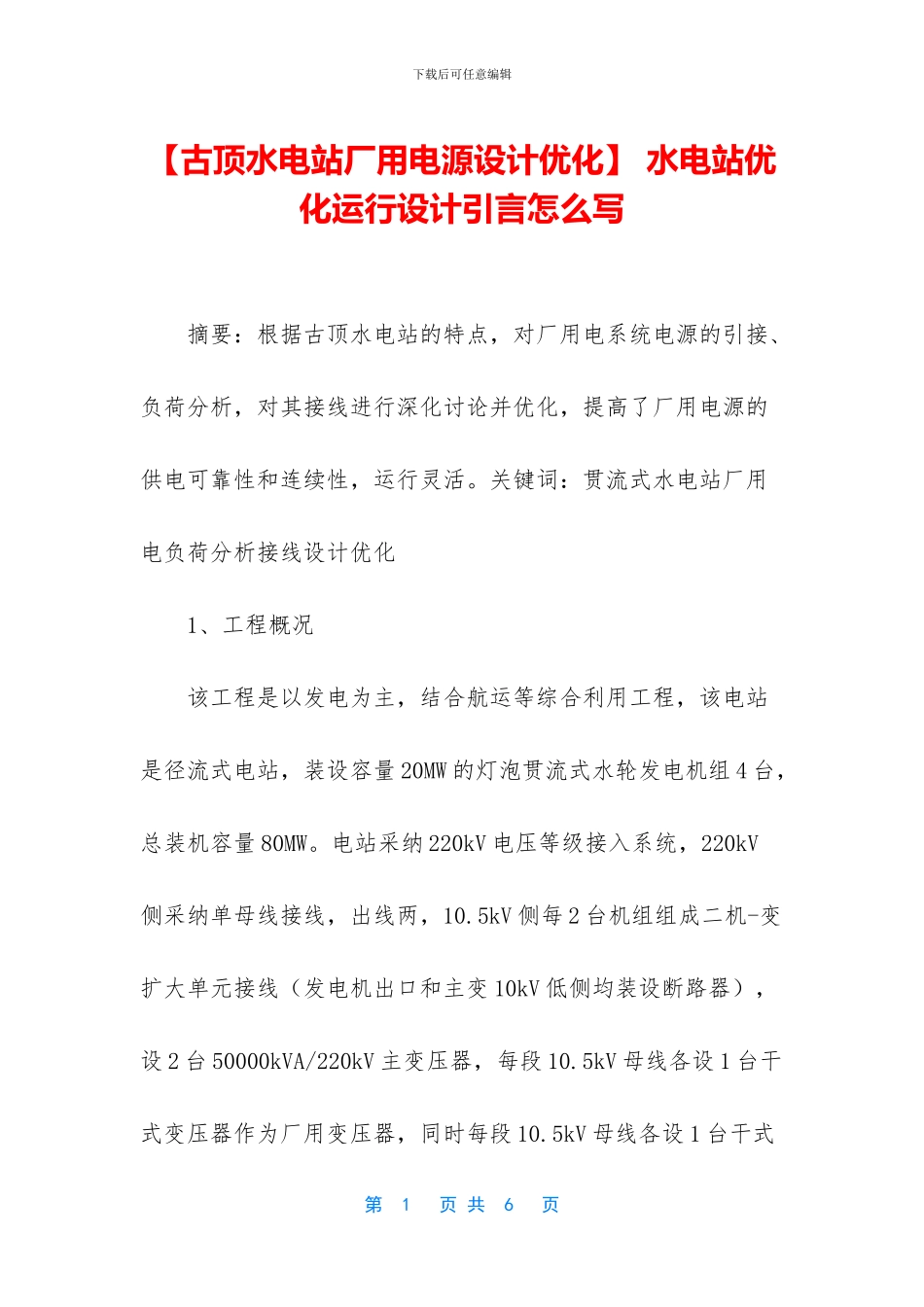

下载后可任意编辑【古顶水电站厂用电源设计优化】 水电站优化运行设计引言怎么写 摘要：根据古顶水电站的特点，对厂用电系统电源的引接、负荷分析，对其接线进行深化讨论并优化，提高了厂用电源的供电可靠性和连续性，运行灵活。关键词：贯流式水电站厂用电负荷分析接线设计优化 1、工程概况 该工程是以发电为主，结合航运等综合利用工程，该电站是径流式电站，装设容量 20MW 的灯泡贯流式水轮发电机组 4 台，总装机容量 80MW。电站采纳 220kV 电压等级接入系统，220kV侧采纳单母线接线，出线两，10.5kV 侧每 2 台机组组成二机-变扩大单元接线（发电机出口和主变 10kV 低侧均装设断路器），设 2 台 50000kVA/220kV 主变压器，每段 10.5kV 母线各设 1 台干式变压器作为厂用变压器，同时每段 10.5kV 母线各设 1 台干式第 1 页 共 6 页下载后可任意编辑变压器作为船闸及坝用变压器。 本枢纽工程比较宠大，包括电站、开关站、大坝、船闸等建筑物。为了保障各建筑物的功能性和安全性，必须为其提供足量、可靠的电源，显然这个任务就落在电站的厂用系统上。 2、厂用电设计重要性 厂用电设计的优劣关系到电站运行的可靠性，是整个电站设计中的重要组成部分。由于灯泡贯流式水电站的特点是水头低，流量大，河面宽，有重要的航道，汛期尾水水位较高，汛期可能有全厂停机的情况，此时枢纽通常承担防洪任务，必须有两回路可靠的电源来保障其安全。故厂用电的可靠性和独立性直接影响着整个电站的经济、安全运行，在电站设计时不能忽视其重要性。 3、水力发电厂厂用电源必须符合以下基本要求 满足各种运行方式下的厂用负荷需要，并保证供电，电源第 2 页 共 6 页下载后可任意编辑相对独立。 当一个电源故障时，另一电源应能自动或远方操作切换投入。 4、厂用电接线 本电站的厂用电供电范围包括主、副厂房、开关站、大坝、船闸等，厂用电的工作电压 220/380V，厂用电采纳 0.4kV 一级电压供电。0.4kV 厂用配电网络采纳分层辐射式结构，全站设20 块主盘，分别向下级动力配电屏（箱）供电，机组自用电、主要公用设备、消防设备、中控室等重要负荷，由来自主盘不同母线双回路供电，在末端自动或手动切换。 负荷分析：经过负荷统计，厂用、船闸、坝用负荷的容量较大，负荷分散，且距离比较远，故分别装设厂用变压器（41T、42T）及其容量均为 1000kVA、船闸及坝用变压器（61T、62T）及其容量均为 315kVA 各两台...
