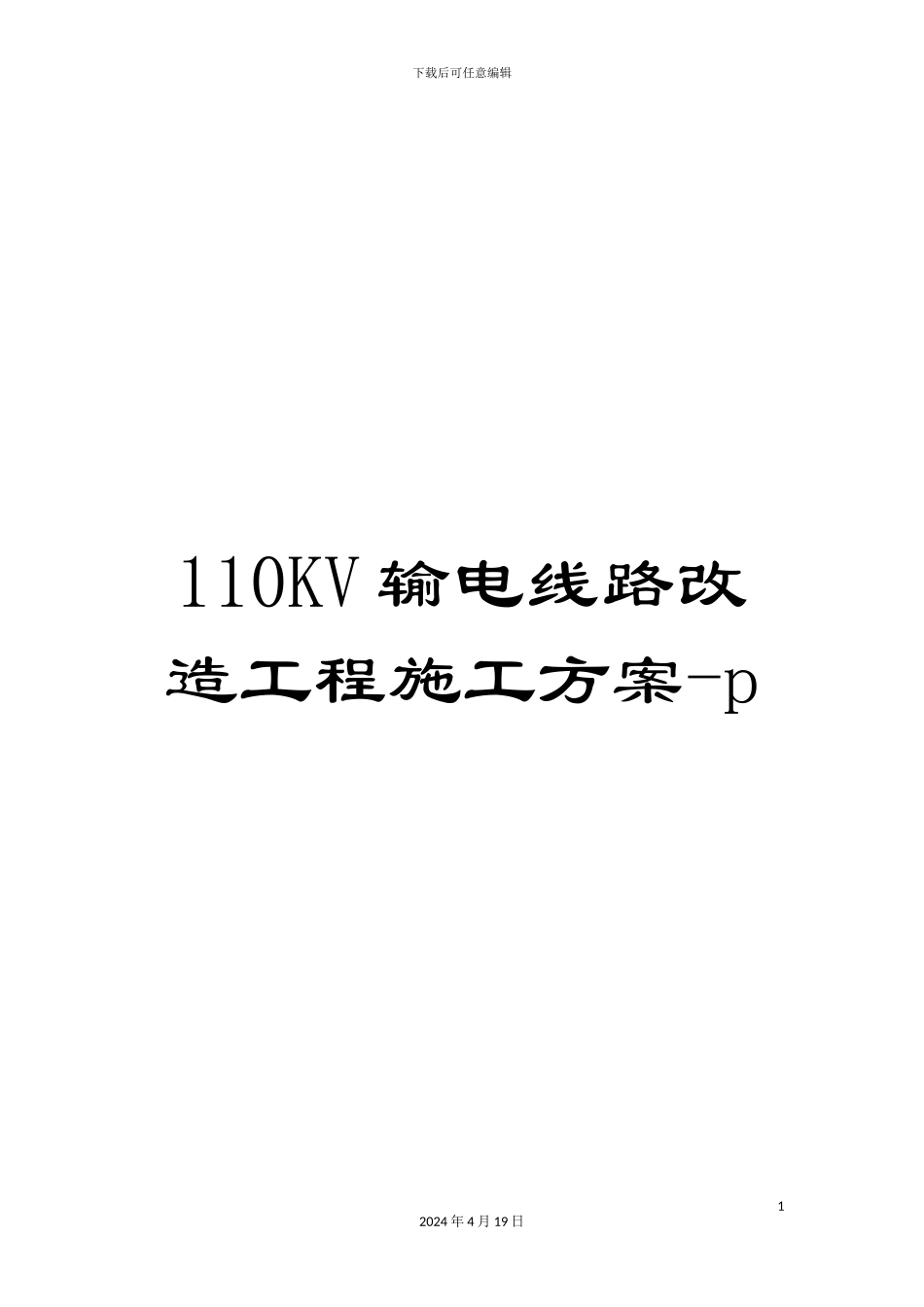

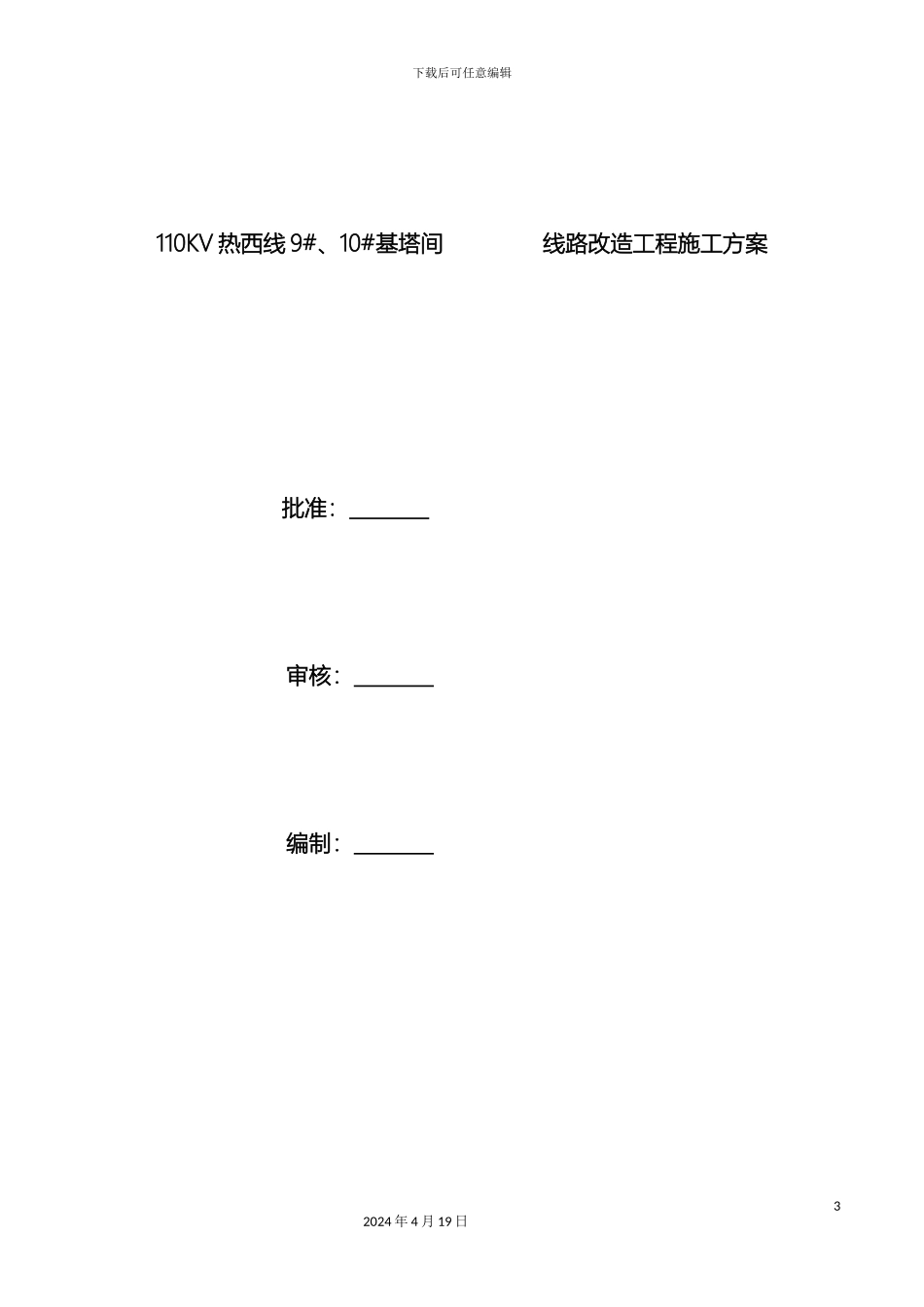

下载后可任意编辑110KV 输电线路改造工程施工方案-p12024 年 4 月 19 日下载后可任意编辑110KV 热西线 9#、10#基塔间 线路改造工程施工方案 批准： 审核： 编制： 32024 年 4 月 19 日下载后可任意编辑―――――新洋电力建设有限公司西安分公司――――― 5 月42024 年 4 月 19 日下载后可任意编辑施 工 方 案一、编制依据1.1 根据该工程设计单位编制的施工图纸。1.2《跨越电力线路架线施工规程》（DL 5106-1999）1.3《安全生产法》、《国家电网公司安全生产规程、规定》、《电力建设安全工作规程》1.4 国家及地方颁布的现行有关法规、标准等。二、工程概况及工作任务1、110KV 热西线 9#、10#基塔间线路，因受雷击需对其进行更换,本次更换采纳 LGJ 型导线。该线路 750m 长，双回路线路，线路地形变化较大，期间需跨越 10KV 基塔线路 2 处,6KV 线路 1 处，低压线路 1 处，同被跨越线路距离比较靠近，施工难度较大。2、地质地形情况：本工程地形为山地，地质以粘性土和碎石为主。52024 年 4 月 19 日下载后可任意编辑3、本工程使用导线为 LGJ－240/30。三、组织措施为了保证本次线改造工程的顺利进行，确保工程质量和人身设备安全，特成立改造工程领导小组：现场施工总负责人：现场技术负责人：施工班负责人：现场兼职安全员：后勤及物资材料负责人： 施工班成员： 四、工序安排工序总体安排：施工准备工作→跨越塔架搭设→旧线路拆除→新线路架设→收尾工作一）施工准备62024 年 4 月 19 日下载后可任意编辑1．技术准备：察看现场测定跨越物与新架线路的夹角，计算跨越架的宽度，并估算所需钢管或杉木杆的数量，编制跨越架搭设方案，经现场项目总工程师审批后，向施工人员进行技术交底。2．人员组织准备：拟定现场负责人，搭设时应有人监督，对不停电搭设的跨越架安全员应现场监督，根据工程量的大小确定民技工人数。3．施工工器具及材料准备：钢管或杉木杆、铁丝、大锤、角桩、登门安全带、钢卷尺等。二）跨越架搭设 A、一般跨越架的搭设搭设一般跨越架适用跨越铁路、公路、通讯、广播及 35kV 以下停电线路，跨越架有单侧型及双侧型两种。 1．材料的选用：对停电的电力线路宜采纳杉木杆，铁丝进行绑扎，搭设跨越架；对跨越铁路、公路、广播通讯线既可采纳钢管也可采纳杉木杆搭设。2．搭设的要求： 72024 年 4 月 19 日下载后可任意编辑a、立柱间距离一般为 1.5 米左右，...
