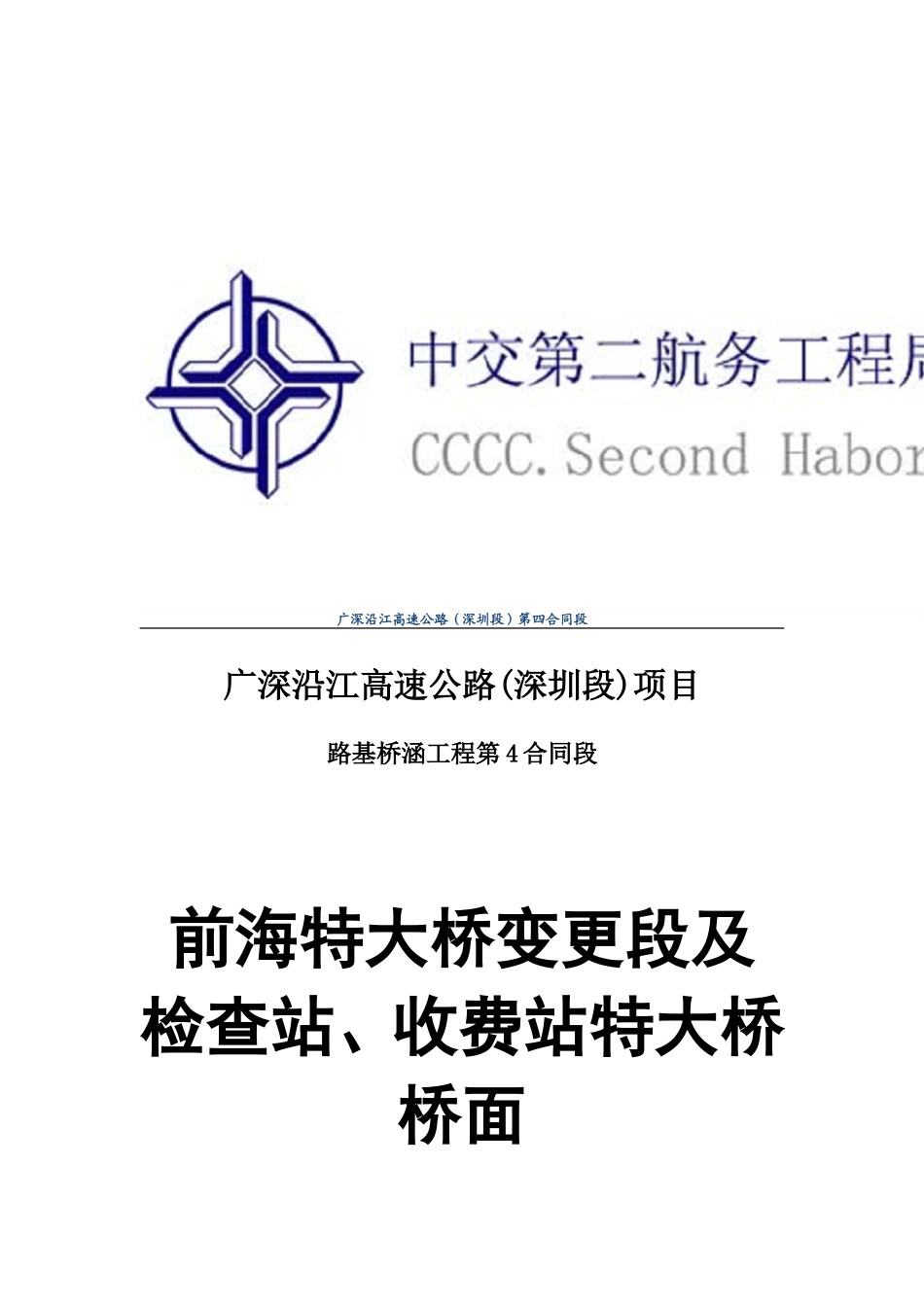

广深沿江高速公路（深圳段）第四合同段广深沿江高速公路(深圳段)项目路基桥涵工程第4合同段前海特大桥变更段及检查站、收费站特大桥桥面集中排水施工方案施工单位：中交第二航务工程局有限公司编制日期：二零一二年八月广深沿江高速公路（深圳段）项目路基桥涵工程第4合同段前海特大桥变更段及检查站、收费站特大桥桥面集中排水施工方案编制：审核：施工单位：中交第二航务工程局有限公司编制日期：二零一二年八月广深沿江高速公路（深圳段）第四合同段目录第1章工程概况....................................................11.1基本概况...................................................11.2编制依据....................................................3第2章桥面排水施工工艺............................................52.1施工工艺流程................................................52.2移动吊篮安装................................................52.2.1竖向排水管安装吊篮安装...............................52.2.2顺桥向排水管安装吊篮安装.............................72.3主要施工方法及要求..........................................82.3.1顺桥向排水管安装.....................................92.3.2竖向排水管安装.......................................9第3章质量、安全保证措施.........................................103．1质量保证措施..............................................103.2安全保证措施...............................................11广深沿江高速公路（深圳段）第四合同段第4章主要资源配置...............................................12第5章移动挂蓝计算书.............................................132第1章工程概况1.1基本概况广深沿江高速公路（深圳段）第4合同段前海特大桥64#～85#墩起点桩号K83+608，终点桩号K84+298，全长690m，施工区域处于浅海潮汐区。桥梁标准宽度40.5m，采用单向横坡，左幅排水布置于桥面内侧，右幅排水布置于桥面外侧；纵坡为64#～71#墩向大桩号侧排水，71#～85#墩向小桩号侧排水。桩号K83+900左右幅各增加三个直排式泄水管，纵向间距为4m，与集中排水管交错布置，该水管不与集中排水管相连。桥面泄水管按4m布置，排水管距离箱梁翼缘边缘59.8cm，其纵桥向间距为4m。检查站、收费站特大桥起点桩号K84+298，终点桩号K85+648，全长1350m。桥段为变宽，宽度从40.5m到143m。其中桩号K84+568到K85+408泄水孔间距为2.5m，同时设置收集式排水管与直排式排水管。直排式与集中排水泄水管交错布置，该管不与集中排水管相连。桩号K84+298到K84+568以及K85+408到K85+648两段泄水孔间距为4m，只设置收集式排水管。左幅0#-9#向内侧排水，其余向外侧排水；右幅全向外侧排水。排水管距离箱梁翼缘边缘59.8cm。排水管采用颜色与砼接近的铁灰色的φ外250的pvc管，管底离承台顶20cm。其主要工程量如下：前海特大桥桥面集中排水工程量统计表名称规格型号单位数量管卡A内卡Φ250mm壁厚6mm套838管卡B内卡Φ250mm壁厚6mm套8管卡C内卡Φ250mm壁厚6mm套24管卡D内卡Φ250mm壁厚6mm套158铁灰色PVC管外径Φ250mmm3170圆形漏斗漏斗嘴外径Φ250mm套26三通管直角接头内径Φ160mm个432预制箱梁弯管（一）90度型内径Φ250mm个18预制箱梁弯管（二）101.4度型内径Φ250mm个18预制箱梁弯管（三）112.0度型内径Φ250mm个18预制箱梁弯管（四）169.5度型内径Φ250mm个18收费站、检查站特大桥桥面集中排水工程量统计表名称规格型号单位数量管卡A内卡Φ250mm壁厚6mm套1924管卡B内卡Φ250mm壁厚6mm套830铁灰色PVC管外径Φ250mmm2075铁灰色PVC管外径Φ225mmm2700圆形漏斗漏斗嘴外径Φ250mm套83三通管直角接头内径Φ160mm个578预制箱梁弯管（一）90度型内径Φ250mm个83预制箱梁弯管（二）101.4度型内径Φ250mm个83预制箱梁弯管（三）112.0度型内径Φ250mm个83预制箱梁弯管（四）169.5度型内径Φ250mm个831.2编制依据(1)《广深沿江高速公路（深圳段）项目土建工程专用施工技术规程》；(2)《广深沿江高速公路深圳段施工图...
