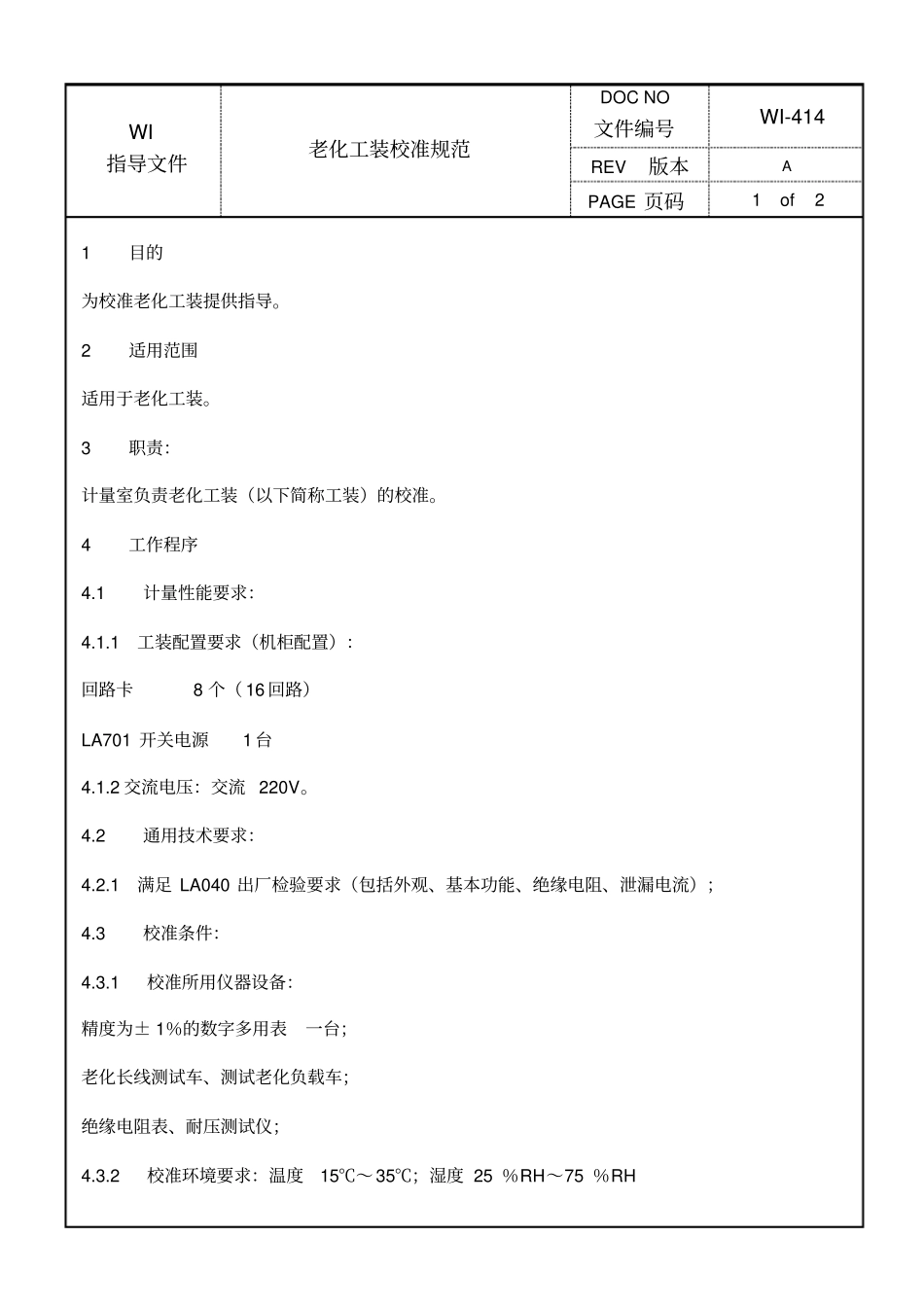

WI 指导文件老化工装校准规范DOC NO 文件编号WI-414 REV 版本APAGE 页码1 of 2 1 目的为校准老化工装提供指导。2 适用范围适用于老化工装。3 职责:计量室负责老化工装(以下简称工装)的校准。4 工作程序4.1 计量性能要求:4.1.1 工装配置要求(机柜配置):回路卡8 个( 16 回路)LA701 开关电源1 台4.1.2 交流电压:交流 220V。4.2 通用技术要求:4.2.1 满足 LA040 出厂检验要求(包括外观、基本功能、绝缘电阻、泄漏电流);4.3 校准条件:4.3.1 校准所用仪器设备:精度为± 1%的数字多用表一台;老化长线测试车、测试老化负载车;绝缘电阻表、耐压测试仪;4.3.2 校准环境要求:温度15℃~ 35℃;湿度 25 %RH~75 %RH WI 指导文件老化工装校准规范DOC NO 文件编号WI-414 REV 版本APAGE 页码2 of 2 4.4 校准方法及要求:4.4.1 检查工装,应满足4.2 条要求。4.4.2 检查工装,安装回路数量满足4.1.1 条要求。4.4.2 按控制器出厂检验要求检测控制器。4.5 校准结果:按 4.4 所述方法进行校准,若校准结果符合4.1 计量性能要求和 4.2 通用技术要求,则可准予该工装使用,同时记录校准结果,在其显著位置粘贴准用标志。如不符合要求则维修,维修后重新校准。4.6 校准间隔:该工装的校准间隔为3 个月。5 记录与报告《校准记录表》
