耐压试验方案66kVGIS与变压器整体耐压试验方案VIP专享

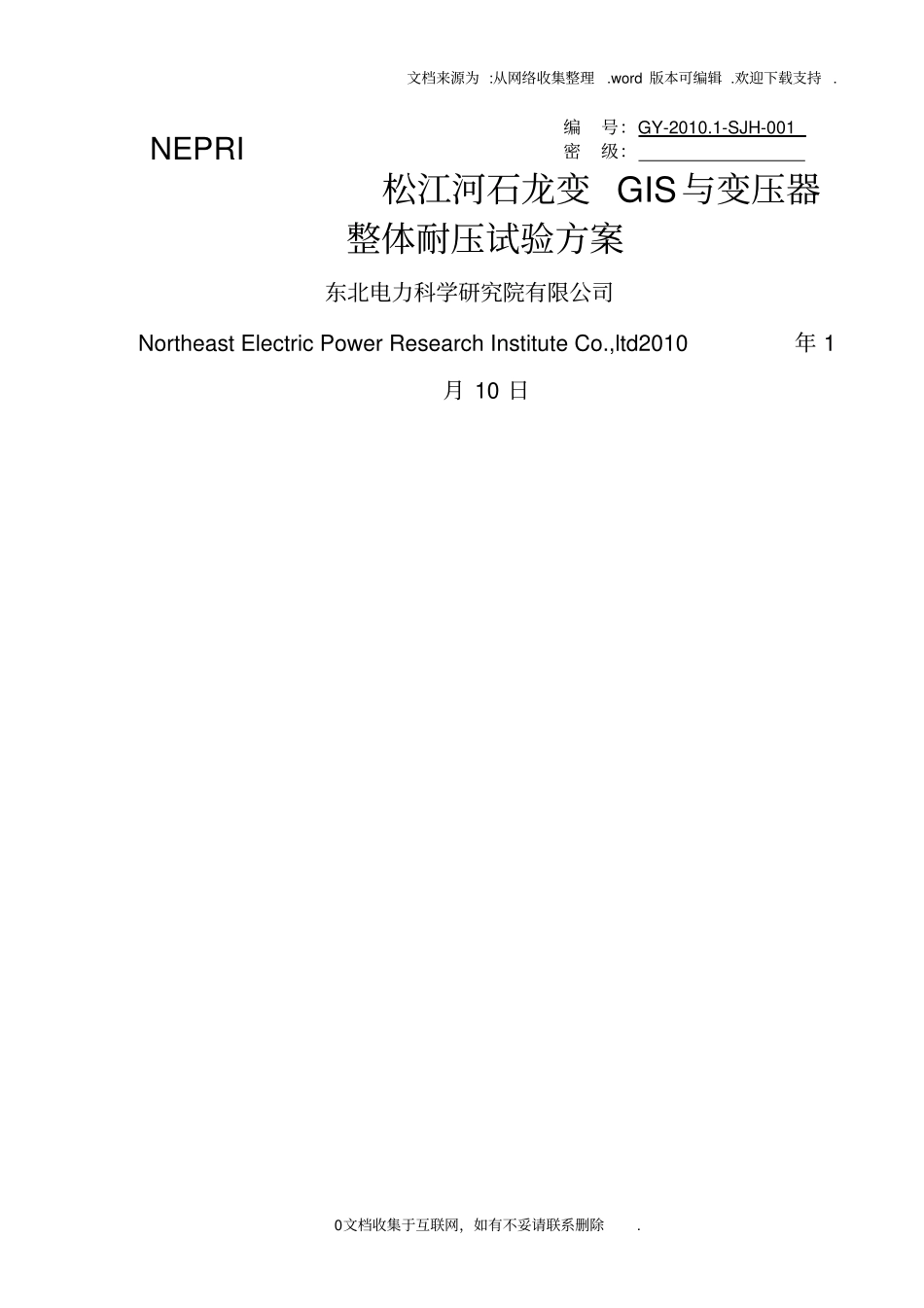

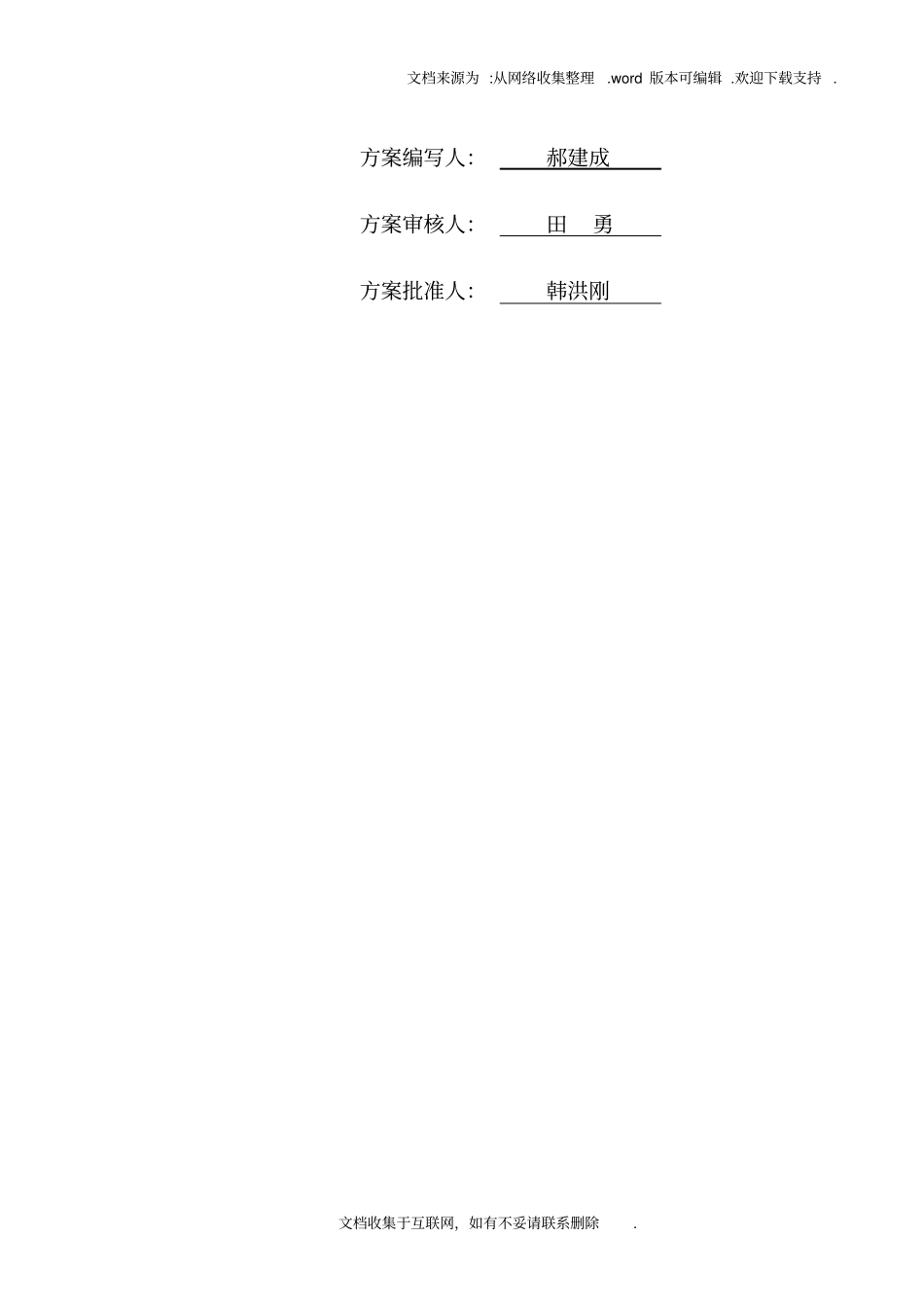

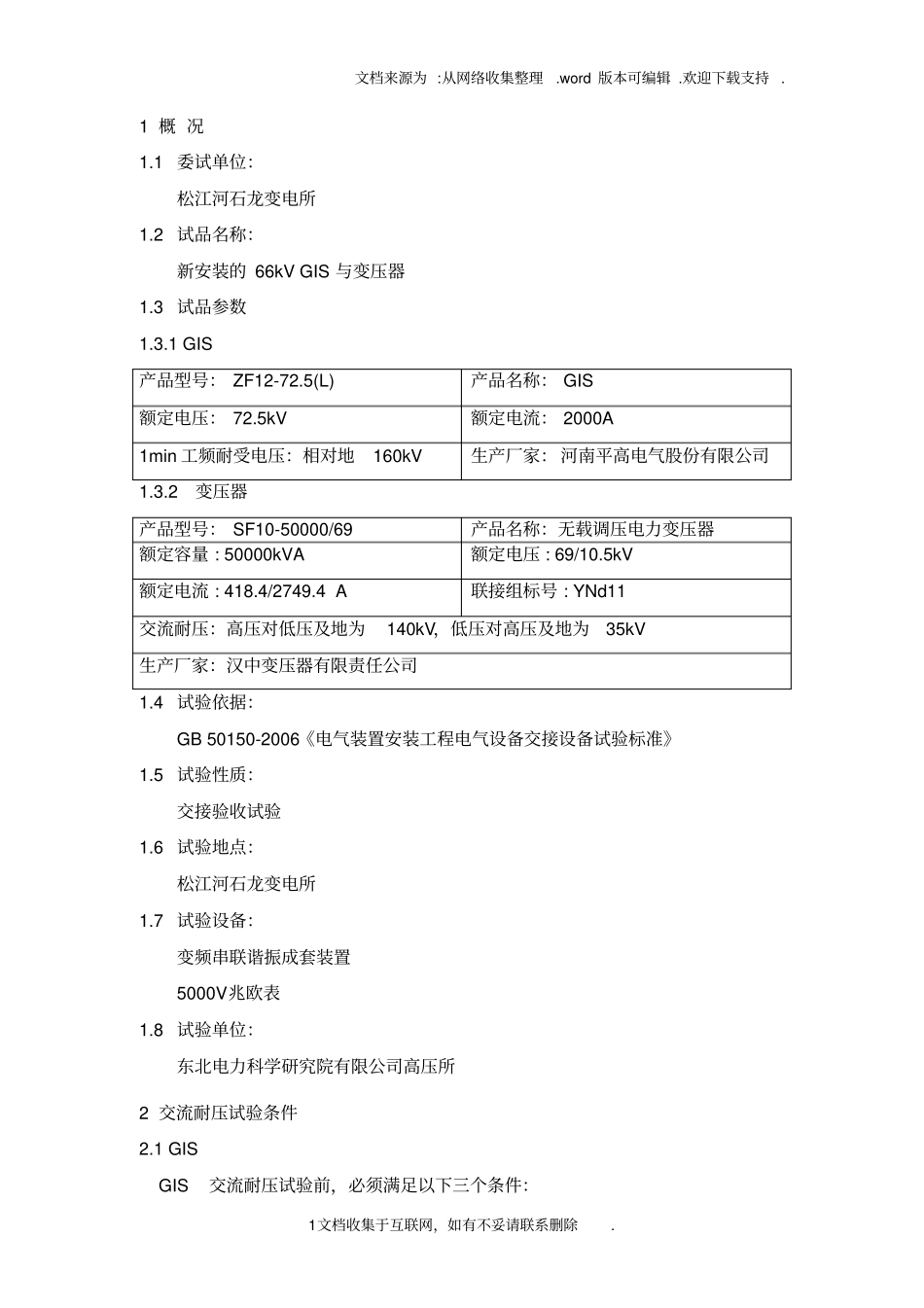

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 0文档收集于互联网，如有不妥请联系删除. NEPRI编号：GY-2010.1-SJH-001 密级：松江河石龙变 GIS与变压器整体耐压试验方案东北电力科学研究院有限公司Northeast Electric Power Research Institute Co.,ltd2010年 1月 10 日文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 文档收集于互联网，如有不妥请联系删除. 方案编写人：郝建成方案审核人：田勇方案批准人：韩洪刚文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 1文档收集于互联网，如有不妥请联系删除. 1 概 况1.1 委试单位：松江河石龙变电所1.2 试品名称：新安装的 66kV GIS 与变压器1.3 试品参数1.3.1 GIS 产品型号： ZF12-72.5(L) 产品名称： GIS 额定电压： 72.5kV 额定电流： 2000A 1min 工频耐受电压：相对地160kV 生产厂家： 河南平高电气股份有限公司1.3.2 变压器产品型号： SF10-50000/69 产品名称：无载调压电力变压器额定容量 : 50000kVA 额定电压 : 69/10.5kV 额定电流 : 418.4/2749.4 A 联接组标号 : YNd11 交流耐压：高压对低压及地为140kV，低压对高压及地为35kV 生产厂家：汉中变压器有限责任公司1.4 试验依据：GB 50150-2006《电气装置安装工程电气设备交接设备试验标准》1.5 试验性质：交接验收试验1.6 试验地点：松江河石龙变电所1.7 试验设备：变频串联谐振成套装置5000V兆欧表1.8 试验单位：东北电力科学研究院有限公司高压所2 交流耐压试验条件2.1 GIS GIS交流耐压试验前，必须满足以下三个条件：文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 2文档收集于互联网，如有不妥请联系删除. （1）GIS的密封性试验、气体湿度测量等现场交接试验项目试验合格；（2）与高压连接的所有电流互感器的二次绕组应短路并接地；（3）电压互感器采取隔离措施，避免施加试验电压。2.2 变压器变压器交流耐压试验前，必须满足以下四个条件：（1）被试品本体必须可靠接地；（2）如果有铁芯和夹件引出线，则必须可靠接地；（3）被试品的各个接线端子必须清洁，以保证接线接触良好；（4）油浸绝缘的试品经长途运输颠簸或注油工序之后通常应静止72h 后，方能进行试验。3 耐压试验步骤3.1 GIS 交流耐压试验（1）F1间隔的断路器和所有隔离开关处于合位，所有接地开关处于分位；（2）F2间隔 Q...
