冶物化课后习题答案VIP免费

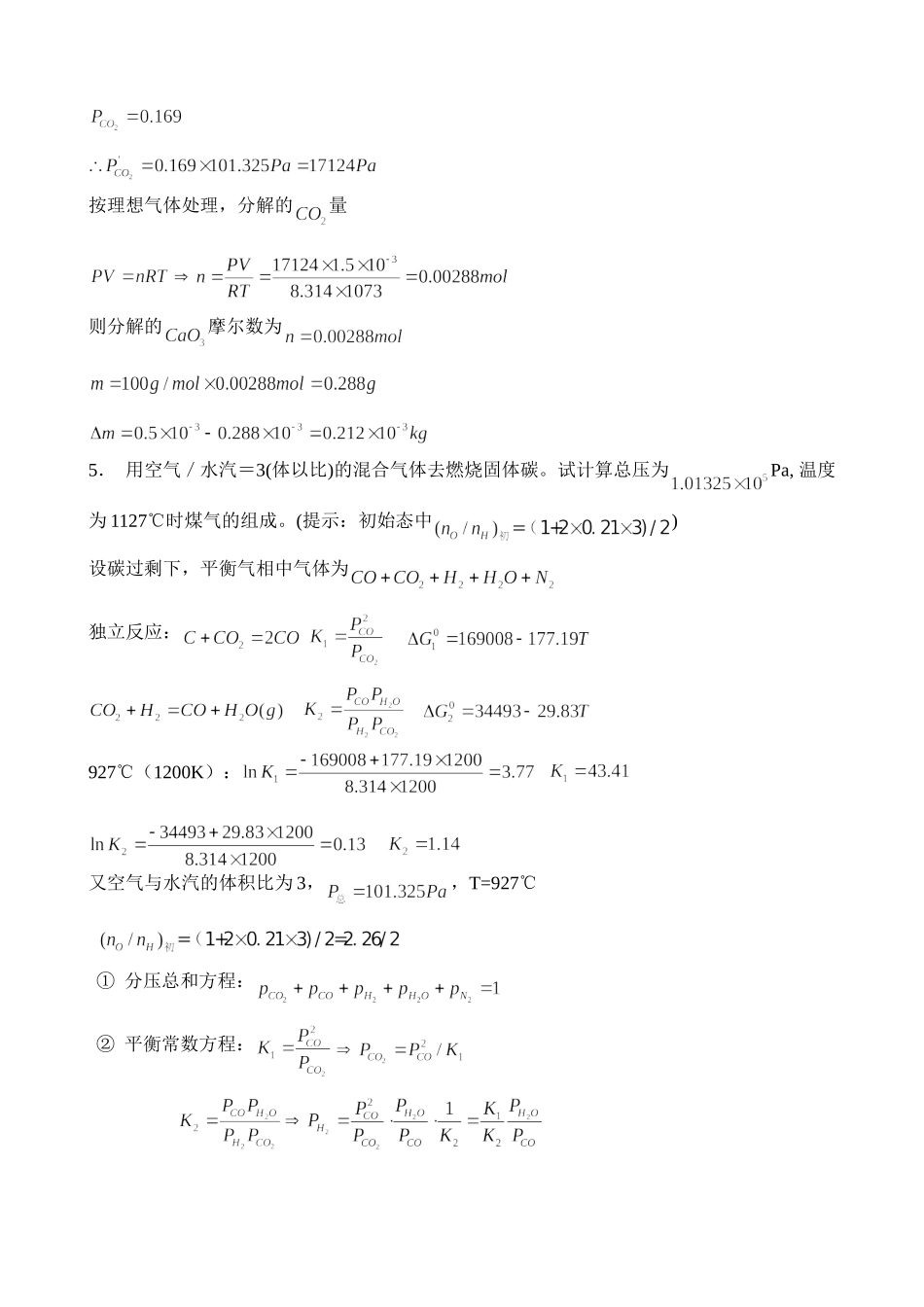

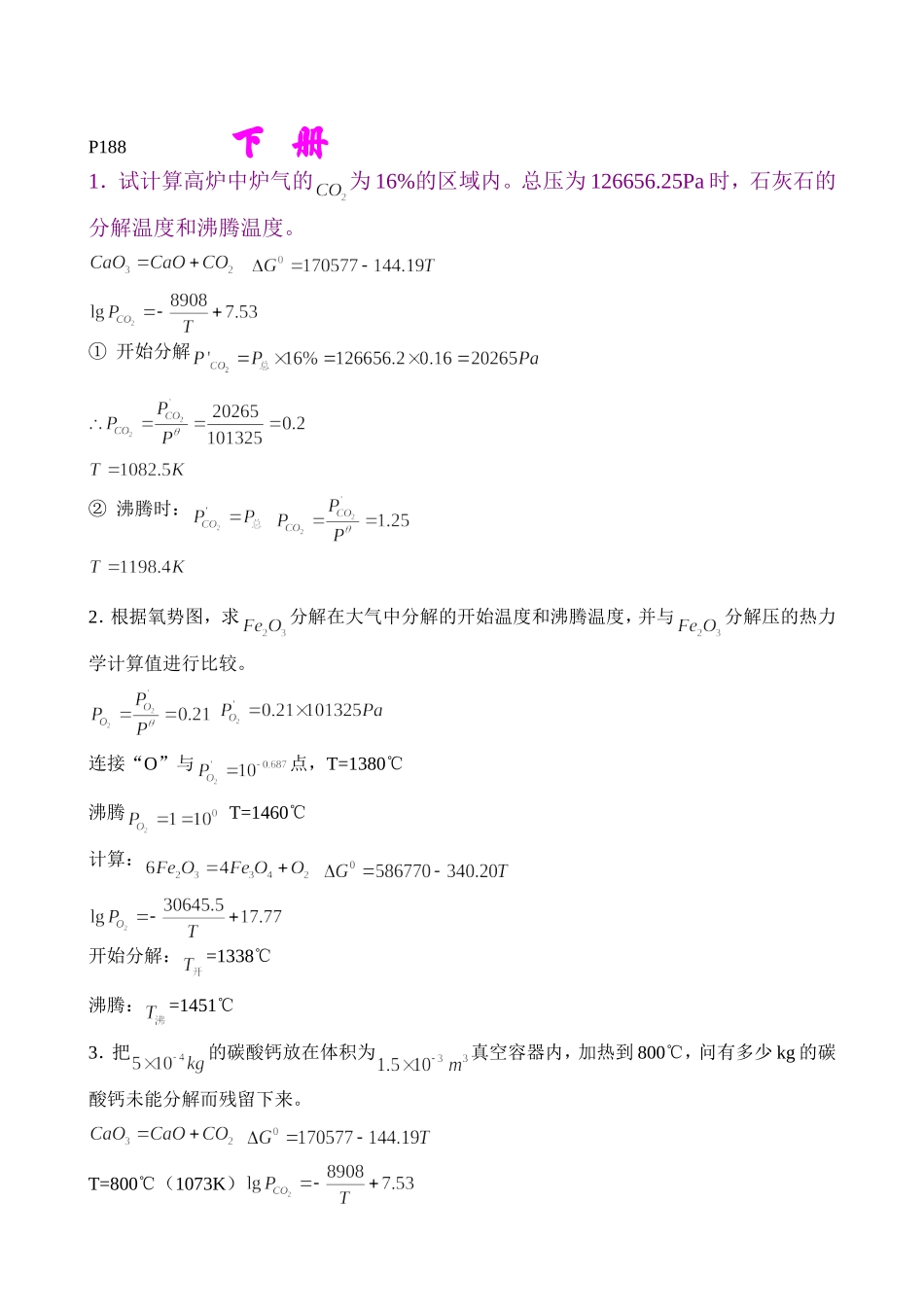

P188下册1．试计算高炉中炉气的为16%的区域内。总压为126656.25Pa时，石灰石的分解温度和沸腾温度。①开始分解②沸腾时：2．根据氧势图，求分解在大气中分解的开始温度和沸腾温度，并与分解压的热力学计算值进行比较。连接“O”与点，T=1380℃沸腾T=1460℃计算：开始分解：=1338℃沸腾：=1451℃3．把的碳酸钙放在体积为真空容器内，加热到800℃，问有多少kg的碳酸钙未能分解而残留下来。T=800℃（1073K）按理想气体处理，分解的量则分解的摩尔数为5．用空气／水汽＝3(体以比)的混合气体去燃烧固体碳。试计算总压为Pa,温度为1127℃时煤气的组成。(提示：初始态中)设碳过剩下，平衡气相中气体为独立反应：927℃（1200K）：又空气与水汽的体积比为3，，T=927℃①分压总和方程：②平衡常数方程：③元素的原子摩尔量比恒定方程：又令：解得：所以：（三）P3377将0.1mol和0.5mol的固体碳垃入体积为的真空反应器内，抽去空气后气，加热到700℃，进行还原反应：。试求1)反应器内的压力；2)气相组成：3)反应器中未反应残留的碳量。由②由此可推出：所以③8．铝真空下还原氧化钙，其反应为（1）如使反应能在1200℃进行，需要多大的真空度？（2）如采用1.33Pa真空度，求CaO为Al还原的开始温度，（3）如在同样的真空度（1.33Pa）下，将CaO的用量减少一半，试估计复杂化合物的形成对还原的作用，此时的反应为：，解：（1）又代入得：（2）℃（3）℃10．向装有球团的反应管内通入组成为52%H2，32%CO，8%H2O及8%CO2的还原气体进行还原，温度为1105K，总压为Pa，试求反应管放出的气体的成分。解：T=1105K（1）（2）又结合式（1）得又可得到结合式（2）得11．SiO2为碳还原，生成的硅溶解于金属铁液中，其浓度为20%，。试求SiO2开始还原的温度。选纯为标准态，选1%Si溶液为标准态，C选石墨为标准态=0℃12．在高炉内冶炼钒钛磁铁矿石时，生铁的成分为0.189%Ti,0.165%Si,0.4205%V,0.30%Mn,0.155%P,0.0569%S,4.24%C.熔渣成分为25.53%TiO2,24.89SiO2,25.98%CaO,7.60%MgO,15.00%Al2O3,0.27%V2O5,试计算熔渣中TiO2为碳还原的开始温度。=0.6,炉缸压力。令取100g渣：13．试求高炉内1350℃时，与及碳平衡的铁水中钛的溶解度。已知：。铁水中的含碳量为4.3%，其余组分的浓度小于1%，可以不考虑他们对的影响。15．向温度为1500℃，含碳量5.1%的铁水中加入作炉外脱硫处理。试求脱硫后铁水的最低含硫量，已知：，。第五章．P2352．在真空中向Cr18%，Ni9%的不锈钢吹氧，使含碳量降低到0.02%，而钢液的温度不高于1630℃，问需用多大的真空度。解：3.在电弧炉内用不锈钢返回料吹氧冶炼不锈钢时，熔池含有9%Ni。如吹氧终点碳为0.03%，而铬保持在10%，问吹炼应达到多高的温度。解：（同题2）4.试计算钢液中C为0.2%，总压为Pa，温度为1600℃时钢液的平衡氧量。若与之平衡的溶渣含有FeO12%，=3，试求与熔渣平衡的钢液层的氧量。5．将组成为4.0%C、0。4%V、0.25%Si、0.03%P、0.08%S的生铁进行氧化提钒处理。为使生铁中钒大量氧化，而碳不大量氧化，以获得含氧化钒高的钒渣和半钢液。试求提钒的温度条件。钒渣的成分为25%V2O5（20.60%V2O3）,38%FeO,%16SiO2,14%TiO2,0.5%CaO,0.5%MgO,3%MnO,2.9%Al2O3,=。钒的氧化方程式：。解：8．在1600℃用锰托氧，钢液中Mn的平衡浓度为0.5%。试计算脱氧产物的组成。解：[Mn]+(FeO)=(MnO)+[Fe]T=1873K9．为使温度为1600℃、含碳为0.0625%的钢液氧含量下降到痕迹量（0.0008%），需加入多少铝？如改用真空脱氧，需用多大的真空度？解：①Al脱氧：2[AL]+3[O]=Al2O3(s)②用真空脱氧[C]+[O]=COK=494.1T=1873K11．将含[C]0.15%及[O]0.016%的钢液送入真空室进行真空处理。真空度为1013.25Pa。温度为1600℃。试问钢液最终的碳和氧量是多少？解：6．炼钢渣和钢液间硫的分配比用以下经验式计算。式中符号意义见第六节。试用之计算1600℃与下列组成的熔渣平衡的钢液的硫量。熔渣成分：19.7%SiO2，43.0%CaO,4.3%Fe2O3,10.3%FeO,12.6%MnO,2.6%P2O5,5.4%MgO,0.10%S.6第6章
