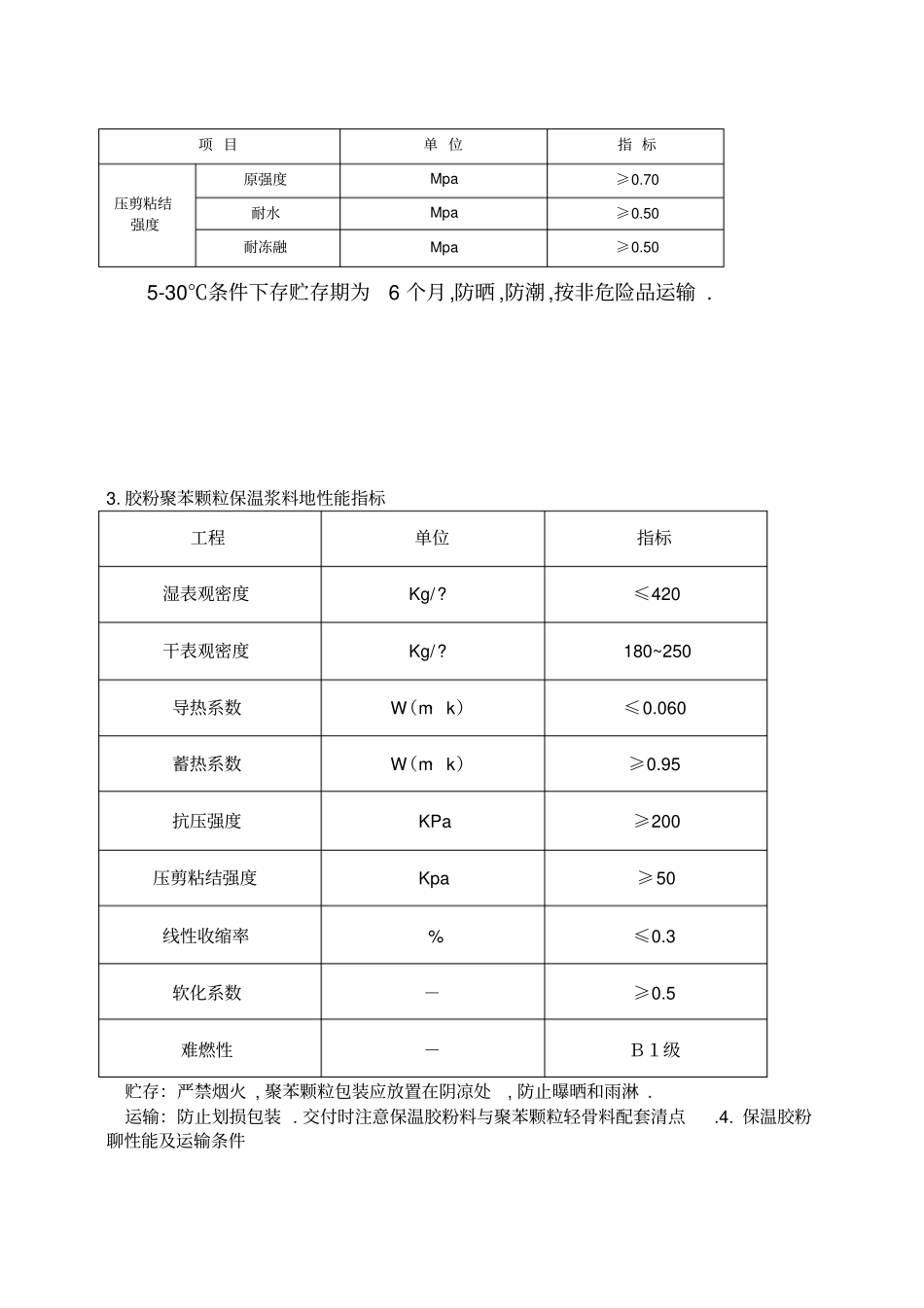

虹 桥 花 园 二 期 工 程（ 胶 粉 聚 苯 颗 粒 外 墙 外 保 温 涂 料 饰 面 ）施工单位 : 舜杰建设（集团）有限公司施工技方案一、 工程简况本工程位于吴江虹桥花园二期工程. 1#.2#.3#多层住宅楼；建筑面积约4 万平方 M.外墙类型（自外至内）1：水泥基复合保温砂浆(W 型) （40.0mm）+钢筋混凝土（200.0mm）+水泥砂浆（ 20.0mm）；外墙类型（自外至内）2：水泥基复合保温砂浆(W型) （40.0mm）+钢筋混凝土（ 200.0mm）+水泥基无机矿物轻集料保温砂浆（20.0mm）二．编制依据1、GB50176-93《民用建筑热工设计规范》2、GB50204-2002《混凝土结构工程施工质量验收规范》3、GB50203-2002《砌体工程施工质量验收规范》4、GB50300-2001《建筑工程施工质量验收统一标准》5、GB50210-2001《建筑装饰装修工程质量验收规范》6、02J121-1《外墙外保温建筑构造（一）》7、JG158-2004《胶粉聚苯颗粒外墙外保温系统- 建筑行业标准》8、JG144-2004 外墙外保温工程技术规程9、JG134-2001《夏热冬冷地区居住建筑节能设计标》三．工程材料1.聚苯颗粒外保温系统地性能指标实验工程性能指标耐候性经 80 次高温（ 70℃） -淋水（ 15 ℃）循环和20次加热（ 50 ℃） -冷冻（ -20 ℃）循环后不得出现开裂 .空鼓或脱落.抗裂防护层与保温层地拉伸粘结强度不应小于0.1Mpa, 破坏界面应位于保温层吸水 /（g/㎡）浸水 1h≤ 1000 抗冲击强度C 型普通型（单网）3J冲击合格加强型（双网10J冲击合格T 型3.0J 冲击合格抗风压植不小于工程工程地风荷载设计植耐冻融严寒及寒冷地区30 次循环 .夏热冬冷地区10 次循环表面无裂纹.空鼓 .起泡 .剥离现象水蒸气湿流密度/g(㎡·h)≥ 0.85 不透水性试样防护层内侧无水渗透耐磨损 ,500L 砂无开裂 ,龟裂或表面保护层剥落.损伤系统抗拉强度（C 型） /Mpa ≥ 0.1 并且破坏部位不得位于各层界面饰面砖粘结强度（T 型） /Mpa（现场抽测）≥ 0.4 2.界面砂浆主要技术指标及村运要求项 目单 位指 标压剪粘结强度原强度Mpa ≥0.70 耐水Mpa ≥0.50 耐冻融Mpa ≥0.50 5-30℃条件下存贮存期为6 个月,防晒 ,防潮,按非危险品运输 . 3. 胶粉聚苯颗粒保温浆料地性能指标工程单位指标湿表观密度Kg/?≤420 干表观密度Kg/?180~250 导热系数W（m· k）≤0.060 蓄热系数W（m· k）≥0.95 抗压强度KPa ≥200 压剪粘结强度Kpa ≥50 线性收缩率% ≤0.3 软化系数－≥0....
