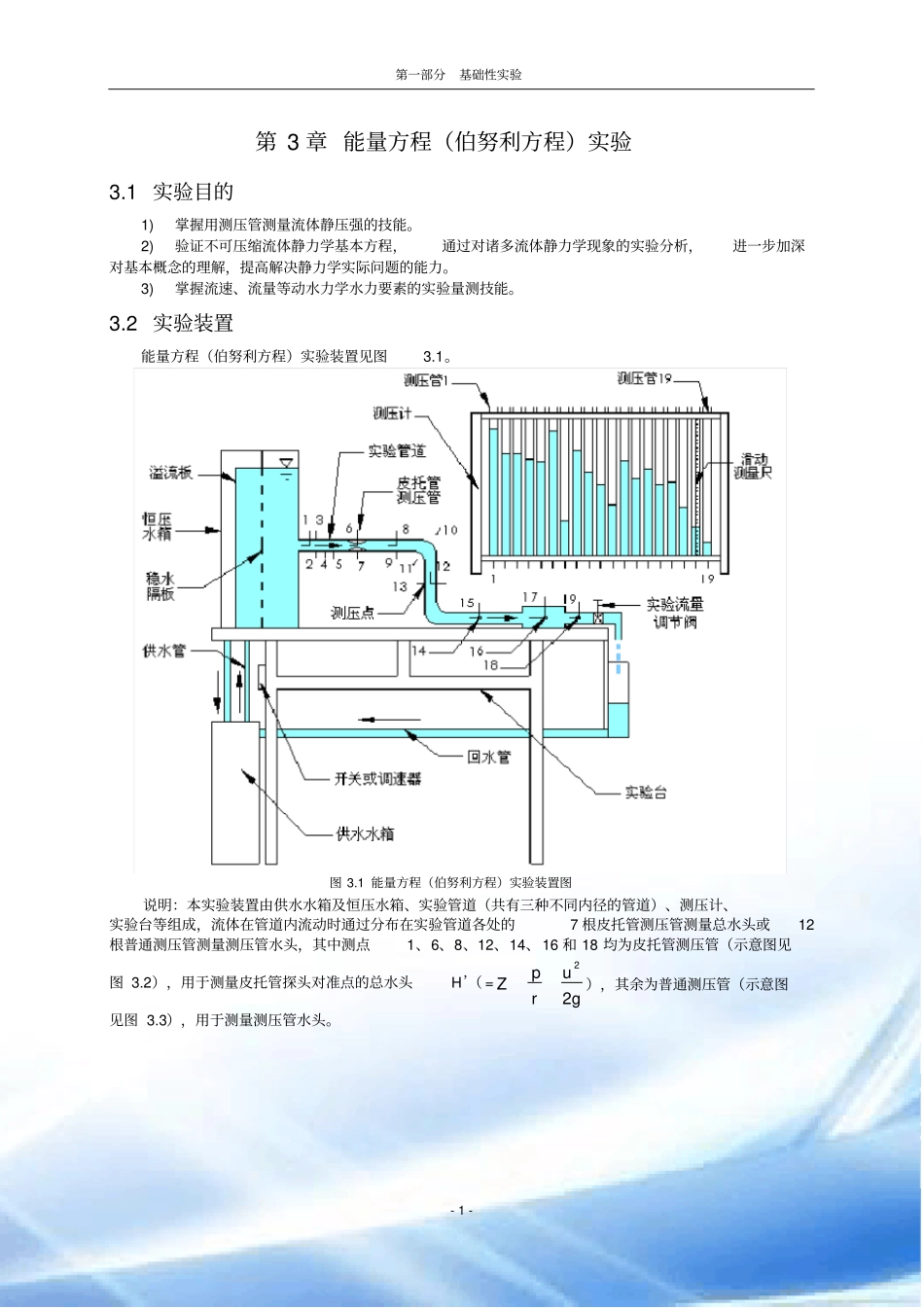

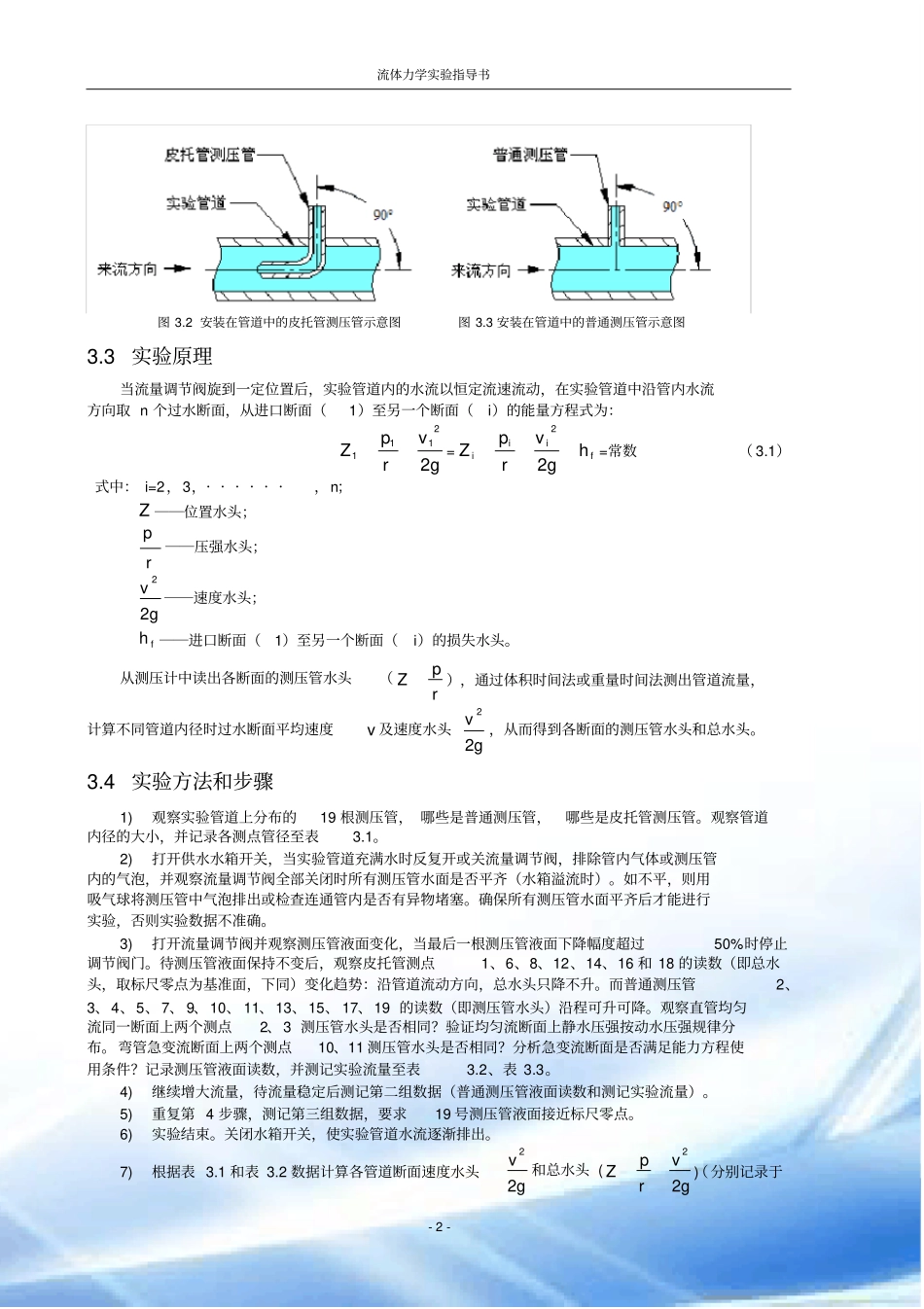

第一部分基础性实验- 1 - 第 3 章 能量方程(伯努利方程)实验3.1 实验目的1)掌握用测压管测量流体静压强的技能。2)验证不可压缩流体静力学基本方程,通过对诸多流体静力学现象的实验分析,进一步加深对基本概念的理解,提高解决静力学实际问题的能力。3)掌握流速、流量等动水力学水力要素的实验量测技能。3.2 实验装置能量方程(伯努利方程)实验装置见图3.1。图 3.1 能量方程(伯努利方程)实验装置图说明:本实验装置由供水水箱及恒压水箱、实验管道(共有三种不同内径的管道)、测压计、实验台等组成,流体在管道内流动时通过分布在实验管道各处的7 根皮托管测压管测量总水头或12根普通测压管测量测压管水头,其中测点1、6、8、12、14、16 和 18 均为皮托管测压管(示意图见图 3.2),用于测量皮托管探头对准点的总水头H’( =2gu2rpZ),其余为普通测压管(示意图见图 3.3),用于测量测压管水头。流体力学实验指导书- 2 - 图 3.2 安装在管道中的皮托管测压管示意图图 3.3 安装在管道中的普通测压管示意图3.3 实验原理当流量调节阀旋到一定位置后,实验管道内的水流以恒定流速流动,在实验管道中沿管内水流方向取 n 个过水断面,从进口断面(1)至另一个断面(i)的能量方程式为:2gv2111rpZ=fiihrpZ2gv2i=常数( 3.1)式中: i=2,3,· · · · · ·,n;Z ──位置水头;rp──压强水头;2gv2──速度水头;fh ──进口断面(1)至另一个断面(i)的损失水头。从测压计中读出各断面的测压管水头(rpZ),通过体积时间法或重量时间法测出管道流量,计算不同管道内径时过水断面平均速度v 及速度水头2gv2,从而得到各断面的测压管水头和总水头。3.4 实验方法和步骤1)观察实验管道上分布的19 根测压管, 哪些是普通测压管,哪些是皮托管测压管。观察管道内径的大小,并记录各测点管径至表3.1。2)打开供水水箱开关,当实验管道充满水时反复开或关流量调节阀,排除管内气体或测压管内的气泡,并观察流量调节阀全部关闭时所有测压管水面是否平齐(水箱溢流时)。如不平,则用吸气球将测压管中气泡排出或检查连通管内是否有异物堵塞。确保所有测压管水面平齐后才能进行实验,否则实验数据不准确。3)打开流量调节阀并观察测压管液面变化,当最后一根测压管液面下降幅度超过50%时停止调节阀门。待测压管液面保持不变后,观察皮托管测点1、6、8、12、14、16 和 18 的读数(即总水头,取标尺零点为基准面...
