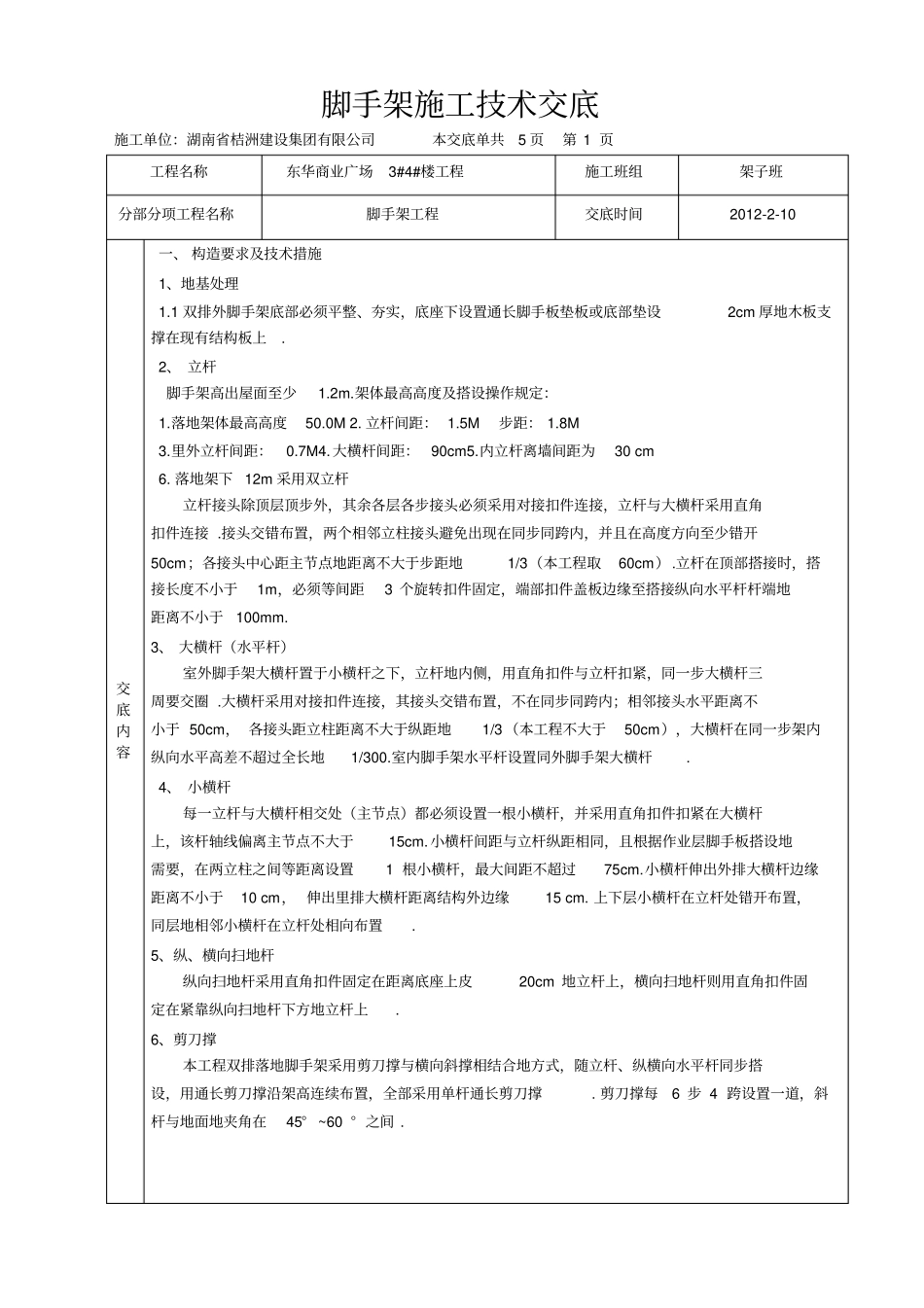

脚手架施工技术交底施工单位：湖南省桔洲建设集团有限公司本交底单共 5 页第 1 页工程名称东华商业广场3#4#楼工程施工班组架子班分部分项工程名称脚手架工程交底时间2012-2-10 交底内容一、 构造要求及技术措施1、地基处理1.1 双排外脚手架底部必须平整、夯实，底座下设置通长脚手板垫板或底部垫设2cm 厚地木板支撑在现有结构板上. 2、 立杆脚手架高出屋面至少1.2m.架体最高高度及搭设操作规定：1.落地架体最高高度50.0M 2. 立杆间距： 1.5M 步距： 1.8M 3.里外立杆间距：0.7M4.大横杆间距： 90cm5.内立杆离墙间距为30 cm 6. 落地架下 12m 采用双立杆立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接 .接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点地距离不大于步距地1/3（本工程取60cm）.立杆在顶部搭接时，搭接长度不小于1m，必须等间距3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端地距离不小于100mm. 3、 大横杆（水平杆）室外脚手架大横杆置于小横杆之下，立杆地内侧，用直角扣件与立杆扣紧，同一步大横杆三周要交圈 .大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于 50cm， 各接头距立柱距离不大于纵距地1/3（本工程不大于50cm），大横杆在同一步架内纵向水平高差不超过全长地1/300.室内脚手架水平杆设置同外脚手架大横杆. 4、 小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm.小横杆间距与立杆纵距相同，且根据作业层脚手板搭设地需要，在两立柱之间等距离设置1 根小横杆，最大间距不超过75cm.小横杆伸出外排大横杆边缘距离不小于10 cm， 伸出里排大横杆距离结构外边缘15 cm. 上下层小横杆在立杆处错开布置，同层地相邻小横杆在立杆处相向布置. 5、纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮20cm 地立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方地立杆上. 6、剪刀撑本工程双排落地脚手架采用剪刀撑与横向斜撑相结合地方式，随立杆、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑. 剪刀撑每6 步 4 跨设置一道，斜杆与地面地夹角在45° ~60 ° 之间 .脚手架施工技术交底施工单位：湖南省桔洲建设集团有限...
