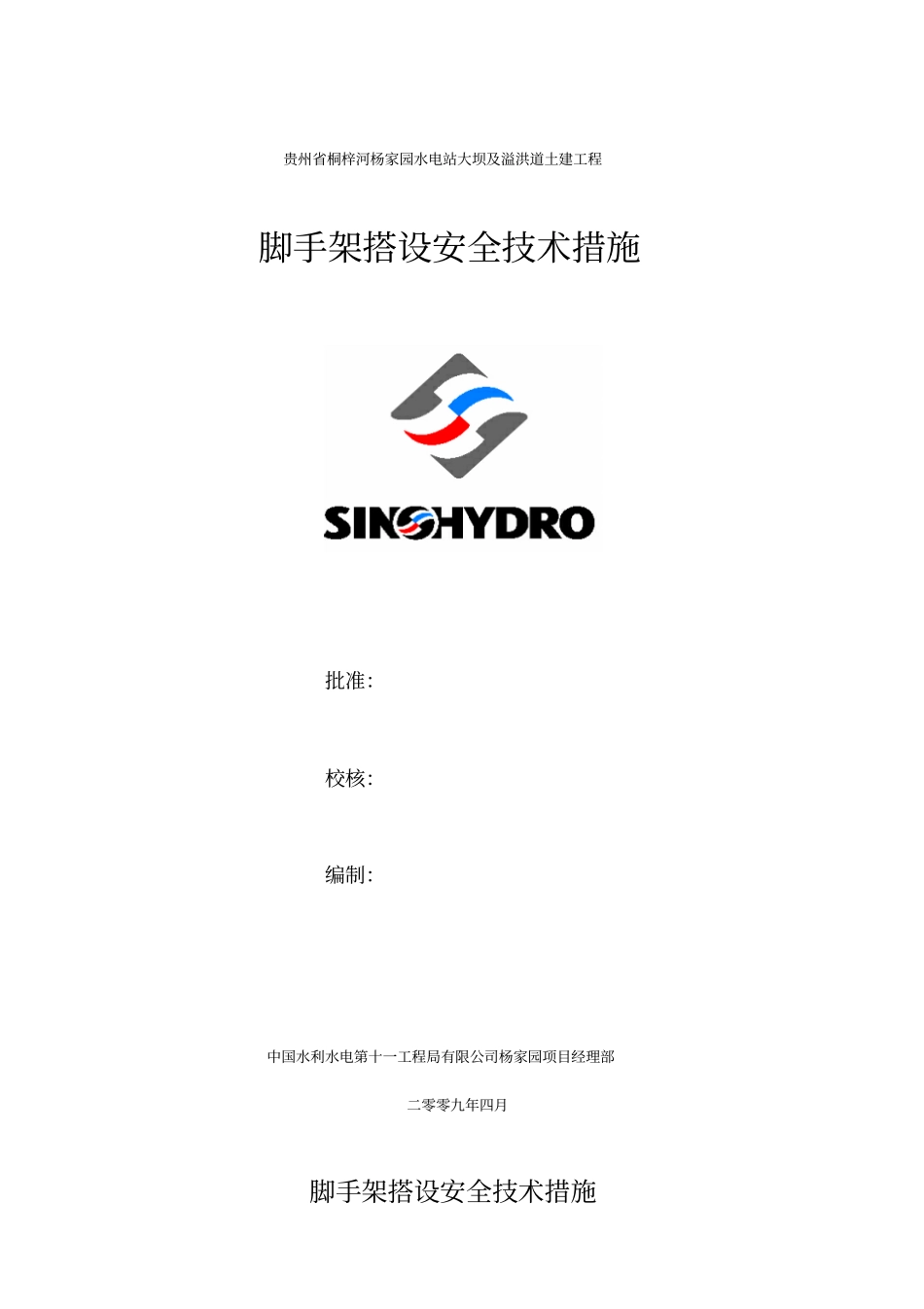

贵州省桐梓河杨家园水电站大坝及溢洪道土建工程脚手架搭设安全技术措施批准：校核：编制：中国水利水电第十一工程局有限公司杨家园项目经理部二零零九年四月脚手架搭设安全技术措施一、概述1.1 脚手脚搭环境左岸取水边坡, 开挖高程从EL425~EL470。高差约为45m,开挖坡比为1:0.2 。开挖岩石面结构良好。右岸交通洞洞顶岩石开挖边坡，开挖坡比为1： 0.2 ，高程从EL453~EL490，高差约为37m。边坡开挖面平整，无破碎松动石块。右岸EL453 平台上游边坡面高差约为40m，开挖边坡破碎，局部地区存在松动石块。EL453 平台至库区施工便道，边坡开挖坡比近似垂直，局部范围为倒坡且存在破碎岩石。1.2 编制依据根据中国建筑出版社《水利水电工程施工作业人员安全操作规程》、《建筑施工高处作业安全技术规范》、《钢管脚手架扣件》、《建筑施工扣件式钢管脚手架安全技术规范》；《建筑施工脚手架实用手册》等国家、行业有关规程、规范结合水电施工的实际情况进行制定。二、施工准备脚手架搭设前对作业人员进行技术及安全交底，对脚手架搭的技术要求及安全注意事项进行交底。每班作业前，对当班注意事项及主要工作内容进行班前五分钟安全教育。对施工作业部位根据当班现场情，合理安排施工顺序，并制定有针对性的作业方法。脚手架搭设前对立杆位置的松动岩石清除干净，对立柱的支立部位，要求岩石面平整，不利于立柱支立稳定的部位，采用锚筋锚固后再支立架手架管。具体锚固方式，采用Φ25 砂浆锚杆。锚杆锚入岩石长度不小于80cm，外露长度不小于40cm，并尽量使脚手架立柱基础面在同一平面内。三、脚手架搭设实施3.1 、一般要求⑴、小横杆、大横杆和立杆是传递荷载的主要构件。而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的。并且加强抵抗垂直和水平作用的能力。而与边坡连接件则承受全部的风荷载。扣件则是架子组成整体的联结件和传力件。⑵、搭设要求： 根据边坡开挖高度，搭设时平行于开挖边坡，每斜面长度按4.5 ～6.0m 在一水平边坡面交错打Φ 25 插筋，焊Φ 6 .5 钢筋与钢管连接加固。⑶、采用外径Φ 48×3.5mm 双排钢管脚手架搭设，立杆横距b=1.5 ～1.8m，主杆纵距 l=1.5m ，内立杆距边坡0.2 ～0.3m。脚手架步距h=1.5m，脚手板从地面2.0m开始每 1.8m 设一道（满铺），脚手架外侧每间隔3～ 4 排步距设置开始拉设兜网和立网，兜网和立网为密目式安全网，并用铅丝绑扎牢固。⑷、在洞口、牛腿、挑出等悬臂结构搭设挑架...
