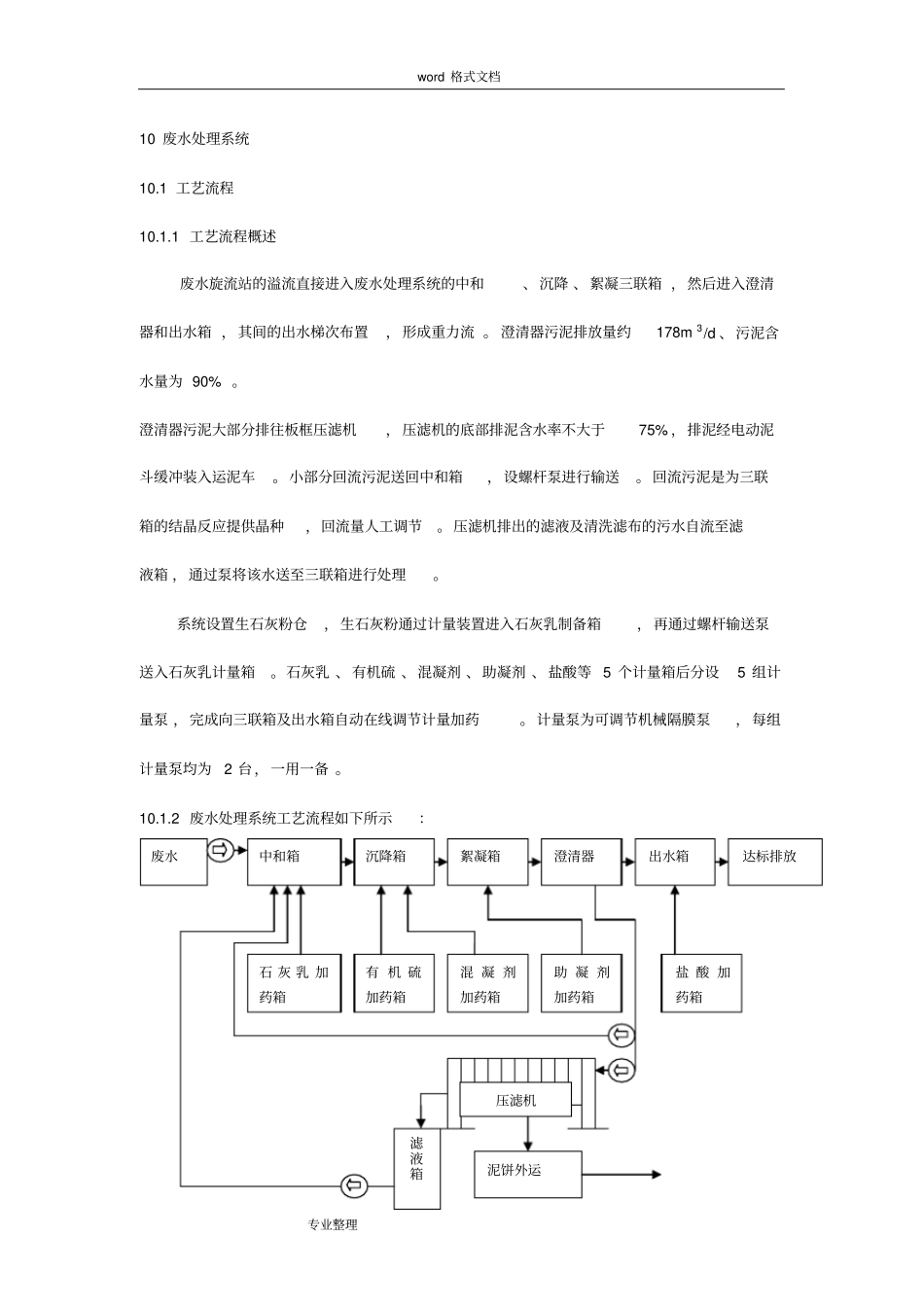

word 格式文档专业整理10 废水处理系统10.1 工艺流程10.1.1 工艺流程概述废水旋流站的溢流直接进入废水处理系统的中和、沉降 、絮凝三联箱 ，然后进入澄清器和出水箱 ，其间的出水梯次布置，形成重力流 。 澄清器污泥排放量约178m 3/d 、污泥含水量为 90% 。澄清器污泥大部分排往板框压滤机，压滤机的底部排泥含水率不大于75% ，排泥经电动泥斗缓冲装入运泥车。小部分回流污泥送回中和箱，设螺杆泵进行输送。回流污泥是为三联箱的结晶反应提供晶种，回流量人工调节。压滤机排出的滤液及清洗滤布的污水自流至滤液箱 ，通过泵将该水送至三联箱进行处理。系统设置生石灰粉仓，生石灰粉通过计量装置进入石灰乳制备箱，再通过螺杆输送泵送入石灰乳计量箱。石灰乳 、有机硫 、混凝剂 、助凝剂 、盐酸等 5 个计量箱后分设5 组计量泵 ，完成向三联箱及出水箱自动在线调节计量加药。计量泵为可调节机械隔膜泵，每组计量泵均为2 台，一用一备 。10.1.2 废水处理系统工艺流程如下所示：中和箱沉降箱絮凝箱澄清器出水箱石 灰 乳 加药箱有 机 硫加药箱混 凝 剂加药箱助 凝 剂加药箱盐 酸 加药箱达标排放滤液箱压滤机泥饼外运废水word 格式文档专业整理10.2 控制方式由废水旋流站送来的废水进入工艺流程始点处，即由设在进水管路上的电磁流量计发送系统开启信号 ，整个废水处理系统即进入工作状态。各药剂投加泵启动，中和 、沉降 、絮凝 、出水各工艺搅拌器和各加药箱搅拌器启动，设在中和箱和出水箱上的PH 监测仪 ，设在各设备上的液位计和泥位计开始传送信号。当废水停送 ，进水电磁流量信号降至2m 3/h 以下 ，整个废水处理系统进入停机待用状态设在中和箱中的PH 计对中和箱中废水进行酸碱度检测，并向系统DCS 发送 4— 20mA pH 模拟信号 ，经 DCS 处理向石灰乳加药泵的变频器发送指令调整加药泵转速，维持中和的设定 pH 值。设在澄清器中的污泥浓度计对澄清器中的污泥界面进行检测， 并将检测结果向系统DCS发送 4— 20mA 模拟信号 ，经 DCS 处理向板框压滤机发送启动指令，确认板框压滤机已处于备用状态 ，污泥处理即行开启。设在出水箱中的PH 计对出水箱中水进行酸碱度检测，并将检测结果向系统DCS 发送 4— 20mA 模拟信号 ， 当出水 PH 超过 9 时，DCS 即向盐酸计量泵发出开启指令，中和出水达到符合排放标准。混凝剂和助凝剂加药系统的加药量采用流量控制，操作方式采用...
