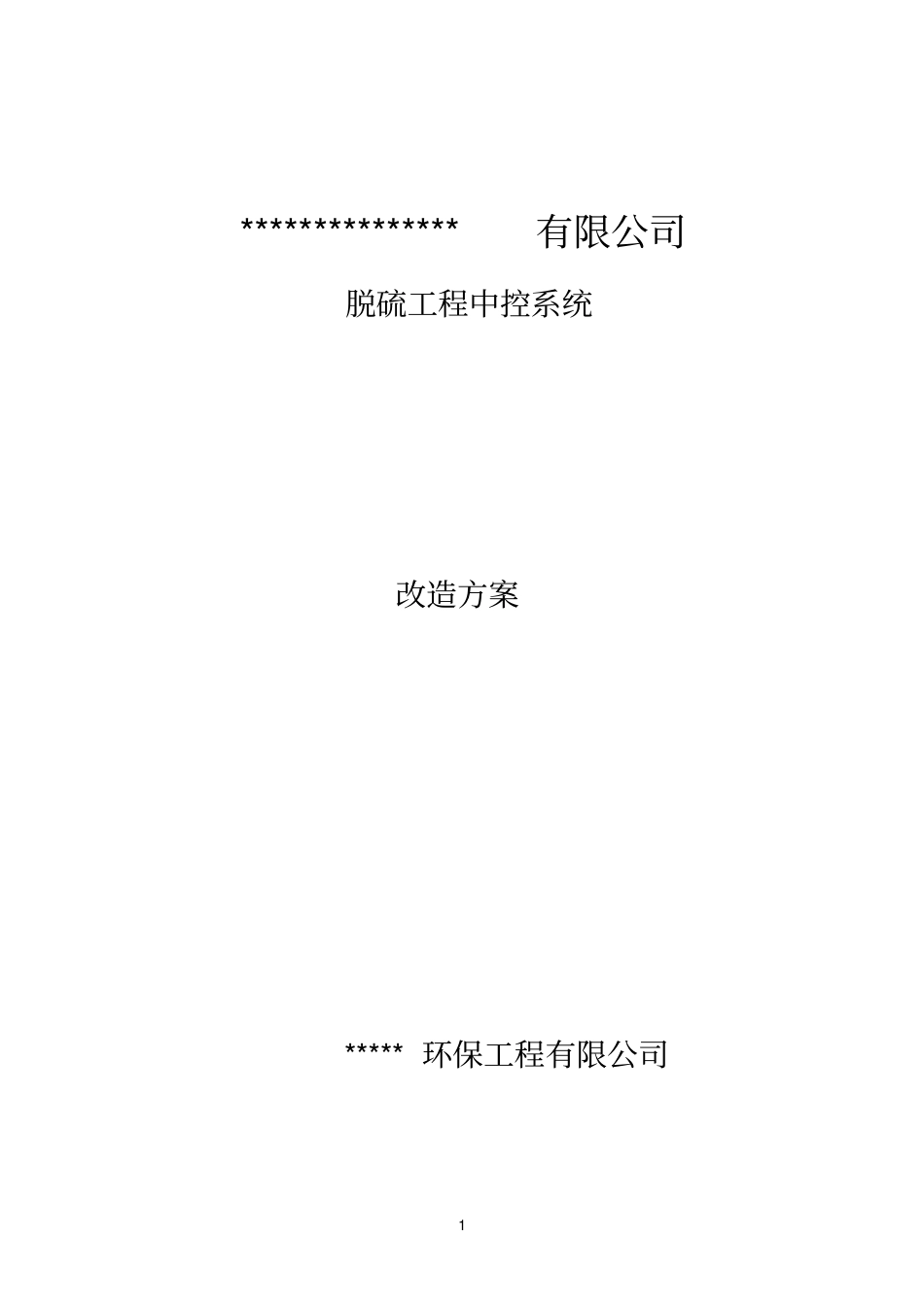

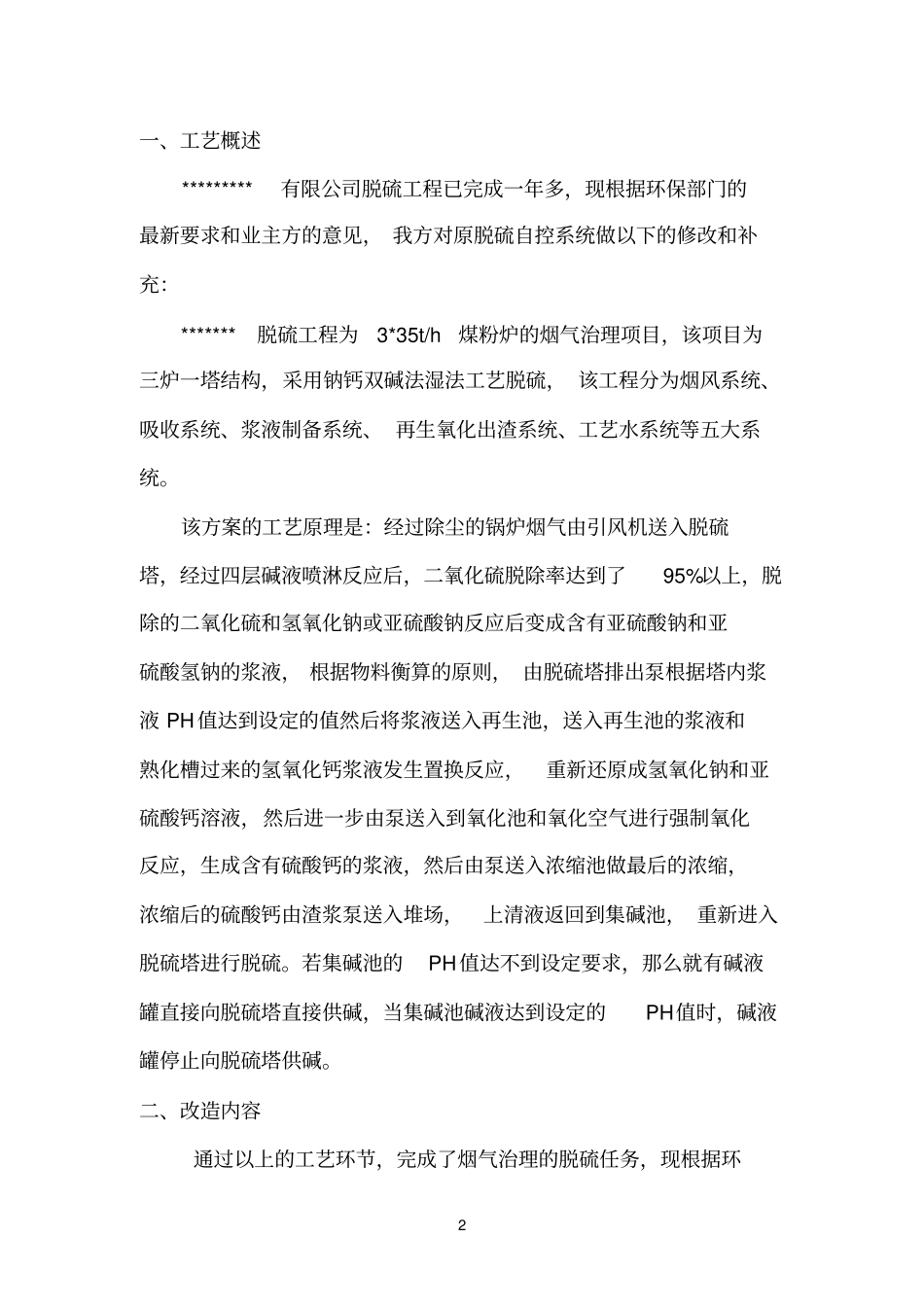

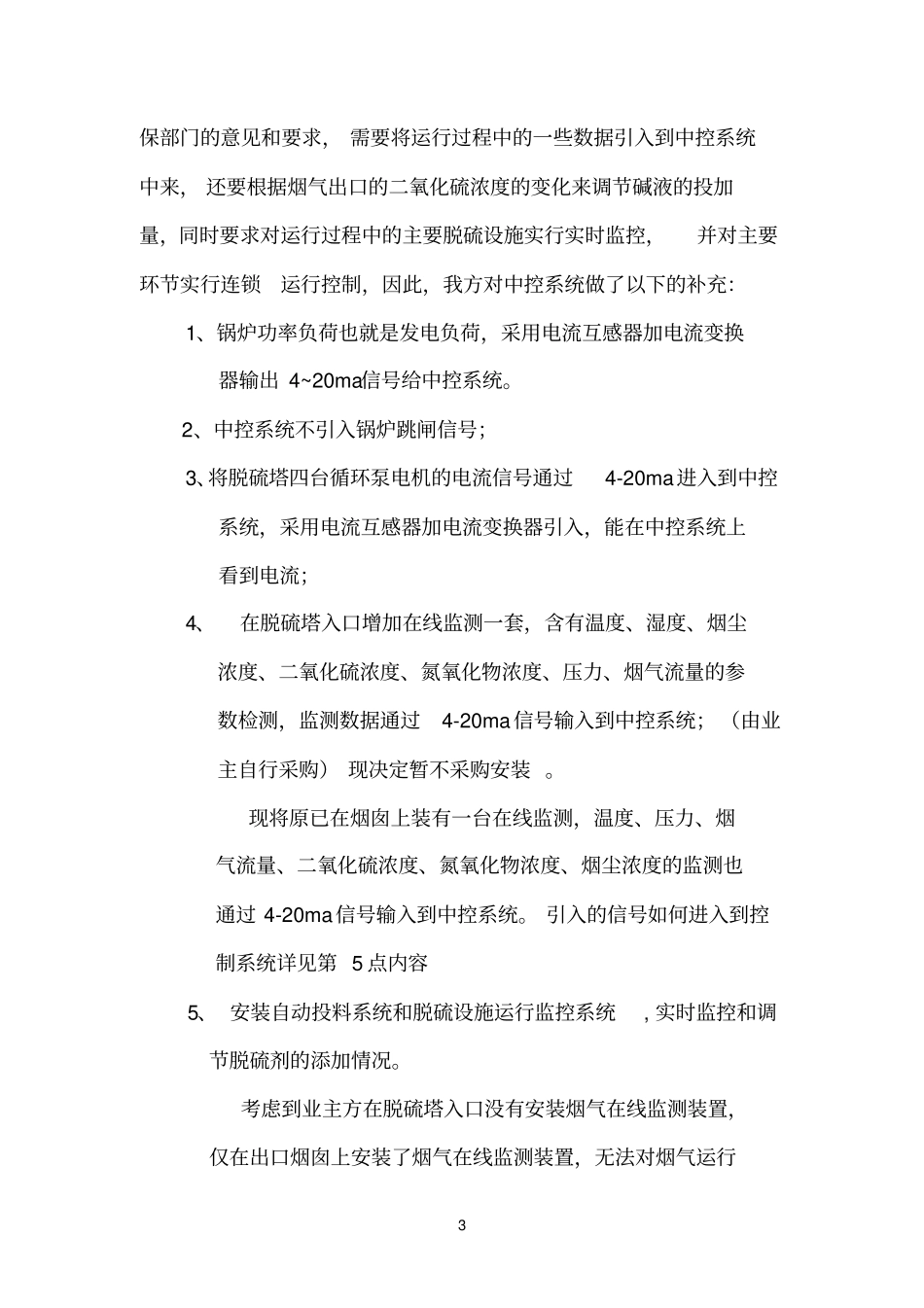

1 ***************有限公司脱硫工程中控系统改造方案***** 环保工程有限公司2 一、工艺概述*********有限公司脱硫工程已完成一年多，现根据环保部门的最新要求和业主方的意见， 我方对原脱硫自控系统做以下的修改和补充：*******脱硫工程为3*35t/h煤粉炉的烟气治理项目，该项目为三炉一塔结构，采用钠钙双碱法湿法工艺脱硫， 该工程分为烟风系统、吸收系统、浆液制备系统、 再生氧化出渣系统、工艺水系统等五大系统。该方案的工艺原理是：经过除尘的锅炉烟气由引风机送入脱硫塔，经过四层碱液喷淋反应后，二氧化硫脱除率达到了95%以上，脱除的二氧化硫和氢氧化钠或亚硫酸钠反应后变成含有亚硫酸钠和亚硫酸氢钠的浆液， 根据物料衡算的原则， 由脱硫塔排出泵根据塔内浆液 PH值达到设定的值然后将浆液送入再生池，送入再生池的浆液和熟化槽过来的氢氧化钙浆液发生置换反应，重新还原成氢氧化钠和亚硫酸钙溶液，然后进一步由泵送入到氧化池和氧化空气进行强制氧化反应，生成含有硫酸钙的浆液，然后由泵送入浓缩池做最后的浓缩，浓缩后的硫酸钙由渣浆泵送入堆场，上清液返回到集碱池， 重新进入脱硫塔进行脱硫。若集碱池的PH值达不到设定要求，那么就有碱液罐直接向脱硫塔直接供碱，当集碱池碱液达到设定的PH值时，碱液罐停止向脱硫塔供碱。二、改造内容通过以上的工艺环节，完成了烟气治理的脱硫任务，现根据环3 保部门的意见和要求， 需要将运行过程中的一些数据引入到中控系统中来， 还要根据烟气出口的二氧化硫浓度的变化来调节碱液的投加量，同时要求对运行过程中的主要脱硫设施实行实时监控，并对主要环节实行连锁运行控制，因此，我方对中控系统做了以下的补充：1、锅炉功率负荷也就是发电负荷，采用电流互感器加电流变换器输出 4~20ma信号给中控系统。2、中控系统不引入锅炉跳闸信号；3、将脱硫塔四台循环泵电机的电流信号通过4-20ma进入到中控系统，采用电流互感器加电流变换器引入，能在中控系统上看到电流；4、在脱硫塔入口增加在线监测一套，含有温度、湿度、烟尘浓度、二氧化硫浓度、氮氧化物浓度、压力、烟气流量的参数检测，监测数据通过4-20ma信号输入到中控系统； （由业主自行采购） 现决定暂不采购安装 。现将原已在烟囱上装有一台在线监测，温度、压力、烟气流量、二氧化硫浓度、氮氧化物浓度、烟尘浓度的监测也通过 4-20ma信号输入到中控系统。 引入的信号如何进入到控制系统详见第 5 点内容5、 安装自动投...
