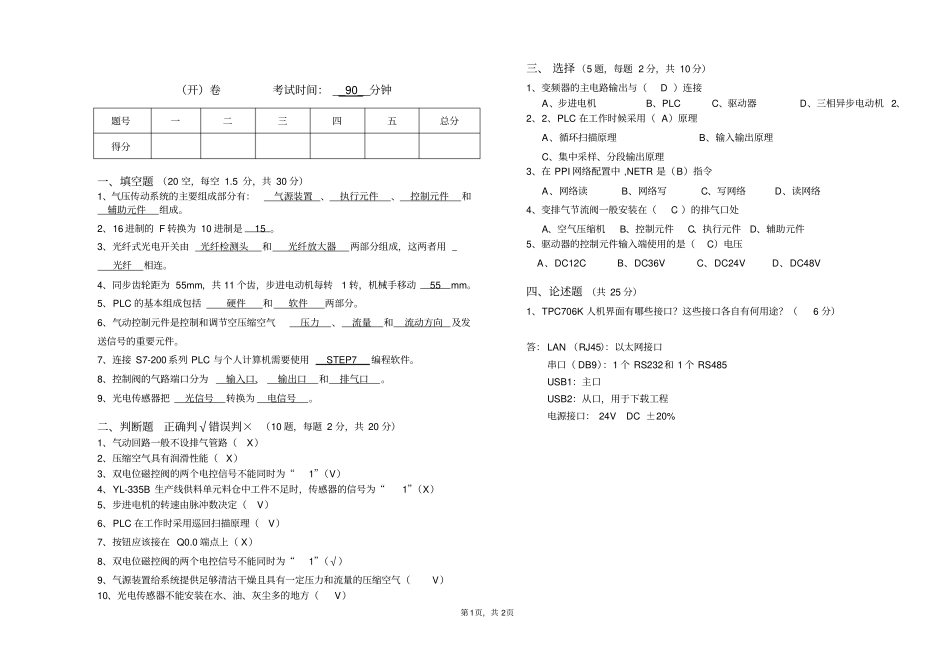

第1页，共 2页（开）卷考试时间： __90__分钟一、填空题 （20 空，每空 1.5 分，共 30 分）1、气压传动系统的主要组成部分有：气源装置、执行元件、控制元件和辅助元件组成。2、16 进制的 F 转换为 10 进制是15 。3、光纤式光电开关由光纤检测头和光纤放大器两部分组成，这两者用光纤相连。4、同步齿轮距为 55mm，共 11 个齿，步进电动机每转1 转，机械手移动55 mm。5、PLC 的基本组成包括硬件和软件两部分。6、气动控制元件是控制和调节空压缩空气压力、流量和流动方向及发送信号的重要元件。7、连接 S7-200 系列 PLC 与个人计算机需要使用STEP7 编程软件。8、控制阀的气路端口分为输入口、输出口和排气口。9、光电传感器把光信号转换为电信号。二、判断题正确判√错误判× （10 题，每题 2 分，共 20 分）1、气动回路一般不设排气管路（X）2、压缩空气具有润滑性能（X）3、双电位磁控阀的两个电控信号不能同时为“1”（V）4、YL-335B 生产线供料单元料仓中工件不足时，传感器的信号为“1”（X）5、步进电机的转速由脉冲数决定（V）6、PLC 在工作时采用巡回扫描原理（V）7、按钮应该接在 Q0.0 端点上（ X）8、双电位磁控阀的两个电控信号不能同时为“1”（√）9、气源装置给系统提供足够清洁干燥且具有一定压力和流量的压缩空气（V）10、光电传感器不能安装在水、油、灰尘多的地方（V）三、 选择 （5 题，每题 2 分，共 10 分）1、变频器的主电路输出与（D ）连接A、步进电机B、PLC C、驱动器D、三相异步电动机 2、2、2、PLC 在工作时候采用（ A）原理A、循环扫描原理B、输入输出原理C、集中采样、分段输出原理3、在 PPI 网络配置中 ,NETR 是（B）指令A、网络读B、网络写C、写网络D、读网络4、变排气节流阀一般安装在（C ）的排气口处A、空气压缩机B、控制元件C、执行元件D、辅助元件5、驱动器的控制元件输入端使用的是（C）电压A、DC12C B、DC36V C、DC24V D、DC48V 四、论述题 （共 25 分）1、TPC706K 人机界面有哪些接口？这些接口各自有何用途？（6 分）答： LAN （RJ45）：以太网接口串口（ DB9）：1 个 RS232和 1 个 RS485 USB1：主口USB2：从口，用于下载工程电源接口： 24V DC ±20% 题号一二三四五总分得分第2页，共 2页2、简述分析磁性开关是如何控制气缸活塞运动的两个位置的？（6 分）答：磁性开关在生产线中用于气缸的伸出或缩回的检测；在装配站中，...
