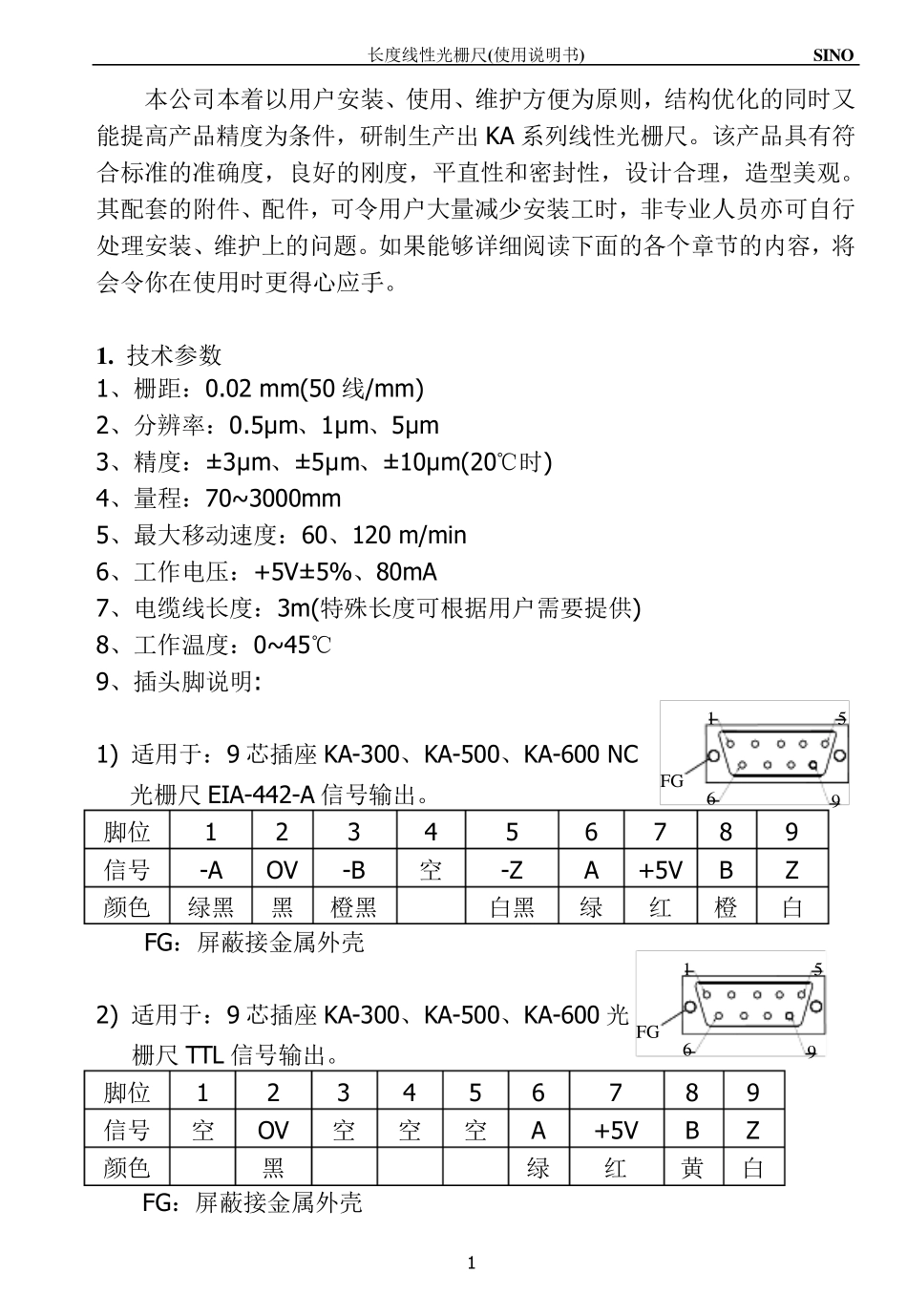

长度线性光栅尺(使用说明书) SINO 1 本公司本着以用户安装、使用、维护方便为原则，结构优化的同时又能提高产品精度为条件，研制生产出 KA 系列线性光栅尺。该产品具有符合标准的准确度，良好的刚度，平直性和密封性，设计合理，造型美观。其配套的附件、配件，可令用户大量减少安装工时，非专业人员亦可自行处理安装、维护上的问题。如果能够详细阅读下面的各个章节的内容，将会令你在使用时更得心应手。 1. 技术参数 1、栅距：0.02 mm(50 线/mm) 2、分辨率：0.5µm、1µm、5µm 3、精度：±3µm、±5µm、± 10µm(20℃时) 4、量程：70~3000mm 5、最大移动速度：60、120 m/min 6、工作电压：+5V± 5%、80mA 7、电缆线长度：3m(特殊长度可根据用户需要提供) 8、工作温度：0~45℃ 9、插头脚说明: 1) 适用于：9 芯插座 KA-300、KA-500、KA-600 NC 光栅尺 EIA-442-A 信号输出。 脚位 1 2 3 4 5 6 7 8 9 信号 -A OV -B 空 -Z A +5V B Z 颜色 绿黑 黑 橙黑 白黑 绿 红 橙 白 FG：屏蔽接金属外壳 2) 适用于：9 芯插座 KA-300、KA-500、KA-600 光 栅尺 TTL 信号输出。 脚位 1 2 3 4 5 6 7 8 9 信号 空 OV 空 空 空 A +5V B Z 颜色 黑 绿 红 黄 白 FG：屏蔽接金属外壳 1569FG1569FG 长度线性光栅尺(使用说明书) SINO 2 3) 适用于：7 芯插座KA-300、KA-500、 KA-600 光栅尺TTL 信号输出： 脚位 1 2 3 4 5 6 7 信号 OV 空 A B +5V Z 屏蔽 颜色 黑 绿 橙 棕 白 10、信号波形图 TTL 信号输出： EIA-442-A 信号输出： 11、原点位置每 50mm 一个 12、光栅尺输出的脉冲信号周期 pw 分辨率 每脉冲当量 pw 5µm 20µm 1µm 4µm 0.5µm 2µm 716pwABZ90°相位差5V信号周期ABABZZ信号周期 长度线性光栅尺(使用说明书) SINO 3 2. 光栅尺的结构： 线栅尺主要由尺体和读数头组成，结构如图1 所示。 图1 1、尺体 2、电缆 3、读数头 4、读数头固定连接板 3. 选配构件 为了使光栅尺在不同场合都能顺利安装和正常使用，本公司为光栅尺设计了以下配件。 3.1 A型尺罩：用于精基面安装、防油、防屑。(图2) 尺体端盖读数头安装孔调节螺钉密封胶条尺体安装孔231松紧螺钉KA-3002尺体端盖尺体安装孔KA-5001读数头安装孔3密封胶条松紧螺钉4调节螺钉读数头安装孔3调节螺钉松紧螺钉2密封胶条尺体安装孔尺体端...
