广联达导入CAD图常见问题及解决方法

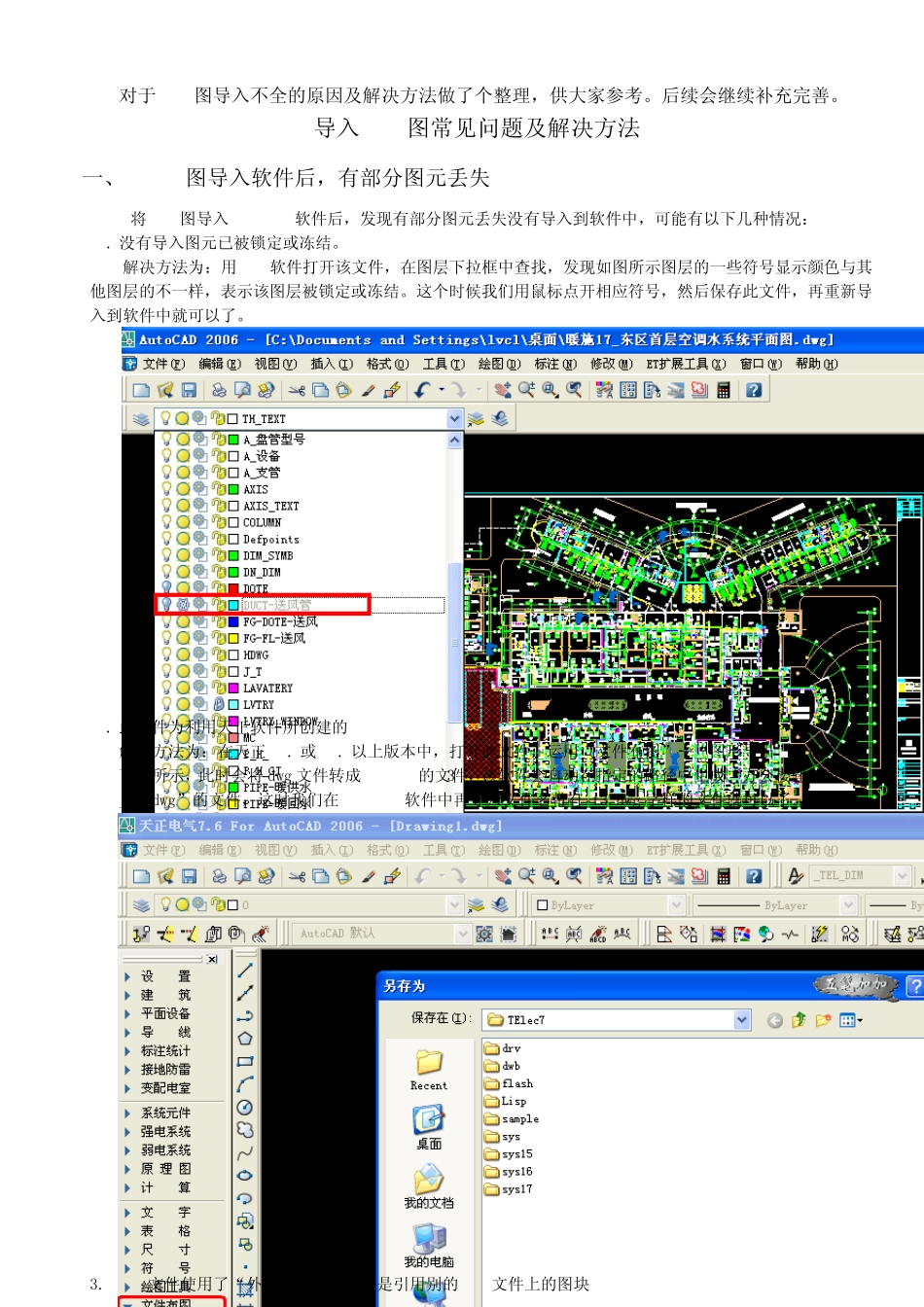

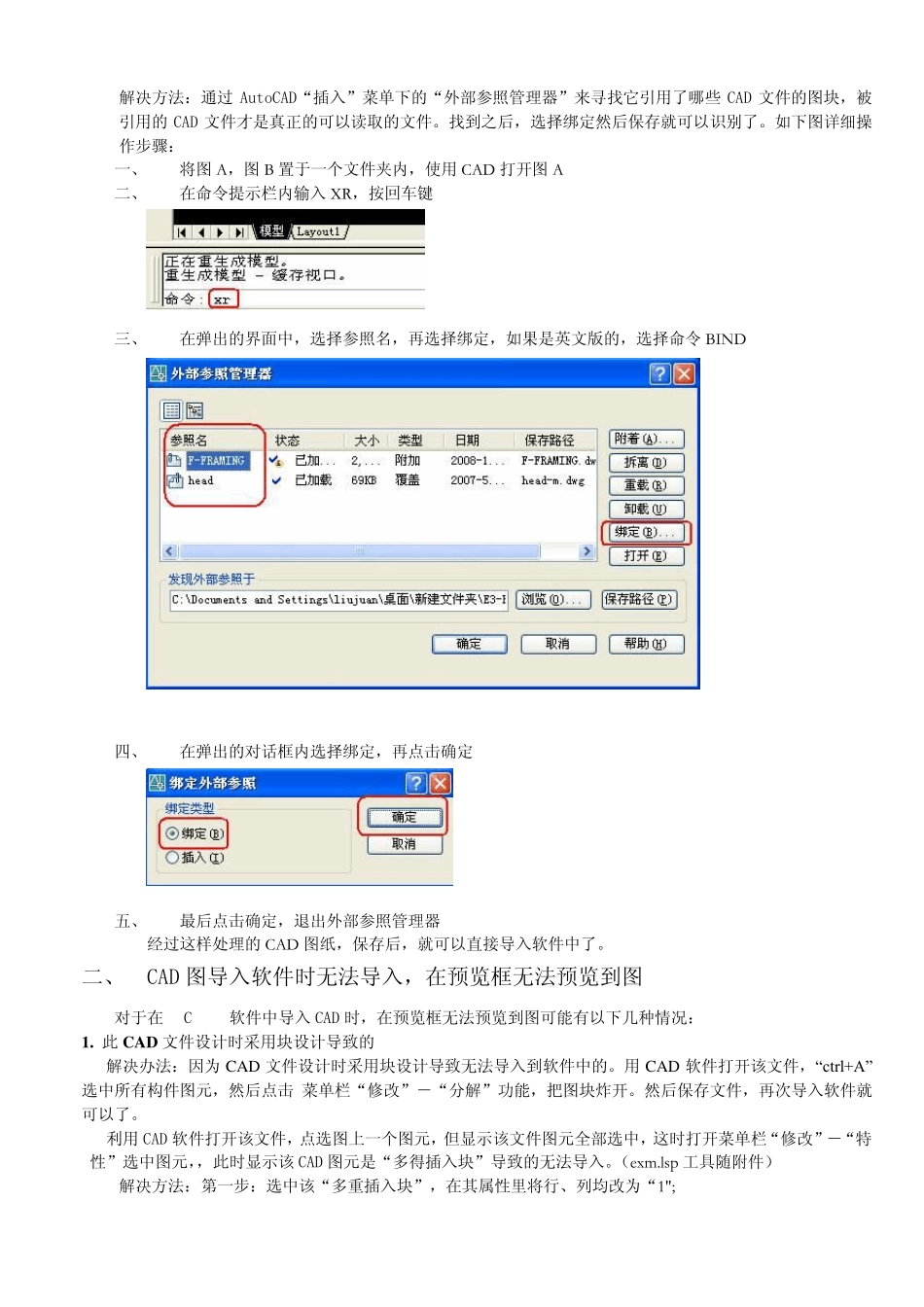

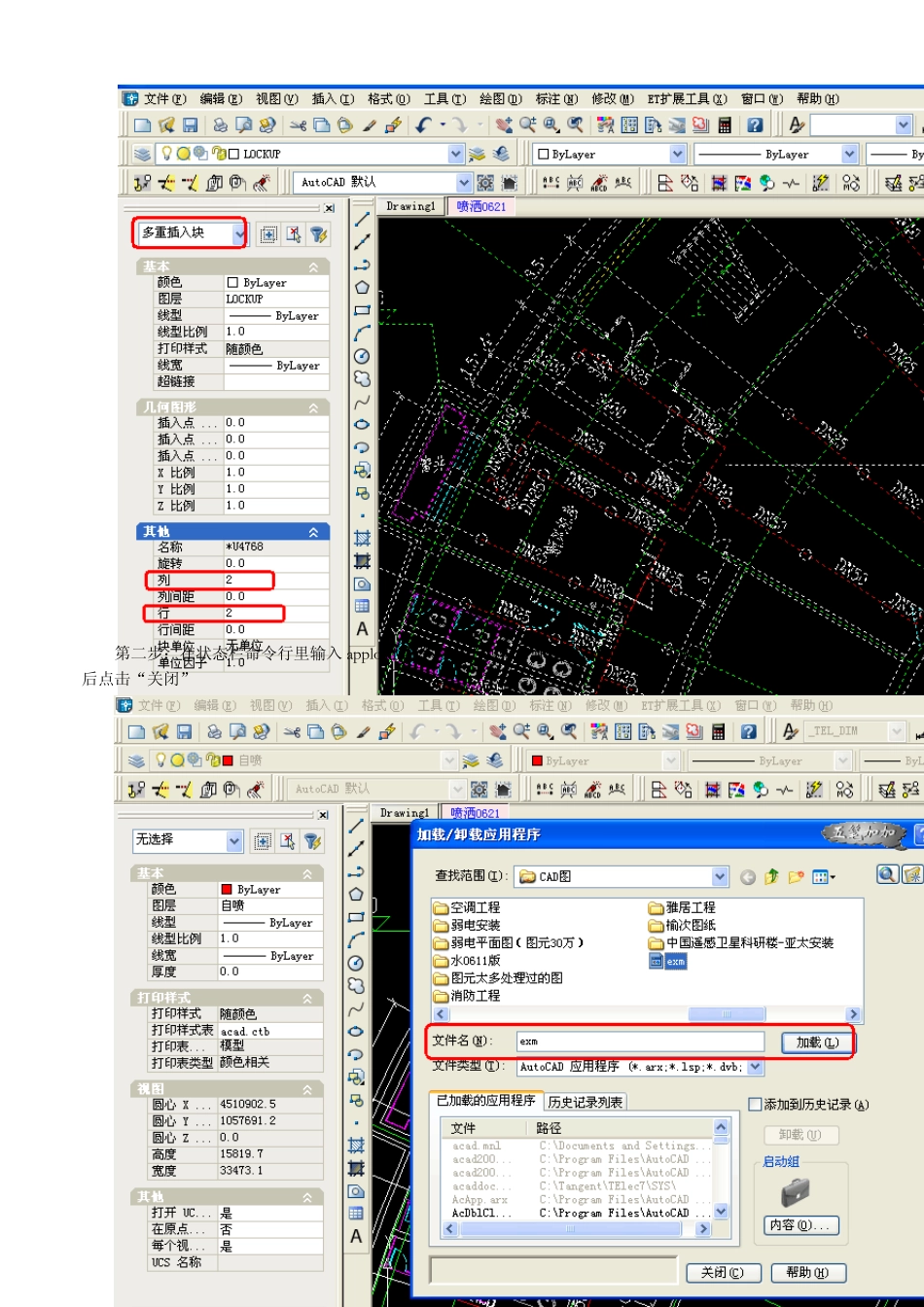

对于CAD图导入不全的原因及解决方法做了个整理，供大家参考。后续会继续补充完善。 导入CAD图常见问题及解决方法 一、 CAD图导入软件后，有部分图元丢失 将CAD图导入GCL2008软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况： 1. 没有导入图元已被锁定或冻结。 解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。 2. 此文件为利用天正软件所创建的 解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg 文件转成 TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008软件中再导入文件名带有_t3.dwg 字样的文件就可以了。 3. CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块 解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些 CAD 文件的图块，被引用的 CAD 文件才是真正的可以读取的文件。找到之后，选择绑定然后保存就可以识别了。如下图详细操作步骤： 一、 将图 A，图 B 置于一个文件夹内，使用 CAD 打开图 A 二、 在命令提示栏内输入 XR，按回车键 三、 在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令 BIND 四、 在弹出的对话框内选择绑定，再点击确定 五、 最后点击确定，退出外部参照管理器 经过这样处理的 CAD 图纸，保存后，就可以直接导入软件中了。 二、 CAD 图导入软件时无法导入，在预览框无法预览到图 对于在 GCL2008软件中导入 CAD 时，在预览框无法预览到图可能有以下几种情况： 1. 此 C A D 文件设计时采用块设计导致的 解决办法：因为 CAD 文件设计时采用块设计导致无法导入到软件中的。用 CAD 软件打开该文件，“ctrl+A”选中所有构件图元，然后点击 菜单栏“修改”－“分解”功能，把图块炸开。然后保存文件，再次导入软件就可以了。 2.利用 CAD 软件打开该文件，点选图上一个图元，但显示该文件图元全部选中，这时打开菜单栏“修改”－“特性”选中图元，，此时显示该 CAD 图元是“多得插入块”导致的无法导入。（exm.lsp 工具随附件） 解决方法：第一步：选中该“多重插入块”，在其属性里...
