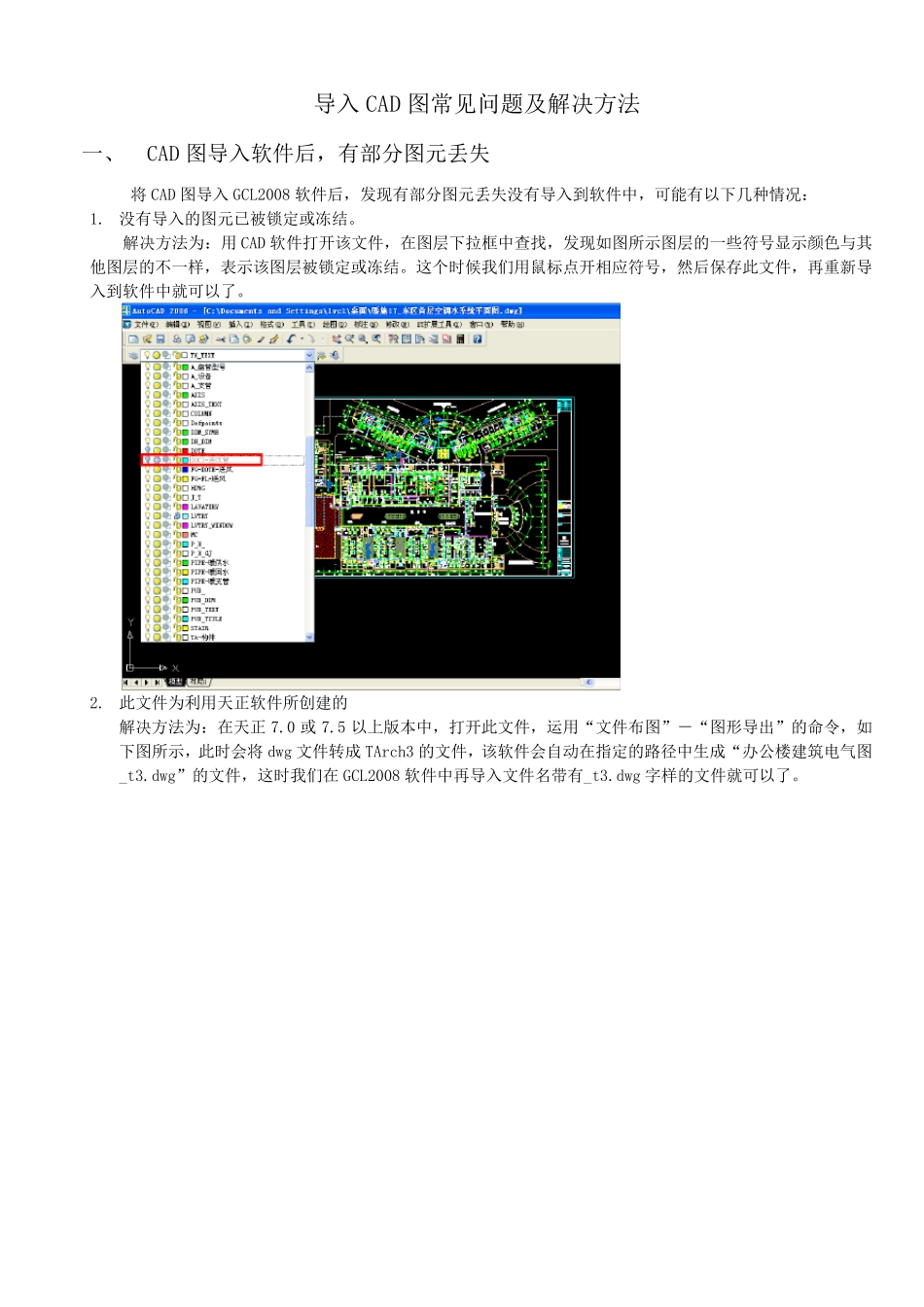

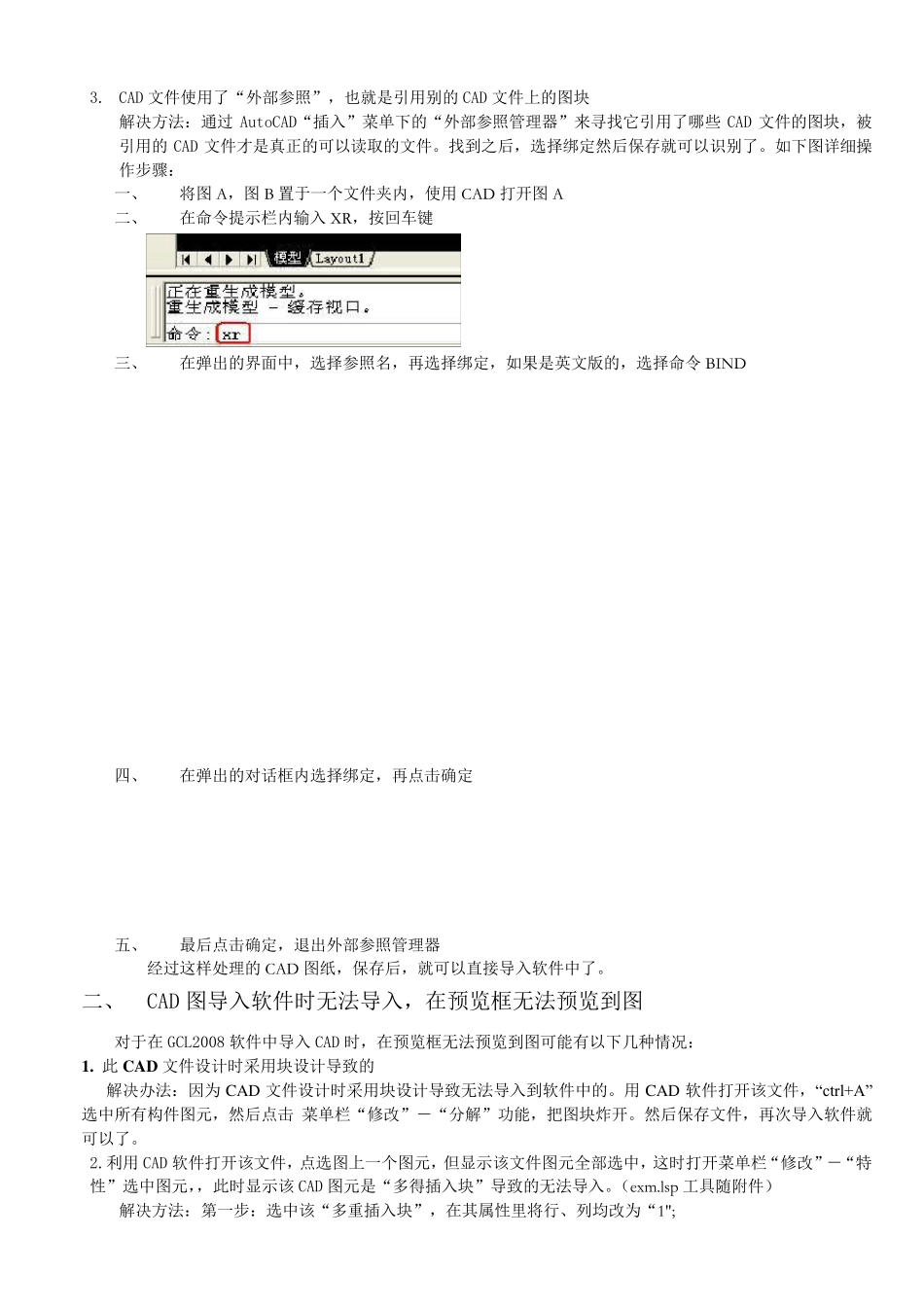

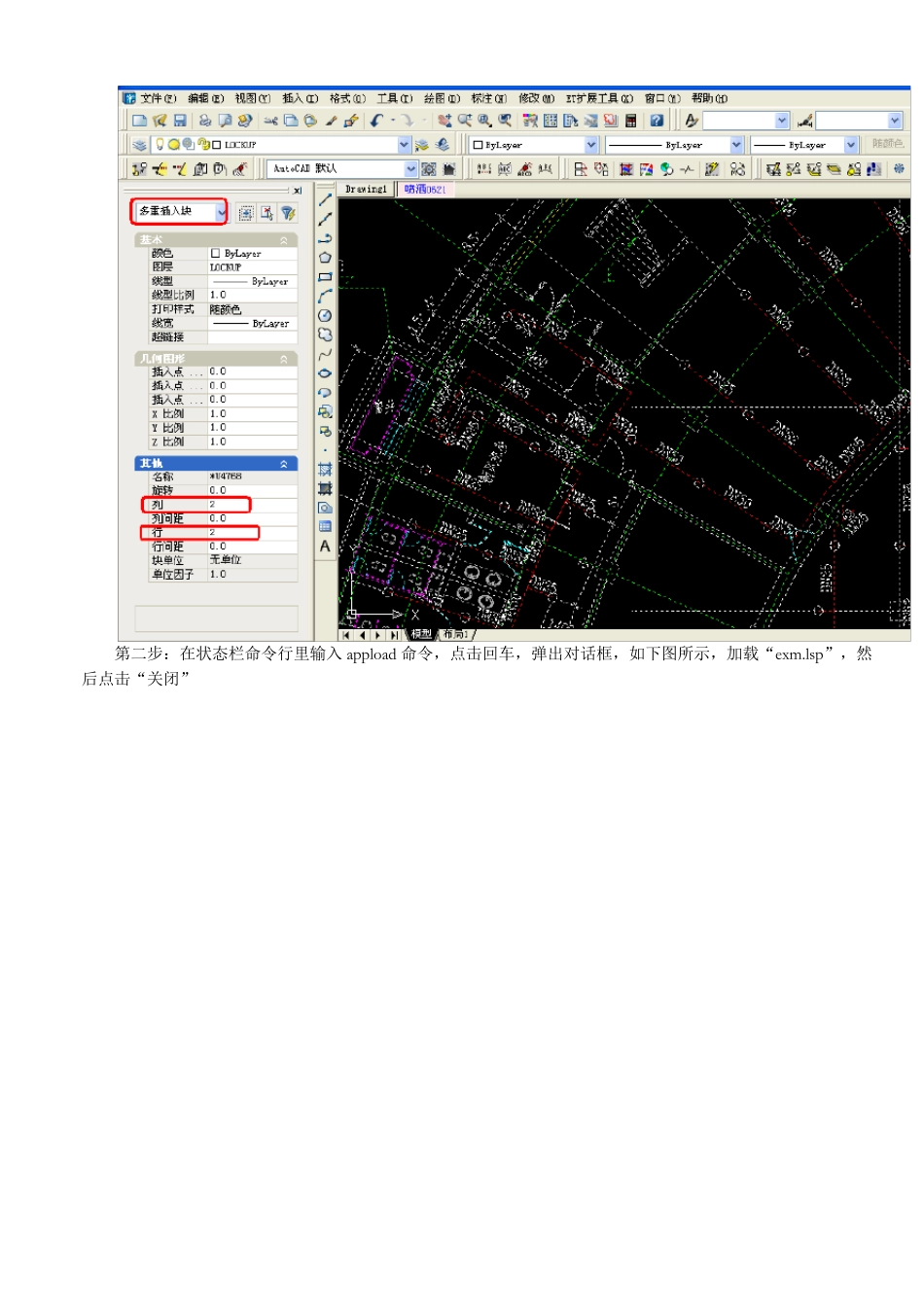

导入CAD 图常见问题及解决方法 一、 CAD 图导入软件后，有部分图元丢失 将CAD 图导入GCL2008 软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况： 1. 没有导入的图元已被锁定或冻结。 解决方法为：用CAD 软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。 2. 此文件为利用天正软件所创建的 解决方法为：在天正7.0 或7.5 以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg 文件转成 TArch3 的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008 软件中再导入文件名带有_t3.dwg 字样的文件就可以了。 3. CAD 文件使用了“外部参照”，也就是引用别的 CAD 文件上的图块 解决方法：通过 AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些 CAD 文件的图块，被引用的 CAD 文件才是真正的可以读取的文件。找到之后，选择绑定然后保存就可以识别了。如下图详细操作步骤： 一、 将图 A，图 B 置于一个文件夹内，使用CAD 打开图 A 二、 在命令提示栏内输入 XR，按回车键 三、 在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令 BIND 四、 在弹出的对话框内选择绑定，再点击确定 五、 最后点击确定，退出外部参照管理器 经过这样处理的 CAD 图纸，保存后，就可以直接导入软件中了。 二、 CAD 图导入软件时无法导入，在预览框无法预览到图 对于在 GCL2008 软件中导入 CAD 时，在预览框无法预览到图可能有以下几种情况： 1. 此C A D 文件设计时采用块设计导致的 解决办法：因为CAD 文件设计时采用块设计导致无法导入到软件中的。用CAD 软件打开该文件，“ctrl+A”选中所有构件图元，然后点击 菜单栏“修改”－“分解”功能，把图块炸开。然后保存文件，再次导入软件就可以了。 2.利用CAD 软件打开该文件，点选图上一个图元，但显示该文件图元全部选中，这时打开菜单栏“修改”－“特性”选中图元，，此时显示该CAD 图元是“多得插入块”导致的无法导入。（exm.lsp 工 具 随 附 件） 解决方法：第 一步：选中该“多重 插入块”，在其 属 性里 将行 、列 均 改为“1"; 第二步：在状态栏...
