零星构件钢筋的处理 —GGJ2013 自定义线截面编辑 做工程的时候，您还在为压顶、挑檐、飘窗以及一些构造多样、配筋复杂异形节点而苦恼吗
钢筋量不多，但是用其它钢筋或手工计算来处理，费时费力
GGJ2013 1668 版本重磅推出自定义线截面编辑，快速准确处理各种零星构件钢筋量

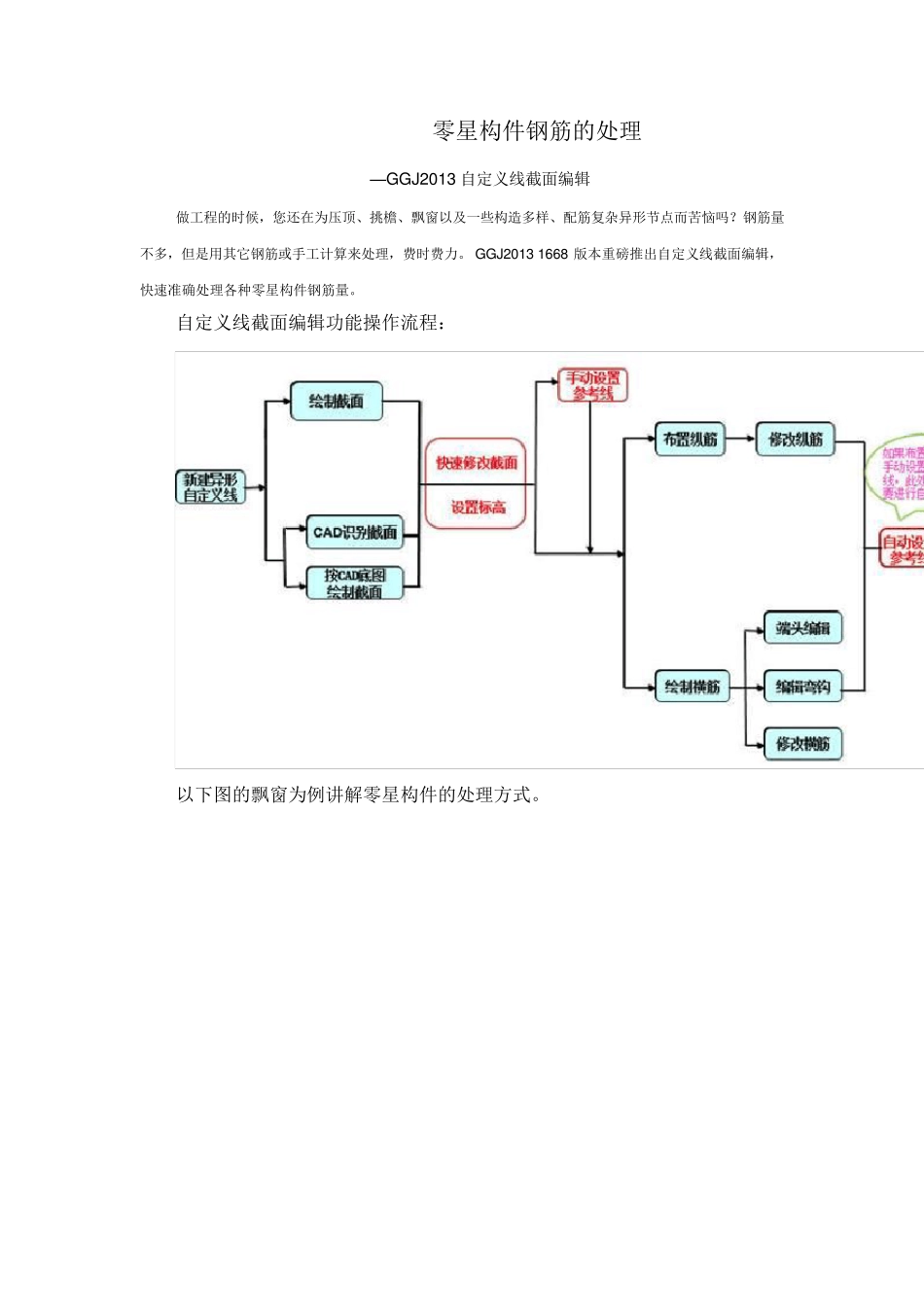

自定义线截面编辑功能操作流程： 以下图的飘窗为例讲解零星构件的处理方式

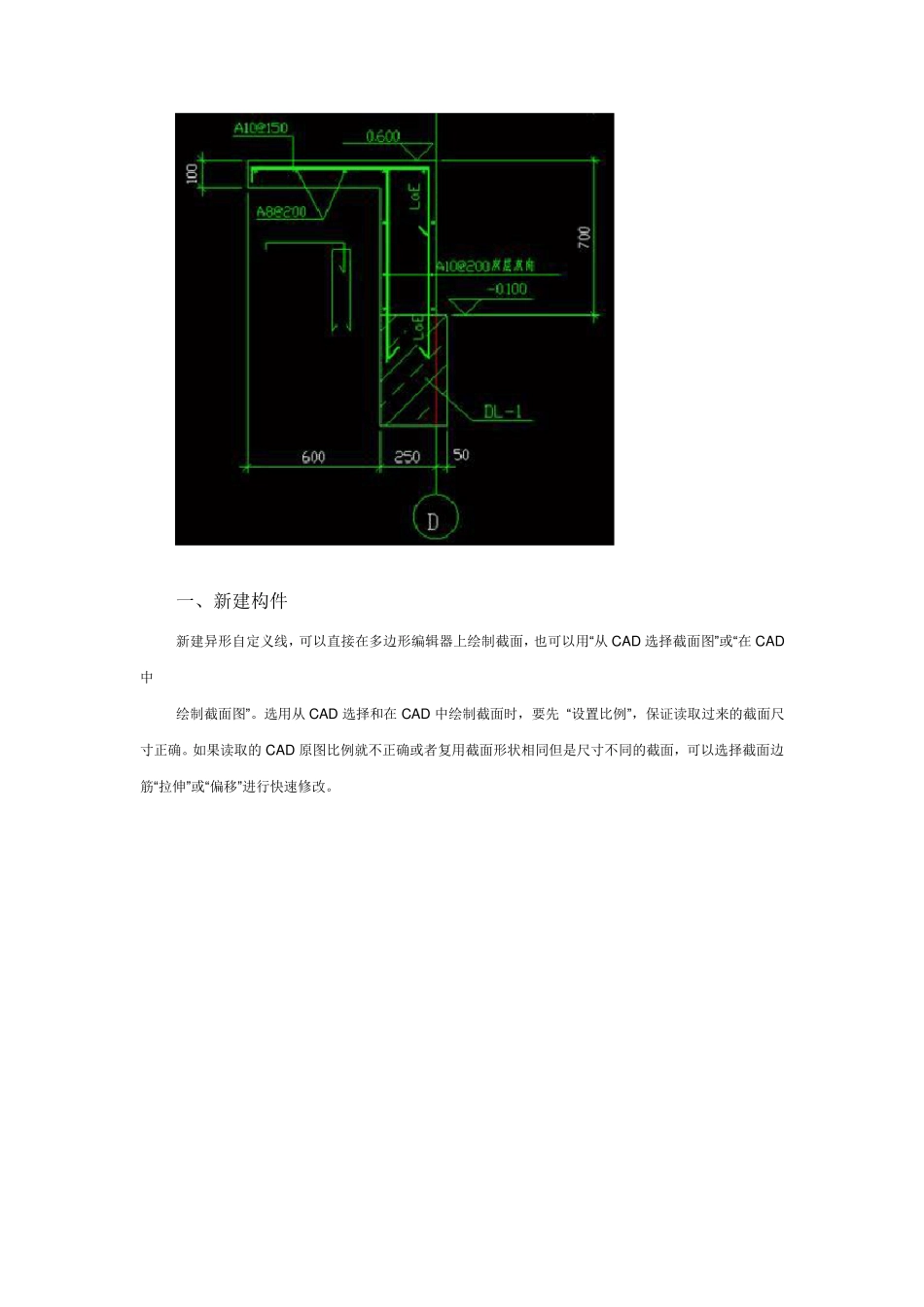

一、新建构件 新建异形自定义线，可以直接在多边形编辑器上绘制截面，也可以用“从 CAD 选择截面图”或“在 CAD中 绘制截面图”
选用从 CAD 选择和在 CAD 中绘制截面时，要先 “设置比例”，保证读取过来的截面尺寸正确
如果读取的 CAD 原图比例就不正确或者复用截面形状相同但是尺寸不同的截面，可以选择截面边筋“拉伸”或“偏移”进行快速修改

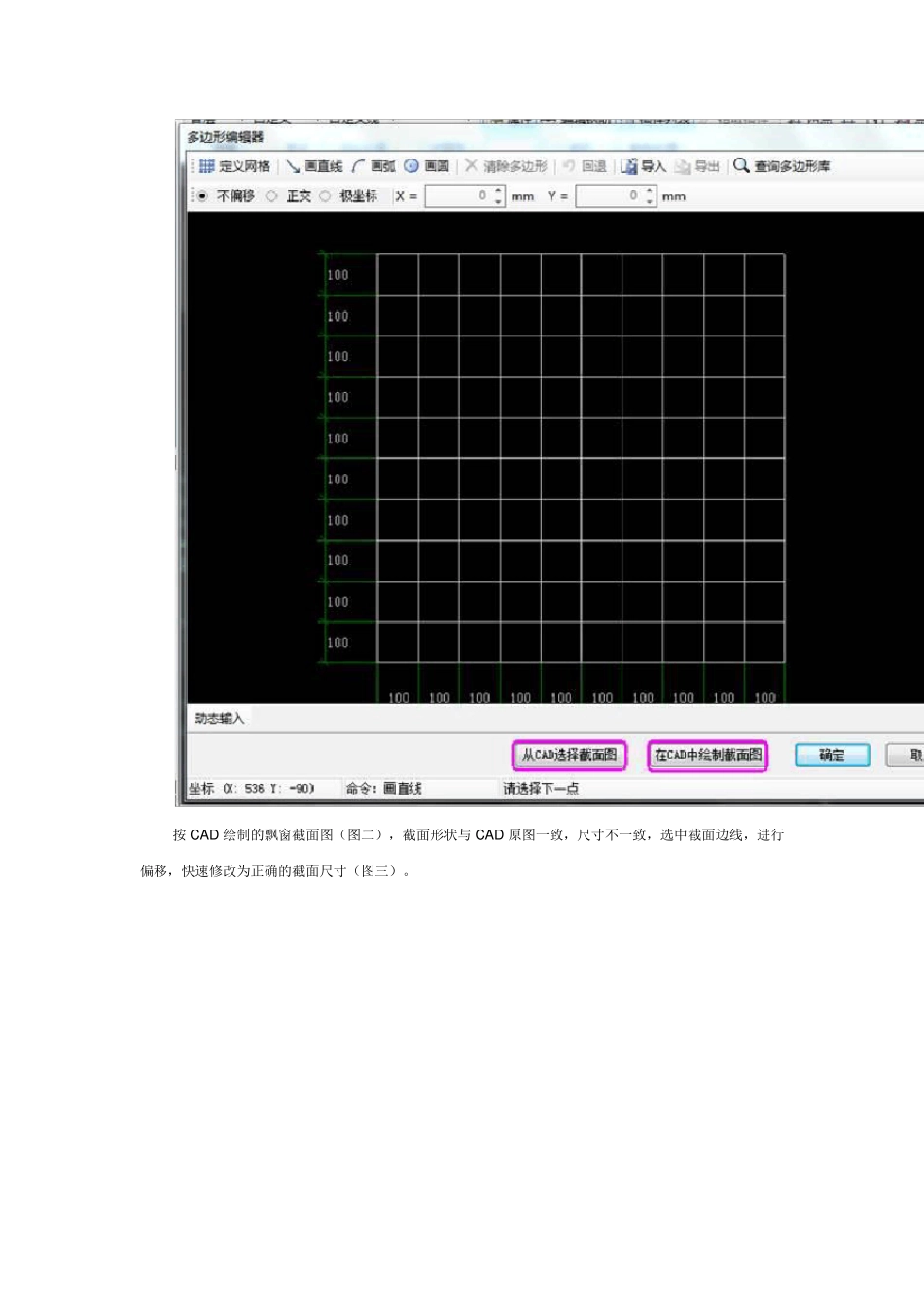

按CAD 绘制的飘窗截面图（图二），截面形状与CAD 原图一致，尺寸不一致，选中截面边线，进行偏移，快速修改为正确的截面尺寸（图三）
根据所建的构件正确选择自定义线的构件类型，工程导入GCL软件时，会根据构件类型进行匹配
二、设置标高 CAD 图纸中标高一般都在节点图上标识
绘制好截面后，“配筋”页签→ 触发“设置标高”→ 选择截面边线→ 输入 标高（图四），此处的标高支持直接修改，在此处定义的标高与属性中的起点/终点顶标高联动
三、手动设置参考线 1
应用场景：同一个异形节点中有纵筋在外侧也有横筋在外侧的情况（图五）
软件操作：软件中自定义截面上蓝色虚线为参考线，参照蓝线布置钢筋，布置上的纵筋的中点、横筋的中线 与参考线重合
对于（图五）横筋在外侧的应设置参考线的偏移值为bhc+dl/2（图六）（其中bhc表示保护层，dl 表示线筋直径），对于纵筋在外侧的应设置参考线的偏移值为bhc+dp /2（图六）（其中dp 表示点筋直径）
可以同时选多条参考线进行设置
