广联达知识点分享

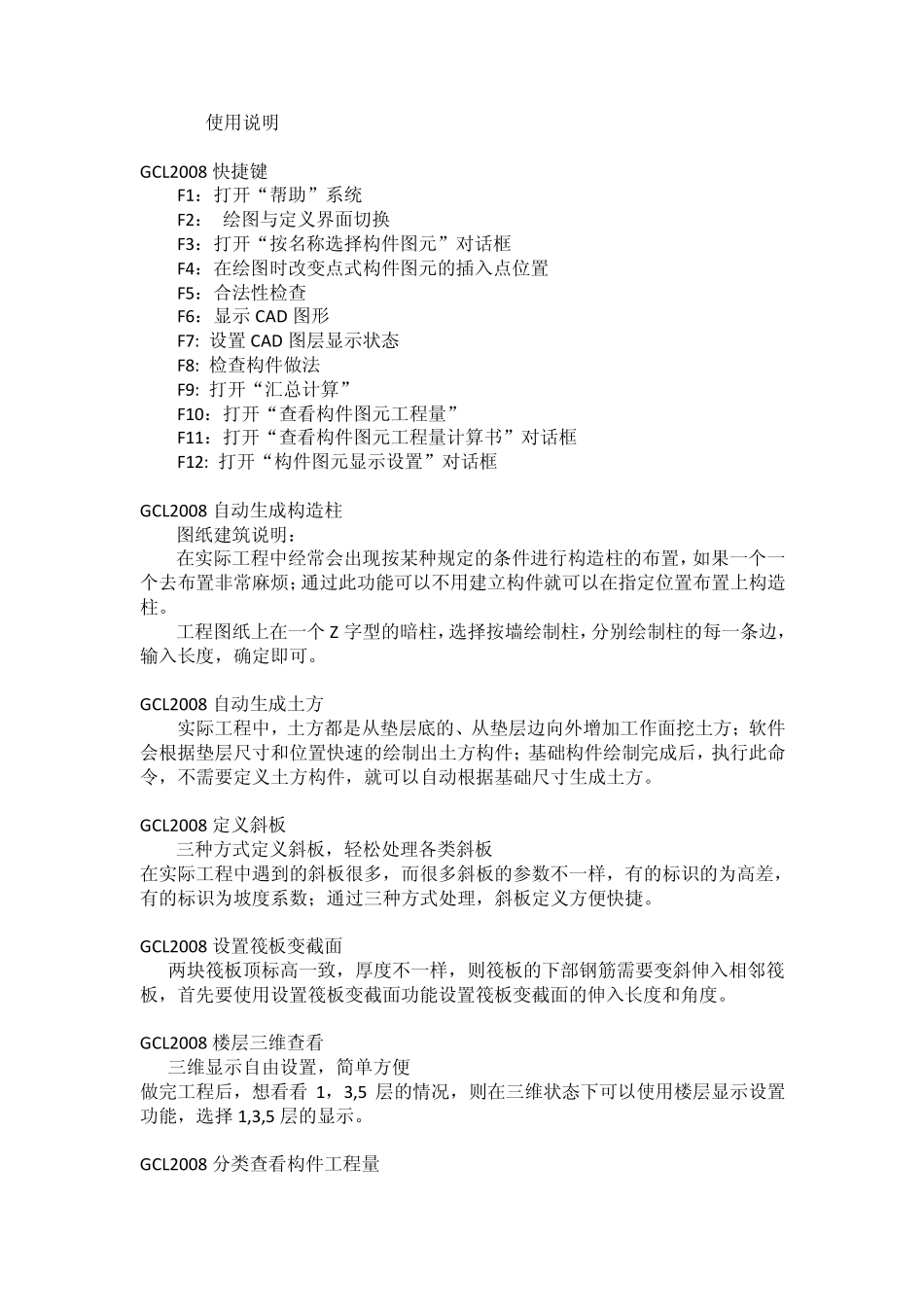

广联达知识点分享_第1页
1/23

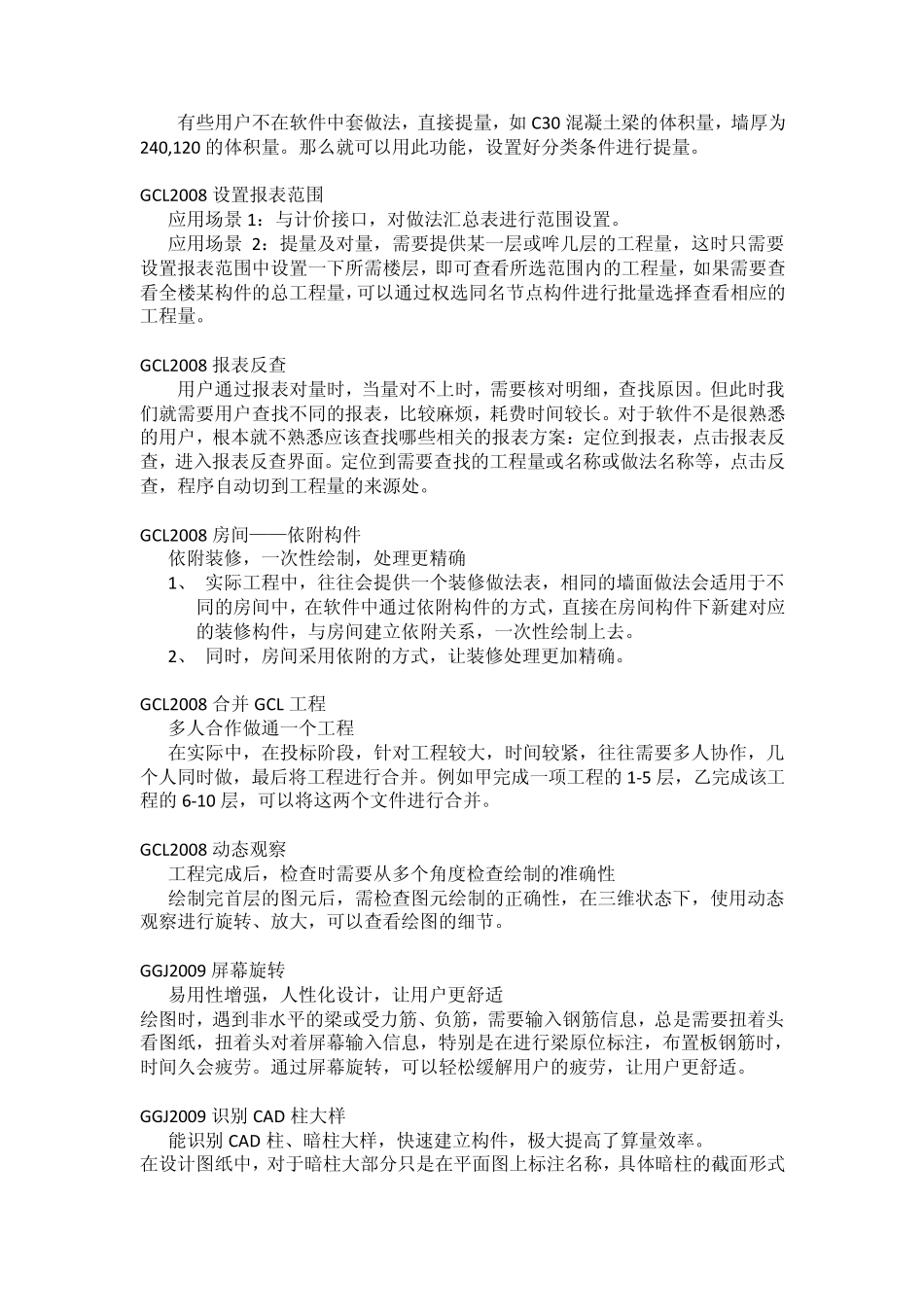

广联达知识点分享_第2页
2/23

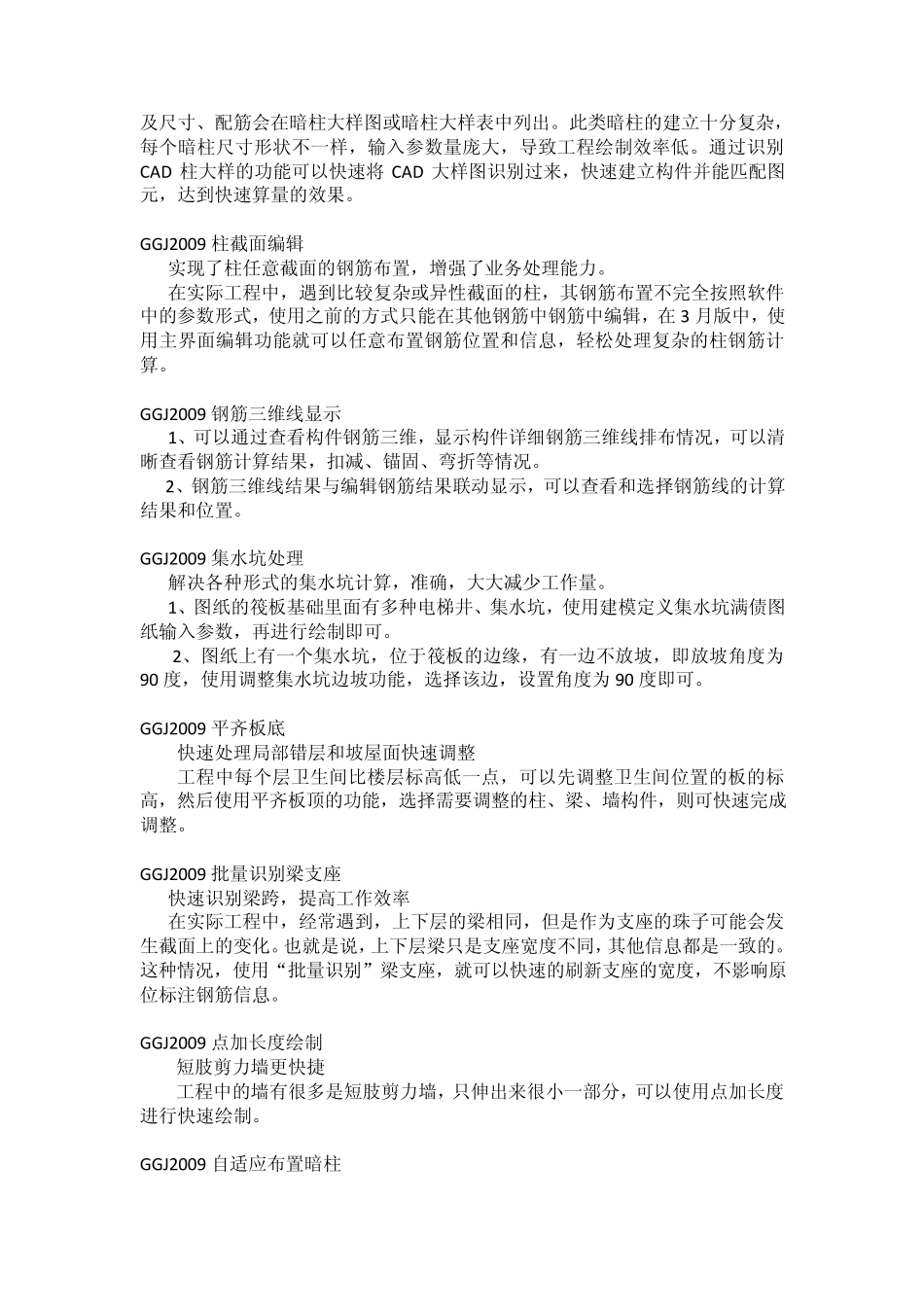

广联达知识点分享_第3页
3/23
使用说明 GCL2008 快捷键 F1:打开“帮助”系统 F2: 绘图与定义界面切换 F3:打开“按名称选择构件图元”对话框 F4:在绘图时改变点式构件图元的插入点位置 F5:合法性检查 F6:显示 CAD 图形 F7: 设置 CAD 图层显示状态 F8: 检查构件做法 F9: 打开“汇总计算” F10:打开“查看构件图元工程量” F11:打开“查看构件图元工程量计算书”对话框 F12: 打开“构件图元显示设置”对话框 GCL2008 自动生成构造柱 图纸建筑说明: 在实际工程中经常会出现按某种规定的条件进行构造柱的布置,如果一个一个去布置非常麻烦;通过此功能可以不用建立构件就可以在指定位置布置上构造柱。 工程图纸上在一个 Z 字型的暗柱,选择按墙绘制柱,分别绘制柱的每一条边,输入长度,确定即可。 GCL2008 自动生成土方 实际工程中,土方都是从垫层底的、从垫层边向外增加工作面挖土方;软件会根据垫层尺寸和位置快速的绘制出土方构件;基础构件绘制完成后,执行此命令,不需要定义土方构件,就可以自动根据基础尺寸生成土方。 GCL2008 定义斜板 三种方式定义斜板,轻松处理各类斜板 在实际工程中遇到的斜板很多,而很多斜板的参数不一样,有的标识的为高差,有的标识为坡度系数;通过三种方式处理,斜板定义方便快捷。 GCL2008 设置筏板变截面 两块筏板顶标高一致,厚度不一样,则筏板的下部钢筋需要变斜伸入相邻筏板,首先要使用设置筏板变截面功能设置筏板变截面的伸入长度和角度。 GCL2008 楼层三维查看 三维显示自由设置,简单方便 做完工程后,想看看 1,3,5 层的情况,则在三维状态下可以使用楼层显示设置功能,选择 1,3,5 层的显示。 GCL2008 分类查看构件工程量 有些用户不在软件中套做法,直接提量,如 C30 混凝土梁的体积量,墙厚为240,120 的体积量。那么就可以用此功能,设置好分类条件进行提量。 GCL2008 设置报表范围 应用场景 1:与计价接口,对做法汇总表进行范围设置。 应用场景 2:提量及对量,需要提供某一层或哞几层的工程量,这时只需要设置报表范围中设置一下所需楼层,即可查看所选范围内的工程量,如果需要查看全楼某构件的总工程量,可以通过权选同名节点构件进行批量选择查看相应的工程量。 GCL2008 报表反查 用户通过报表对量时,当量对不上时,需要核对明细,查找原因。但此时我们就需要用户查找不同的报表,比较麻烦,耗费时间较长。对于软件不是很熟悉的用户,根本就不熟...
