康明斯250KW发电机组技术规格书

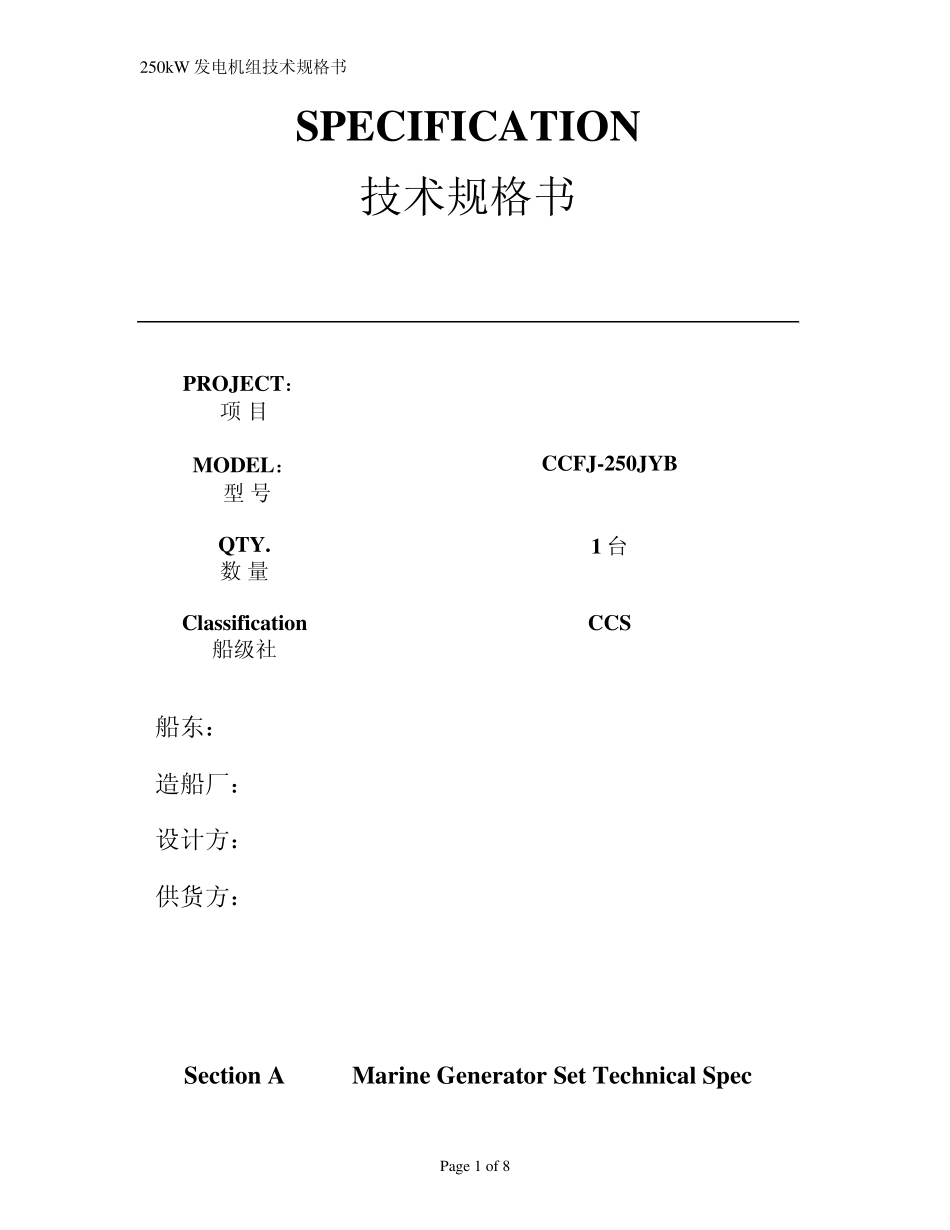

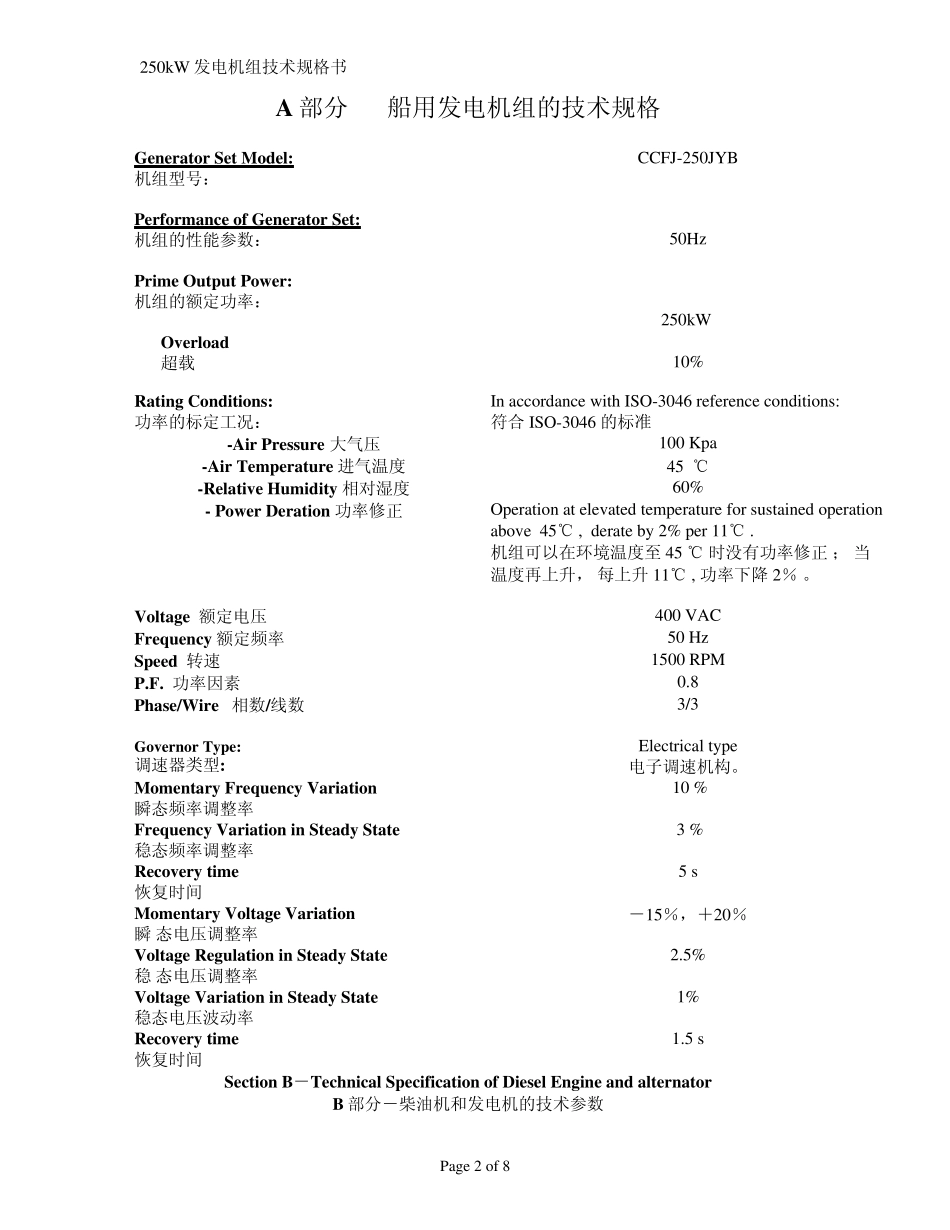

250k W 发电机组技术规格书 Pag e 1 o f 8 SPECIFICATION 技术规格书 PROJECT： 项 目 MODEL： 型 号 CCFJ-250JYB QTY. 数 量 1 台 Classification 船级社 CCS 船东： 造船厂： 设计方： 供货方： Section A Marine Generator Set Technical Spec 250kW 发电机组技术规格书 Page 2 of 8 A 部分 船用发电机组的技术规格 Generator Set Model: 机组型号： CCFJ-250JYB Performance of Generator Set: 机组的性能参数： 50Hz Prime Output Power: 机组的额定功率： 250kW Overload 超载 10% Rating Conditions: 功率的标定工况： In accordance with ISO-3046 reference conditions: 符合 ISO-3046 的标准 -Air Pressure 大气压 100 Kpa -Air Temperature 进气温度 45 ℃ -Relative Humidity 相对湿度 60% - Power Deration 功率修正 Operation at elevated temperature for sustained operation above 45℃ , derate by 2% per 11℃ . 机组可以在环境温度至 45 ℃ 时没有功率修正 ； 当温度再上升， 每上升 11℃ , 功率下降 2％ 。 Voltage 额定电压 400 VAC Frequency 额定频率 50 Hz Speed 转速 1500 RPM P.F. 功率因素 0.8 Phase/Wire 相数/线数 3/3 Governor Type: 调速器类型: Electrical type 电子调速机构。 Momentary Frequency Variation 瞬态频率调整率 10 % Frequency Variation in Steady State 稳态频率调整率 3 % Recovery time 恢复时间 5 s Momentary Voltage Variation 瞬 态电压调整率 －15％，＋20％ Voltage Regulation in Steady State 稳 态电压调整率 2.5% Voltage Variation in Steady State 稳态电压波动率 1% Recovery time 恢复时间 1.5 s Section B－Technical Specification of Diesel Engine and alternator B 部分－柴油机和发电机的技术参数 250kW 发电机组技术规格书 Page 3 of 8 Engine Model: 柴油机型号： NTA855-G2M - Continous Rating 额 定 功 率 283KW @ 1500RPM General Configuration: 结构综述 - No. of cycle 冲程数 4 -No. of cylinders 气缸数 6 nos. 6 缸 - Bore x stroke 缸径 x 冲程 140 mm x 152mm - Displacement 排量 14i...
