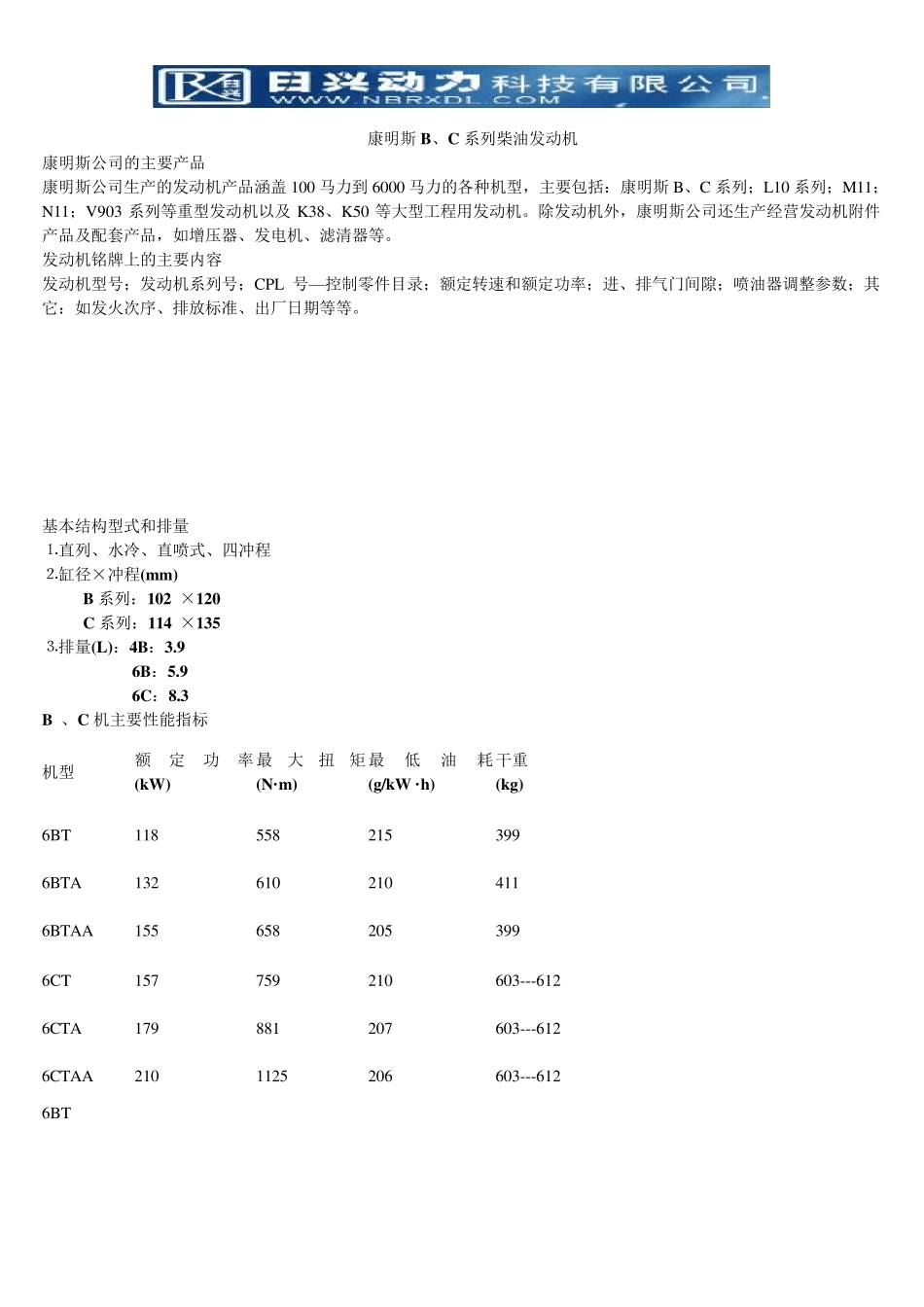

康明斯BC系列柴油发动机维修技术(宁波)_第1页
1/7

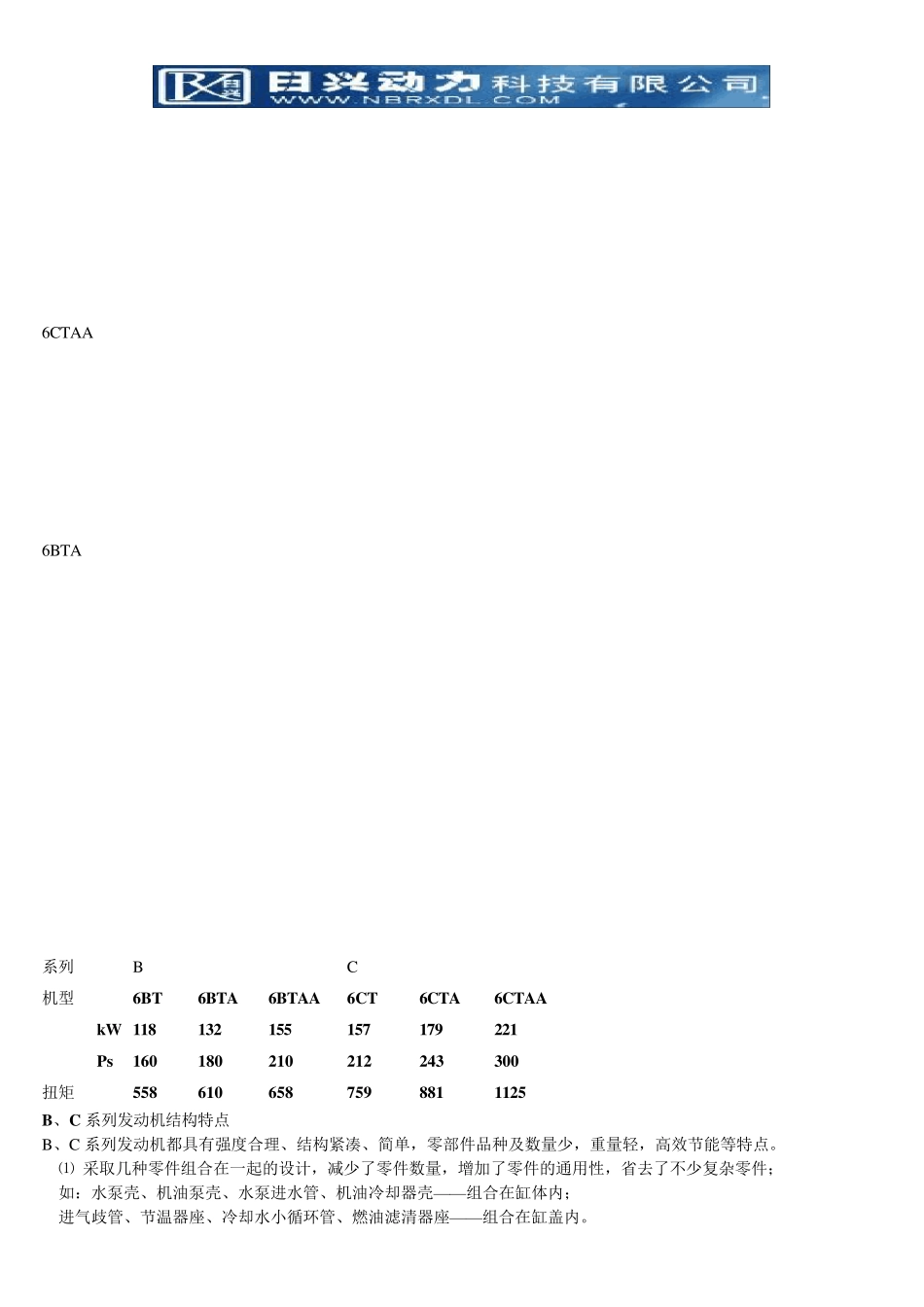

康明斯BC系列柴油发动机维修技术(宁波)_第2页
2/7

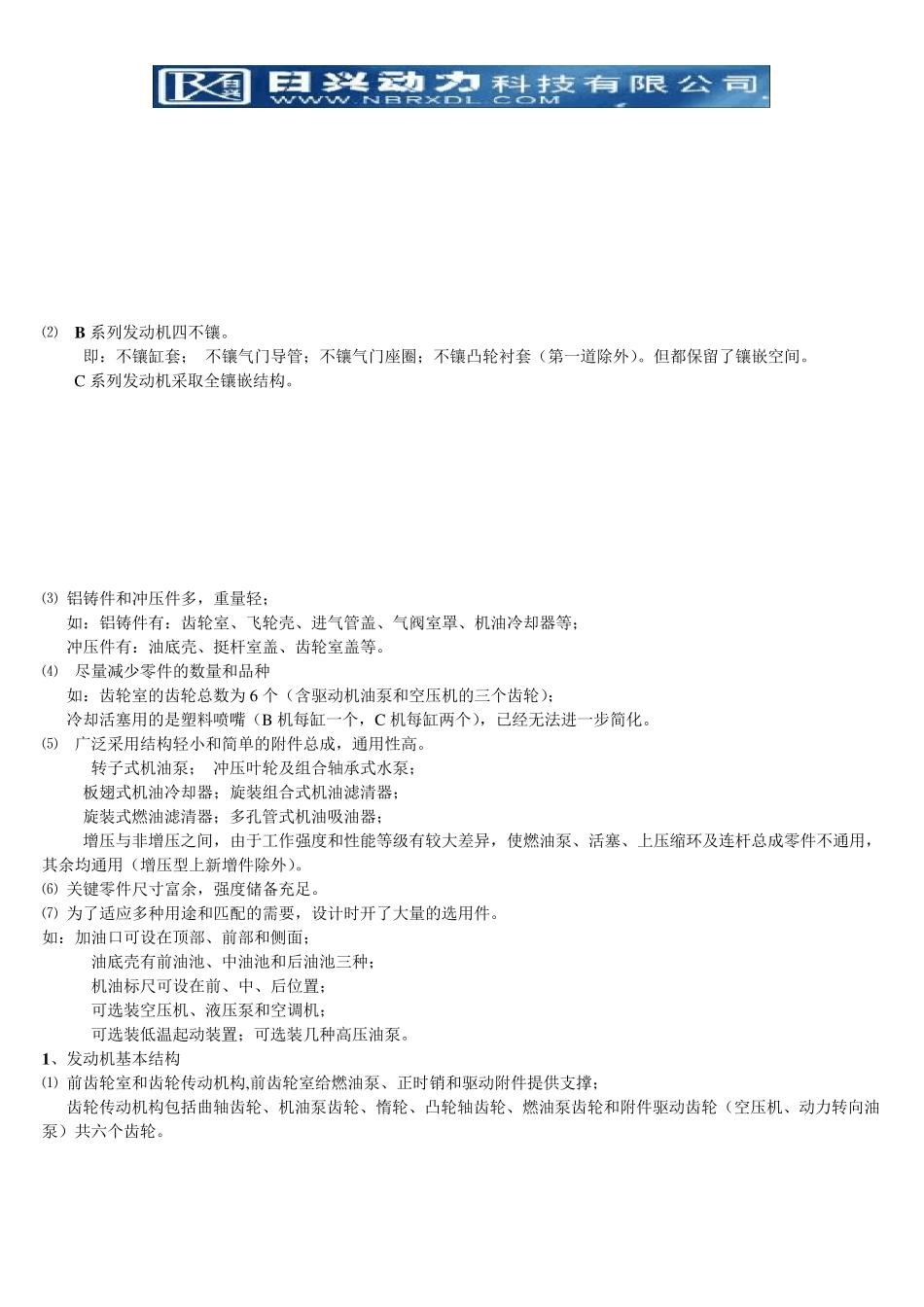

康明斯BC系列柴油发动机维修技术(宁波)_第3页
3/7
康明斯B、C 系列柴油发动机 康明斯公司的主要产品 康明斯公司生产的发动机产品涵盖100 马力到6000 马力的各种机型,主要包括:康明斯B、C 系列;L10 系列;M11;N11;V903 系列等重型发动机以及K38、K50 等大型工程用发动机。除发动机外,康明斯公司还生产经营发动机附件产品及配套产品,如增压器、发电机、滤清器等。 发动机铭牌上的主要内容 发动机型号;发动机系列号;CPL 号—控制零件目录;额定转速和额定功率;进、排气门间隙;喷油器调整参数;其它:如发火次序、排放标准、出厂日期等等。 基本结构型式和排量 ⒈直列、水冷、直喷式、四冲程 ⒉缸径×冲程(mm) B 系列:102 ×120 C 系列:114 ×135 ⒊排量(L):4B:3.9 6B:5.9 6C:8.3 B 、C 机主要性能指标 机型 额定功率 (kW) 最大扭矩 (N·m) 最低油耗(g/kW ·h) 干重 (kg) 6BT 118 558 215 399 6BTA 132 610 210 411 6BTAA 155 658 205 399 6CT 157 759 210 603---612 6CTA 179 881 207 603---612 6CTAA 210 1125 206 603---612 6BT 6CTAA 6BTA 系列 B C 机型 6BT 6BTA 6BTAA 6CT 6CTA 6CTAA kW 118 132 155 157 179 221 Ps 160 180 210 212 243 300 扭矩 558 610 658 759 881 1125 B、C 系列发动机结构特点 B、C 系列发动机都具有强度合理、结构紧凑、简单,零部件品种及数量少,重量轻,高效节能等特点。 ⑴ 采取几种零件组合在一起的设计,减少了零件数量,增加了零件的通用性,省去了不少复杂零件; 如:水泵壳、机油泵壳、水泵进水管、机油冷却器壳——组合在缸体内; 进气歧管、节温器座、冷却水小循环管、燃油滤清器座——组合在缸盖内。 ⑵ B 系列发动机四不镶。 即:不镶缸套; 不镶气门导管;不镶气门座圈;不镶凸轮衬套(第一道除外)。但都保留了镶嵌空间。 C 系列发动机采取全镶嵌结构。 ⑶ 铝铸件和冲压件多,重量轻; 如:铝铸件有:齿轮室、飞轮壳、进气管盖、气阀室罩、机油冷却器等; 冲压件有:油底壳、挺杆室盖、齿轮室盖等。 ⑷ 尽量减少零件的数量和品种 如:齿轮室的齿轮总数为 6 个(含驱动机油泵和空压机的三个齿轮); 冷却活塞用的是塑料喷嘴(B 机每缸一个,C 机每缸两个),已经无法进一步简化。 ⑸ 广泛采用结构轻小和简单的附件总成,通用性高。 转子式机油泵; 冲压叶轮及组合轴承式水泵; 板翅式机油冷却器;...
