康沃G2变频器功能参数一览表

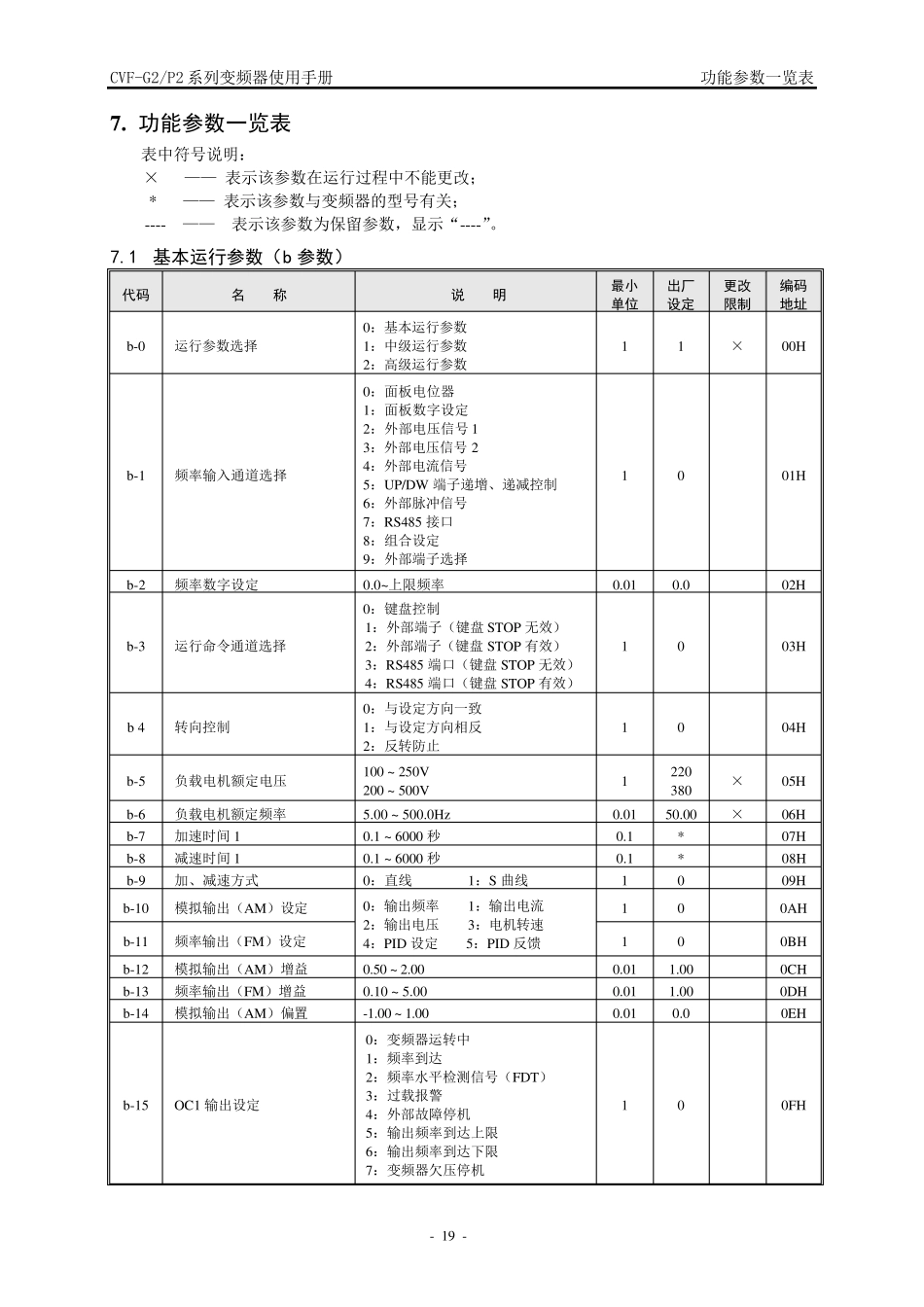

康沃G2变频器功能参数一览表_第1页
1/6

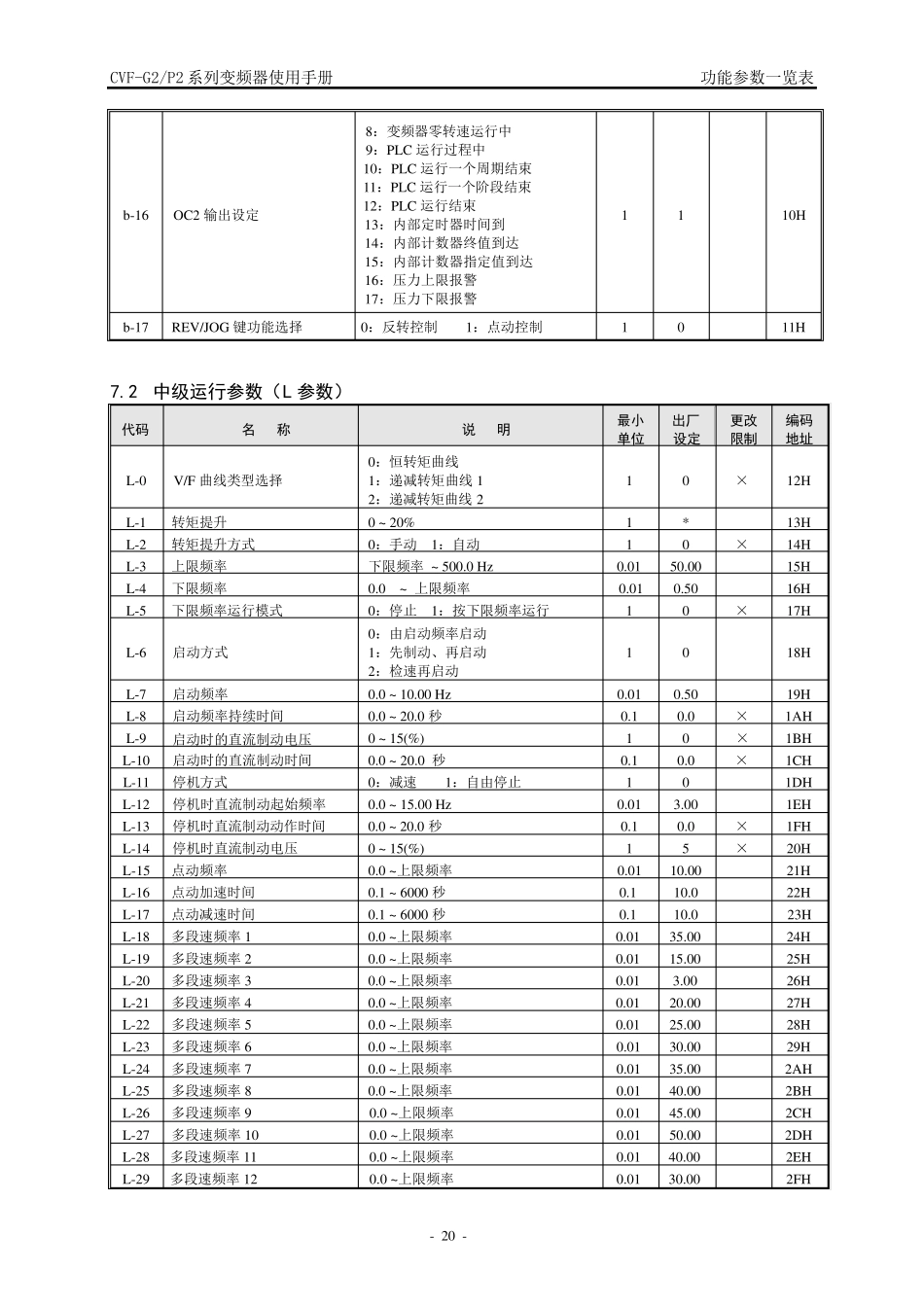

康沃G2变频器功能参数一览表_第2页
2/6
康沃G2变频器功能参数一览表_第3页
3/6
CVF-G2/P2 系列变频器使用手册 功能参数一览表 - 19 - 7 . 功能参数一览表 表中符号说明: × —— 表示该参数在运行过程中不能更改; * —— 表示该参数与变频器的型号有关; ---- —— 表示该参数为保留参数,显示“----”。 7.1 基本运行参数(b 参数) 代码 名 称 说 明 最小 单位 出厂 设定 更改 限制 编码 地址 b-0 运行参数选择 0:基本运行参数 1:中级运行参数 2:高级运行参数 1 1 × 00H b-1 频率输入通道选择 0:面板电位器 1:面板数字设定 2:外部电压信号1 3:外部电压信号2 4:外部电流信号 5:UP/DW 端子递增、递减控制 6:外部脉冲信号 7:RS485 接口 8:组合设定 9:外部端子选择 1 0 01H b-2 频率数字设定 0.0~上限频率 0.01 0.0 02H b-3 运行命令通道选择 0:键盘控制 1:外部端子(键盘 STOP 无效) 2:外部端子(键盘 STOP 有效) 3:RS485 端口(键盘 STOP 无效) 4:RS485 端口(键盘 STOP 有效) 1 0 03H b 4 转向控制 0:与设定方向一致 1:与设定方向相反 2:反转防止 1 0 04H b-5 负载电机额定电压 100 ~ 250V 200 ~ 500V 1 220 380 × 05H b-6 负载电机额定频率 5.00 ~ 500.0Hz 0.01 50.00 × 06H b-7 加速时间 1 0.1 ~ 6000 秒 0.1 * 07H b-8 减速时间 1 0.1 ~ 6000 秒 0.1 * 08H b-9 加、减速方式 0:直线 1:S 曲线 1 0 09H b-10 模拟输出(AM)设定 0:输出频率 1:输出电流 2:输出电压 3:电机转速 4:PID 设定 5:PID 反馈 1 0 0AH b-11 频率输出(FM)设定 1 0 0BH b-12 模拟输出(AM)增益 0.50 ~ 2.00 0.01 1.00 0CH b-13 频率输出(FM)增益 0.10 ~ 5.00 0.01 1.00 0DH b-14 模拟输出(AM)偏置 -1.00 ~ 1.00 0.01 0.0 0EH b-15 OC1 输出设定 0:变频器运转中 1:频率到达 2:频率水平检测信号(FDT) 3:过载报警 4:外部故障停机 5:输出频率到达上限 6:输出频率到达下限 7:变频器欠压停机 1 0 0FH CVF-G2/P2 系列变频器使用手册 功能参数一览表 - 20 - b-16 OC2 输出设定 8:变频器零转速运行中 9:PLC 运行过程中 10:PLC 运行一个周期结束 11:PLC 运行一个阶段结束 12:PLC 运行结束 13:内部定时器时间到 14:内部计数器终值到达 15:内部计数器指定值到达...
