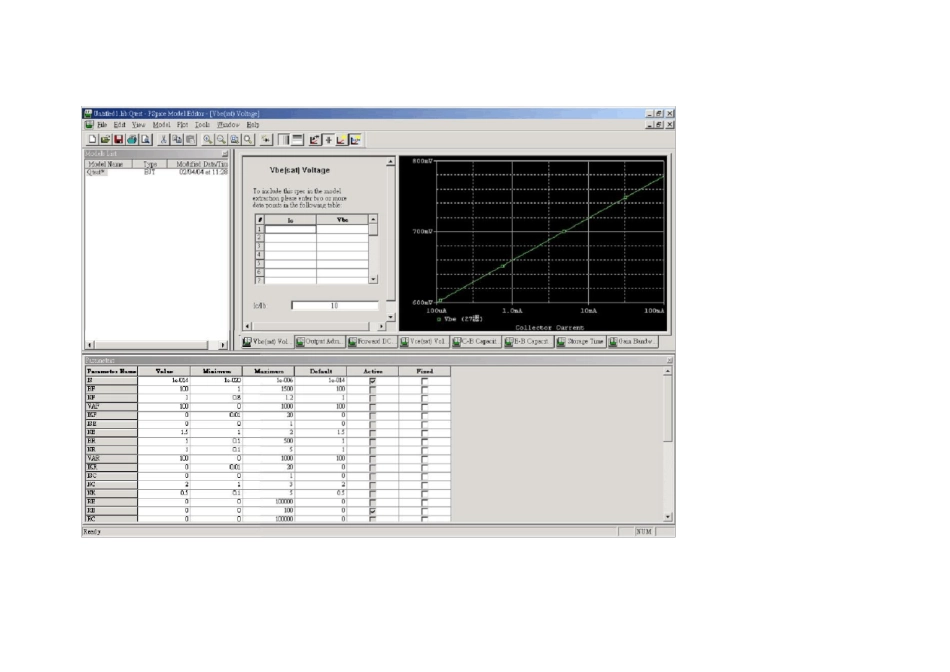

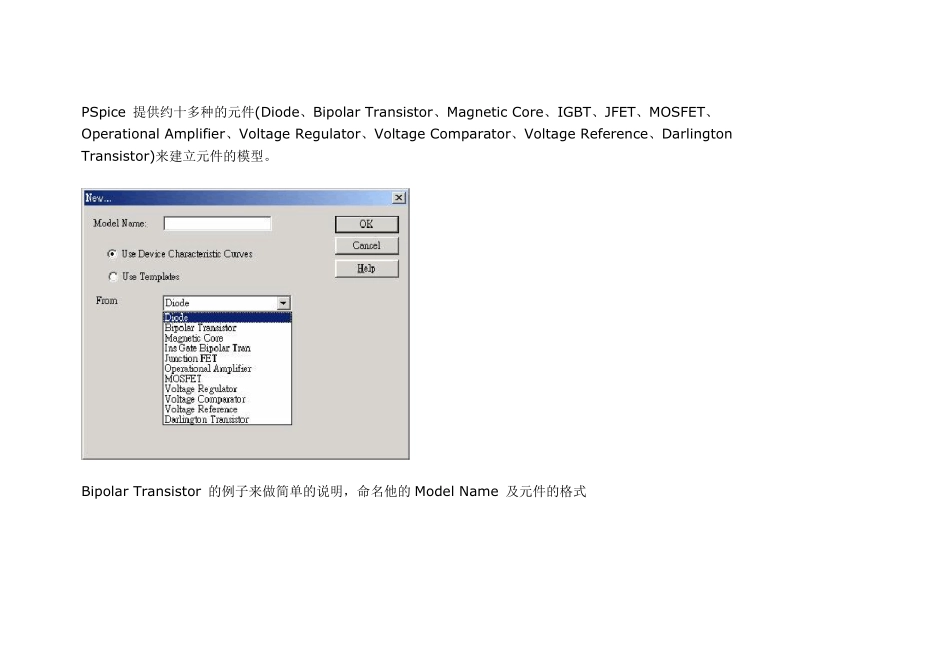

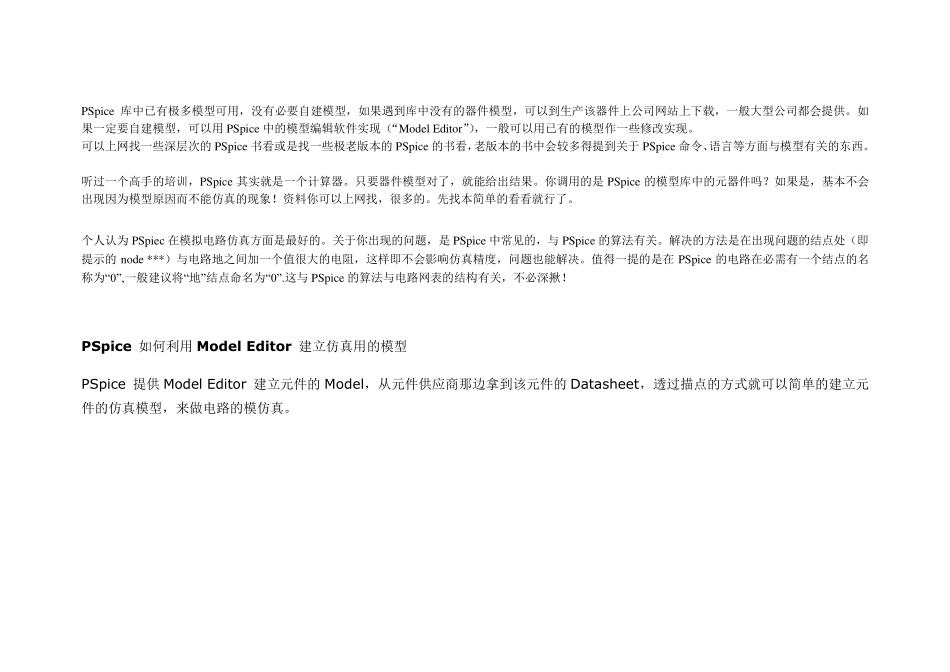

PSpice 库中已有极多模型可用，没有必要自建模型，如果遇到库中没有的器件模型，可以到生产该器件上公司网站上下载，一般大型公司都会提供。如果一定要自建模型，可以用PSpice 中的模型编辑软件实现（“Model Editor”），一般可以用已有的模型作一些修改实现。 可以上网找一些深层次的PSpice 书看或是找一些极老版本的PSpice 的书看，老版本的书中会较多得提到关于 PSpice 命令、语言等方面与模型有关的东西。 听过一个高手的培训，PSpice 其实就是一个计算器。只要器件模型对了，就能给出结果。你调用的是 PSpice 的模型库中的元器件吗？如果是，基本不会出现因为模型原因而不能仿真的现象！资料你可以上网找，很多的。先找本简单的看看就行了。 个人认为 PSpiec 在模拟电路仿真方面是最好的。关于你出现的问题，是 PSpice 中常见的，与 PSpice 的算法有关。解决的方法是在出现问题的结点处（即提示的node ***）与电路地之间加一个值很大的电阻，这样即不会影响仿真精度，问题也能解决。值得一提的是在 PSpice 的电路在必需有一个结点的名称为“0”,一般建议将“地”结点命名为“0”.这与 PSpice 的算法与电路网表的结构 有关，不必深揪 ！ PSpice 如何 利 用Model Editor 建立 仿真用的模型 PSpice 提供Model Editor 建立 元件的Model，从 元件供应 商 那 边 拿 到该元件的Datasheet，透 过描 点的方式 就可以简单的建立 元件的仿真模型，来 做 电路的模仿真。 PSpice 提供约十多种的元件(Diode、Bipolar Transistor、Magnetic Core、IGBT、JFET、MOSFET、 Operational Amplifier、Voltage Regu lator、Voltage Comparator、Voltage Reference、Darlington Transistor)来建立元件的模型。 Bipolar Transistor 的例子来做简单的说明，命名他的Model Name 及元件的格式 出现下面的对话框，出现Model List(图中左)、特性曲线表及曲线图(图中右)及 Model Parameter(图中右)。 Model List 特性曲线表及特性曲线图 Model Parameter 按特性曲线图，描点並输入到下面表中 下面会出现用数值分析法，邦您计算出符合描点设定的参数值 另存为*.lib 用文本编辑器打开刚才保存的文件，即可看到该元件的模型参数 从网站上下载仿真模型。只要用到的器件公司在其官方网站上提供*.lib 仿真文件下载，无需采用第一步的方式即可得到正确的仿真模型。这种建模的好处当然是可以不要...
