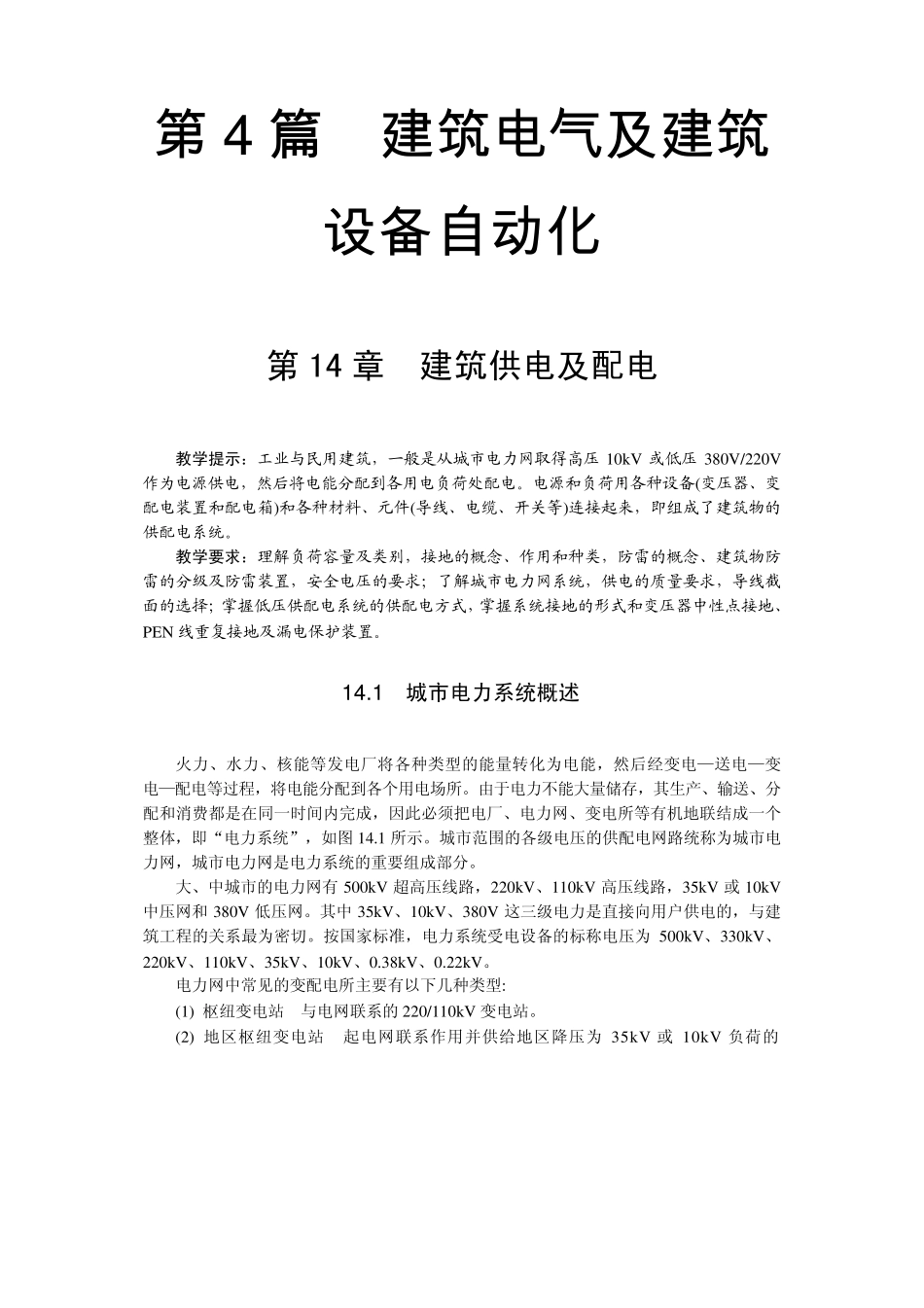

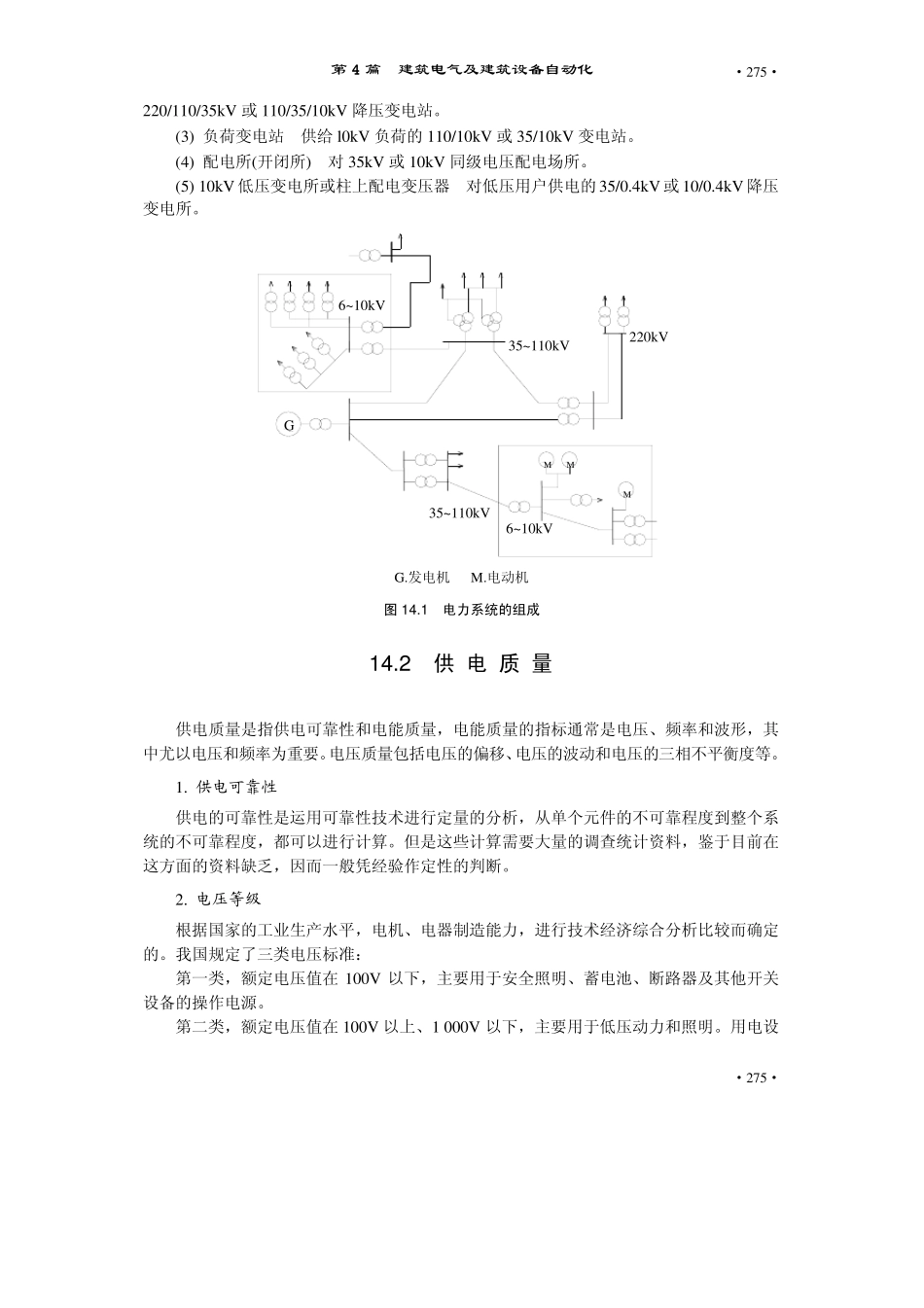

第 4 篇 建筑电气及建筑设备自动化 第 14 章 建筑供电及配电 教学提示：工业与民用建筑，一般是从城市电力网取得高压 10kV 或低压 380V/220V作为电源供电，然后将电能分配到各用电负荷处配电。电源和负荷用各种设备(变压器、变配电装置和配电箱)和各种材料、元件(导线、电缆、开关等)连接起来，即组成了建筑物的供配电系统。 教学要求：理解负荷容量及类别，接地的概念、作用和种类，防雷的概念、建筑物防雷的分级及防雷装置，安全电压的要求；了解城市电力网系统，供电的质量要求，导线截面的选择；掌握低压供配电系统的供配电方式，掌握系统接地的形式和变压器中性点接地、PEN 线重复接地及漏电保护装置。 1 4 .1 城市电力系统概述 火力、水力、核能等发电厂将各种类型的能量转化为电能，然后经变电—送电—变 电—配电等过程，将电能分配到各个用电场所。由于电力不能大量储存，其生产、输送、分配和消费都是在同一时间内完成，因此必须把电厂、电力网、变电所等有机地联结成一个整体，即“电力系统”，如图 14.1 所示。城市范围的各级电压的供配电网路统称为城市电力网，城市电力网是电力系统的重要组成部分。 大、中城市的电力网有 500kV 超高压线路，220kV、110kV 高压线路，35kV 或 10kV中压网和 380V 低压网。其中 35kV、10kV、380V 这三级电力是直接向用户供电的，与建筑工程的关系最为密切。按国家标准，电力系统受电设备的标称电压为 500kV、330kV、220kV、110kV、35kV、10kV、0.38kV、0.22kV。 电力网中常见的变配电所主要有以下几种类型: (1) 枢纽变电站 与电网联系的 220/110kV 变电站。 (2) 地区枢纽变电站 起电网联系作用并供给地区降压为 35kV 或 10kV 负荷的第 4 篇 建筑电气及建筑设备自动化 ·275··275· 220/110/35kV 或110/35/10kV 降压变电站。 (3) 负荷变电站 供给l0kV 负荷的110/10kV 或35/10kV 变电站。 (4) 配电所(开闭所) 对35kV 或10kV 同级电压配电场所。 (5) 10kV 低压变电所或柱上配电变压器 对低压用户供电的35/0.4kV 或10/0.4kV 降压变电所。 6~ 10kV35~ 110kVG6~ 10kVMMM220kV35~ 110kV G.发电机 M.电动机 图 1 4 .1 电力系统的组成 1 4 .2 供 电 质 量 供电质量是指供电可靠性和电能质量，电能质量的指标通常是电压、频率和波形，其中尤以电压和频率为重要。电压质量包括电压的偏移、电压的波动和电压的三相不平...
