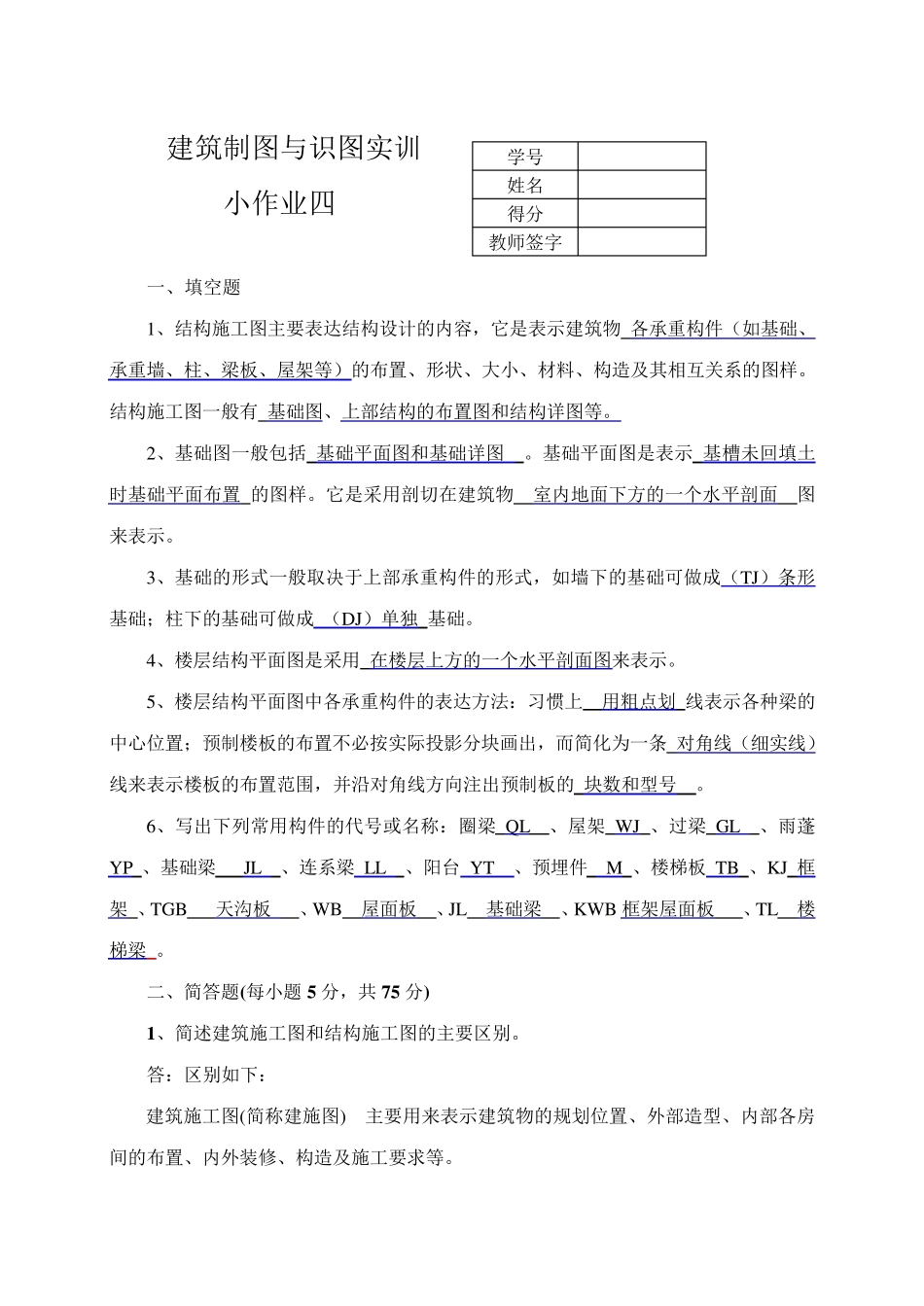

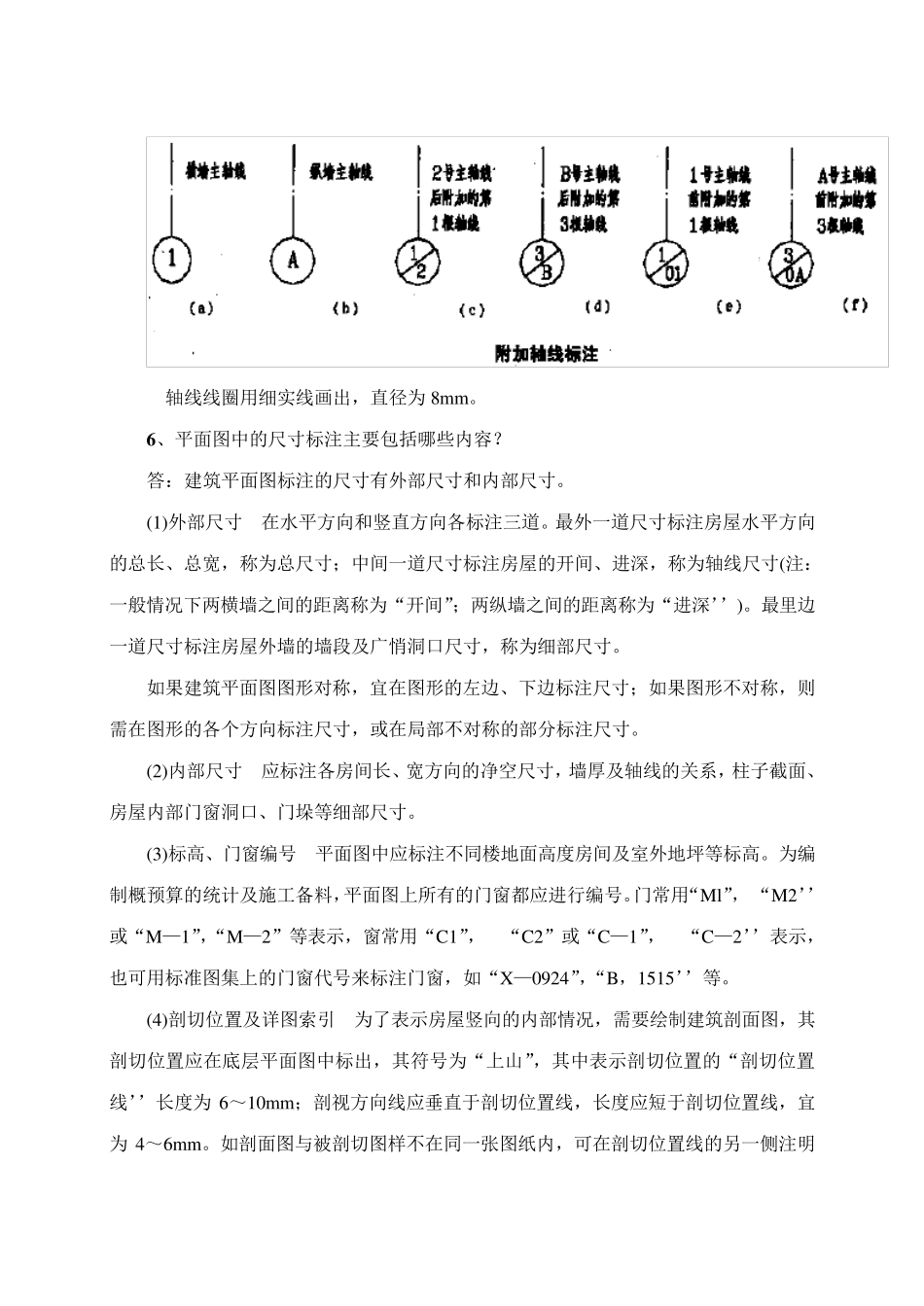

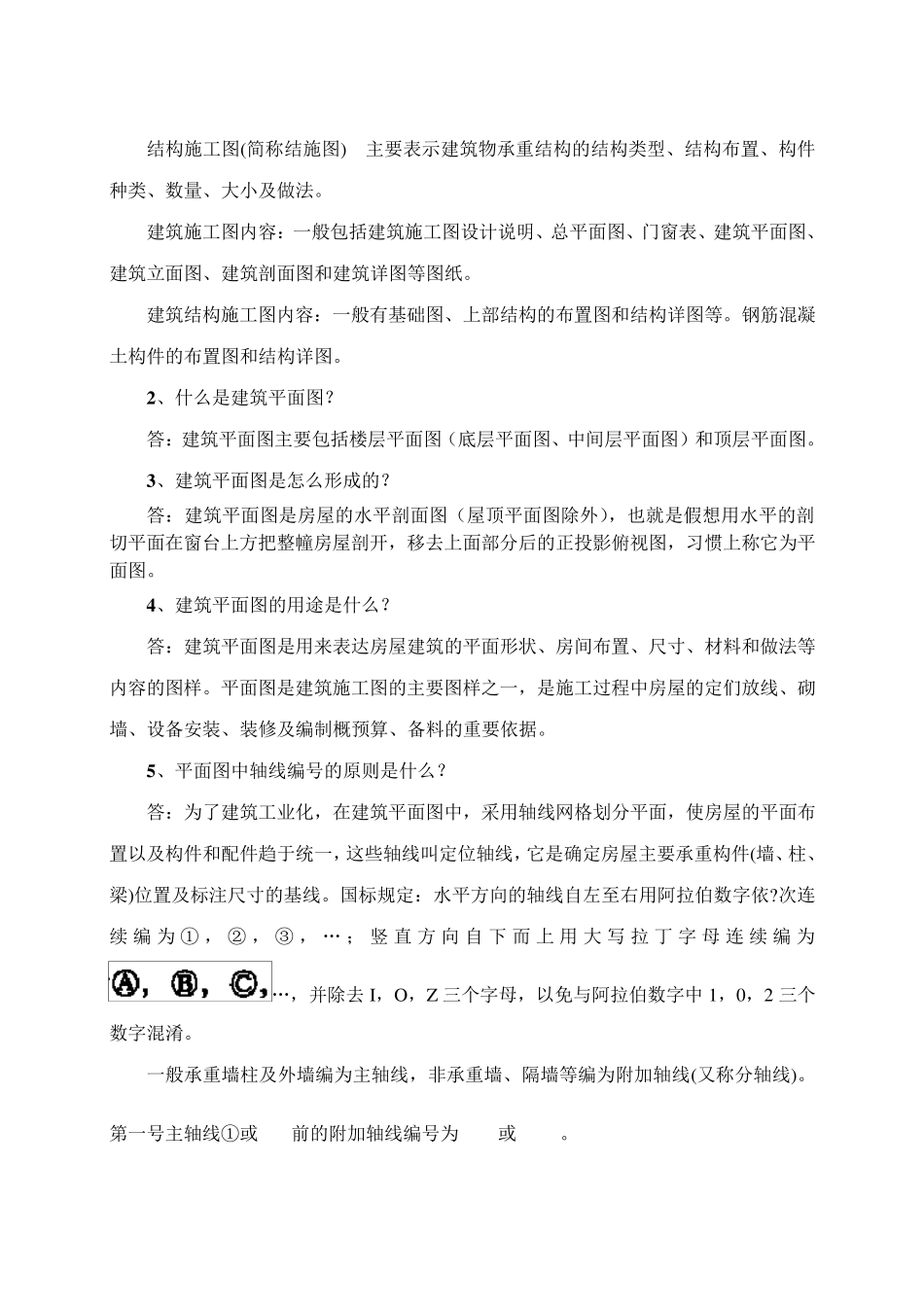

建筑制图与识图实训 小作业四 一、填空题 1、结构施工图主要表达结构设计的内容，它是表示建筑物 各承重构件（如基础、承重墙、柱、梁板、屋架等）的布置、形状、大小、材料、构造及其相互关系的图样。结构施工图一般有 基础图、上部结构的布置图和结构详图等。 2、基础图一般包括 基础平面图和基础详图 。基础平面图是表示 基槽未回填土时基础平面布置 的图样。它是采用剖切在建筑物 室内地面下方的一个水平剖面 图来表示。 3、基础的形式一般取决于上部承重构件的形式，如墙下的基础可做成（TJ）条形基础；柱下的基础可做成 （DJ）单独 基础。 4、楼层结构平面图是采用 在楼层上方的一个水平剖面图来表示。 5、楼层结构平面图中各承重构件的表达方法：习惯上 用粗点划 线表示各种梁的中心位置；预制楼板的布置不必按实际投影分块画出，而简化为一条 对角线（细实线） 线来表示楼板的布置范围，并沿对角线方向注出预制板的 块数和型号 。 6、写出下列常用构件的代号或名称：圈梁 QL 、屋架 WJ 、过梁 GL 、雨蓬 YP 、基础梁 JL 、连系梁 LL 、阳台 YT 、预埋件 M 、楼梯板 TB 、KJ 框架 、TGB 天沟板 、WB 屋面板 、JL 基础梁 、KWB 框架屋面板 、TL 楼梯梁 。 二、简答题(每小题 5 分，共 7 5 分) 1 、简述建筑施工图和结构施工图的主要区别。 答：区别如下： 建筑施工图(简称建施图) 主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。 学号 姓名 得分 教师签字 结 构 施 工 图 (简 称 结 施 图 ) 主 要 表 示 建 筑 物 承 重 结 构 的 结 构 类 型 、 结 构 布 置 、 构 件种 类 、 数 量 、 大 小 及 做 法 。 建 筑 施 工 图 内 容 ： 一 般 包 括 建 筑 施 工 图 设 计 说 明 、 总 平 面 图 、 门 窗 表 、 建 筑 平 面 图 、建 筑 立 面 图 、 建 筑 剖 面 图 和 建 筑 详 图 等 图 纸 。 建 筑 结 构 施 工 图 内 容 ： 一 般 有 基 础 图 、 上 部 结 构 的 布 置 图 和 结 构 详 图 等 。 钢 筋 混 凝土 构 件 的 布 置 图 和 结 构 详 图 。 2 、 什 么 是 建 筑 平 面 图 ？ 答 ： 建 筑 平 面 图 主 要 包 括 楼 层 平 面 图...
