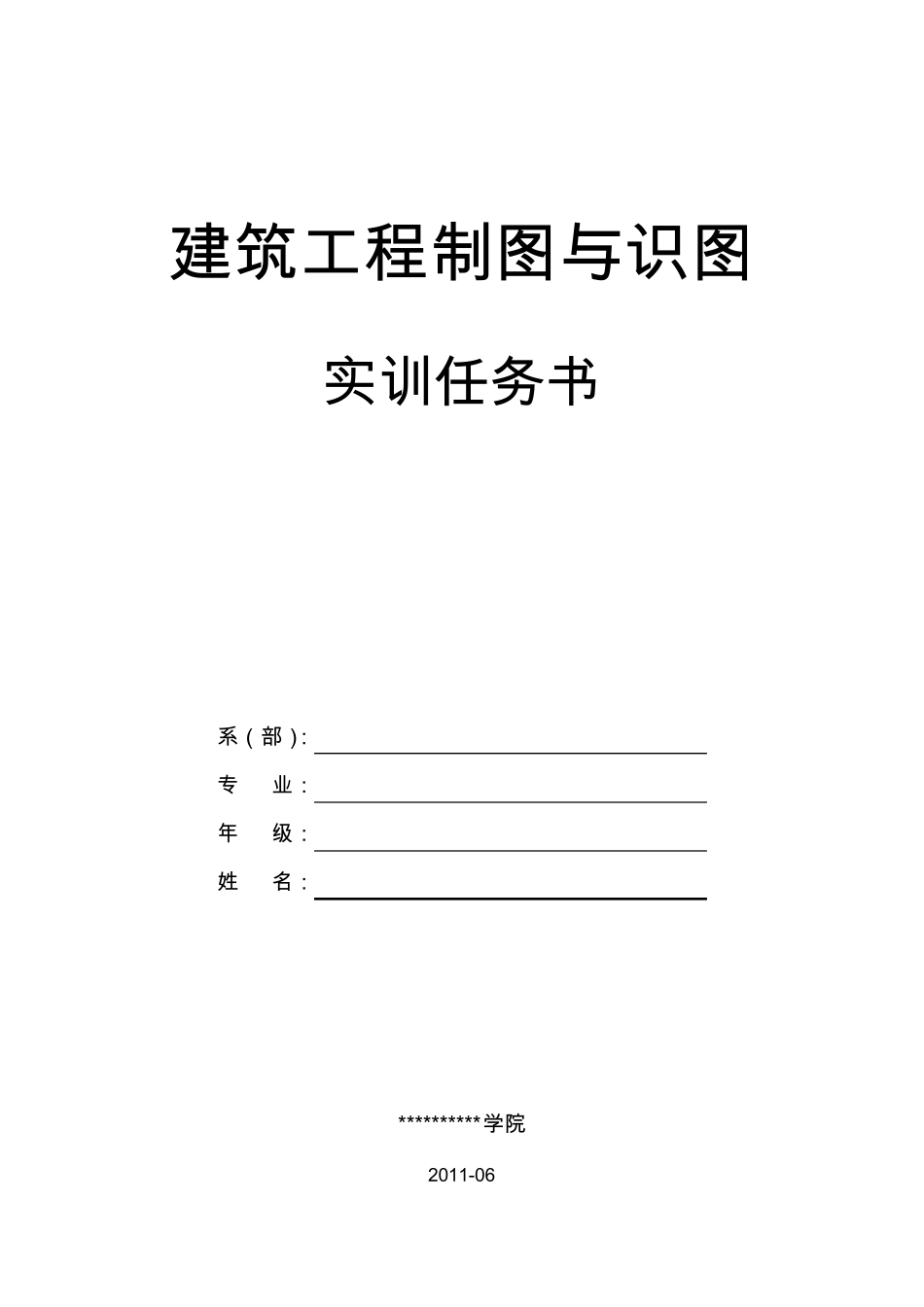

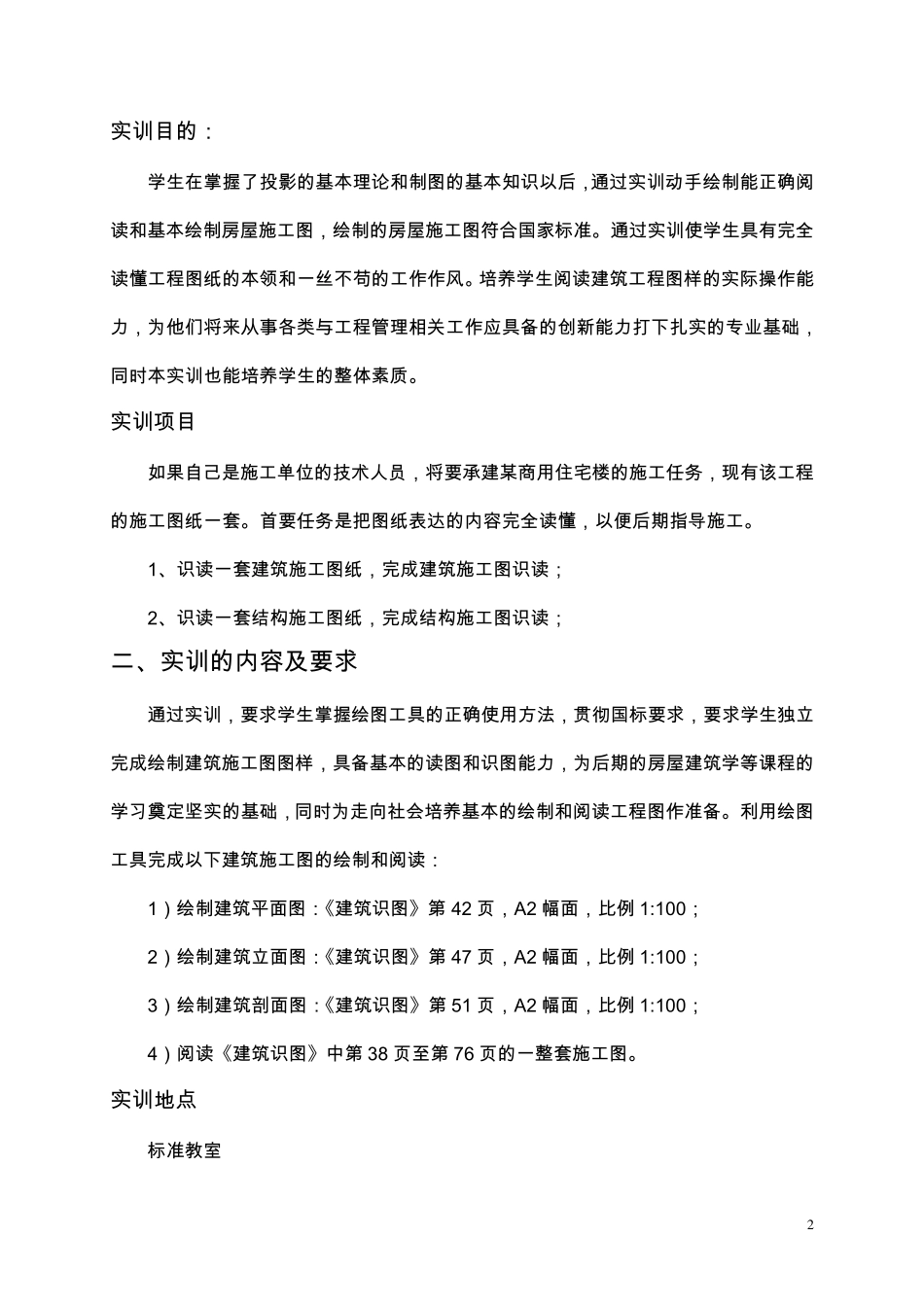

建 筑 工 程 制 图 与识图 实训任务书 系（部）： 专 业： 年 级： 姓 名： **********学院 2011-06 2 实 训 目 的 ： 学 生 在 掌 握 了 投 影 的 基 本 理 论 和 制 图 的 基 本 知 识 以 后 ，通 过 实 训 动 手 绘 制 能 正 确 阅读 和 基 本 绘 制 房 屋 施 工 图 ， 绘 制 的 房 屋 施 工 图 符 合 国 家 标 准 。 通 过 实 训 使 学 生 具 有 完 全读 懂 工 程 图 纸 的 本 领 和 一 丝 不 苟 的 工 作 作 风 。培 养 学 生 阅 读 建 筑 工 程 图 样 的 实 际 操 作 能力 ， 为 他 们 将 来 从 事 各 类 与 工 程 管 理 相 关 工 作 应 具 备 的 创 新 能 力 打 下 扎 实 的 专 业 基 础 ，同 时 本 实 训 也 能 培 养 学 生 的 整 体 素 质 。 实 训 项 目 如 果 自 己 是 施 工 单 位 的 技 术 人 员 ， 将 要 承 建 某 商 用 住 宅 楼 的 施 工 任 务 ， 现 有 该 工 程的 施 工 图 纸 一 套 。 首 要 任 务 是 把 图 纸 表 达 的 内 容 完 全 读 懂 ， 以 便 后 期 指 导 施 工 。 1、识 读 一 套 建 筑 施 工 图 纸 ， 完 成 建 筑 施 工 图 识 读 ； 2、识 读 一 套 结 构 施 工 图 纸 ， 完 成 结 构 施 工 图 识 读 ； 二 、实 训 的 内 容 及 要 求 通 过 实 训 ， 要 求 学 生 掌 握 绘 图 工 具 的 正 确 使 用 方 法 ， 贯 彻 国 标 要 求 ， 要 求 学 生 独 立完 成 绘 制 建 筑 施 工 图 图 样 ， 具 备 基 本 的 读 图 和 识 图 能 力 ， 为 后 期 的 房 屋 建 筑 学 等 课 程 的学 习 奠 定 坚 实 的 基 础 ， 同 时 为 走 向 社 会 培 养 基 本 的 绘 制 和 阅 读 工 程 图 作 准 备 。 利 用 绘 图工 具 完 成 以 下 建 筑 施 工 图 的 绘 制 和 阅 读 ： 1） 绘 制 建 筑 平 面 图 ：《 建 筑 识 图 》 第42 页 ， A2 幅 面 ， 比 例1:100； 2） 绘 制 建 筑 立 面 图 ：《 建 筑 识 图 》 第47 页 ， A2 幅...
