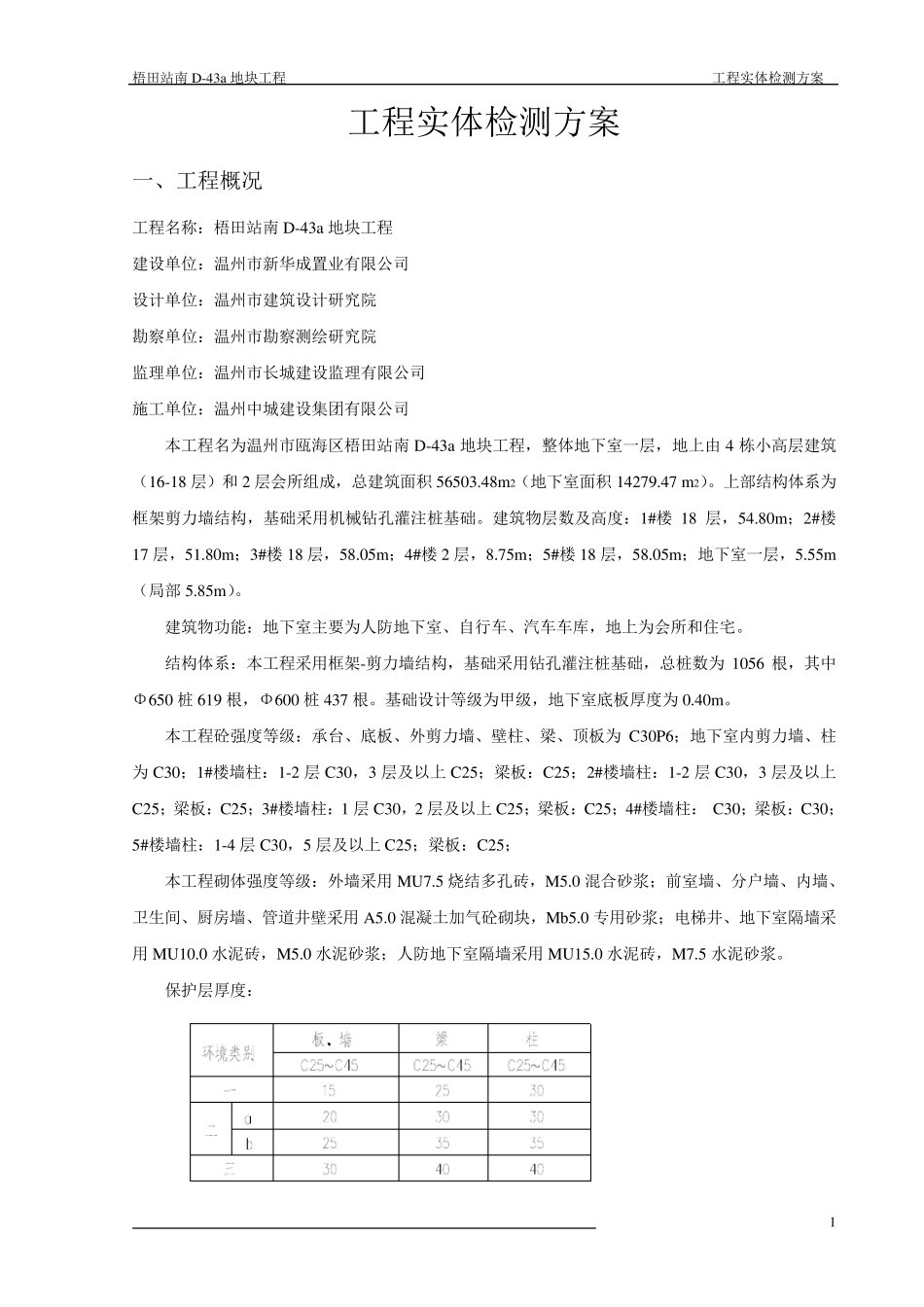

梧田站南D-43a 地块工程 工程实体检测方案 1 工程实体检测方案 一、工程概况 工程名称：梧田站南D-43a 地块工程 建设单位：温州市新华成置业有限公司 设计单位：温州市建筑设计研究院 勘察单位：温州市勘察测绘研究院 监理单位：温州市长城建设监理有限公司 施工单位：温州中城建设集团有限公司 本工程名为温州市瓯海区梧田站南D-43a 地块工程，整体地下室一层，地上由4 栋小高层建筑（16-18 层）和2 层会所组成，总建筑面积56503.48m 2（地下室面积14279.47 m 2）。上部结构体系为框架剪力墙结构，基础采用机械钻孔灌注桩基础。建筑物层数及高度：1#楼18 层，54.80m ；2#楼17 层，51.80m ；3#楼18 层，58.05m ；4#楼2 层，8.75m ；5#楼18 层，58.05m ；地下室一层，5.55m（局部5.85m ）。 建筑物功能：地下室主要为人防地下室、自行车、汽车车库，地上为会所和住宅。 结构体系：本工程采用框架-剪力墙结构，基础采用钻孔灌注桩基础，总桩数为1056 根，其中Φ650 桩619 根，Φ600 桩437 根。基础设计等级为甲级，地下室底板厚度为0.40m 。 本工程砼强度等级：承台、底板、外剪力墙、壁柱、梁、顶板为C30P6；地下室内剪力墙、柱为C30；1#楼墙柱：1-2 层C30，3 层及以上C25；梁板：C25；2#楼墙柱：1-2 层C30，3 层及以上C25；梁板：C25；3#楼墙柱：1 层C30，2 层及以上C25；梁板：C25；4#楼墙柱： C30；梁板：C30；5#楼墙柱：1-4 层C30，5 层及以上C25；梁板：C25； 本工程砌体强度等级：外墙采用MU7.5 烧结多孔砖，M5.0 混合砂浆；前室墙、分户墙、内墙、卫生间、厨房墙、管道井壁采用A5.0 混凝土加气 砼砌块，Mb5.0 专 用砂浆；电 梯 井、地下室隔 墙采用MU10.0 水 泥 砖，M5.0 水 泥 砂浆；人防地下室隔 墙采用MU15.0 水 泥 砖，M7.5 水 泥 砂浆。 保 护 层厚度： 梧田站南D-43a 地块工程 工程实体检测方案 2 1、基础中纵向受力钢筋的混凝土保护层厚度不应小于 40m m ，当无垫层时不应小于 70m m .。 2、地下室外墙外侧纵向受力钢筋的混凝土保护层厚度取 50m m 二、编制依据 (一) 温州市建筑设计研究院设计的工程施工图纸。 (二)本工程施工组织设计。 (三)参照标准 《建筑工程施工质量验收统一标准》（GB50300-2001） 《混凝土结构工程施工质量验收规范》（GB50204-2002） 《建筑结构检测技术标准》（GB/T50344-2004） 《回弹法检测混凝土抗...
