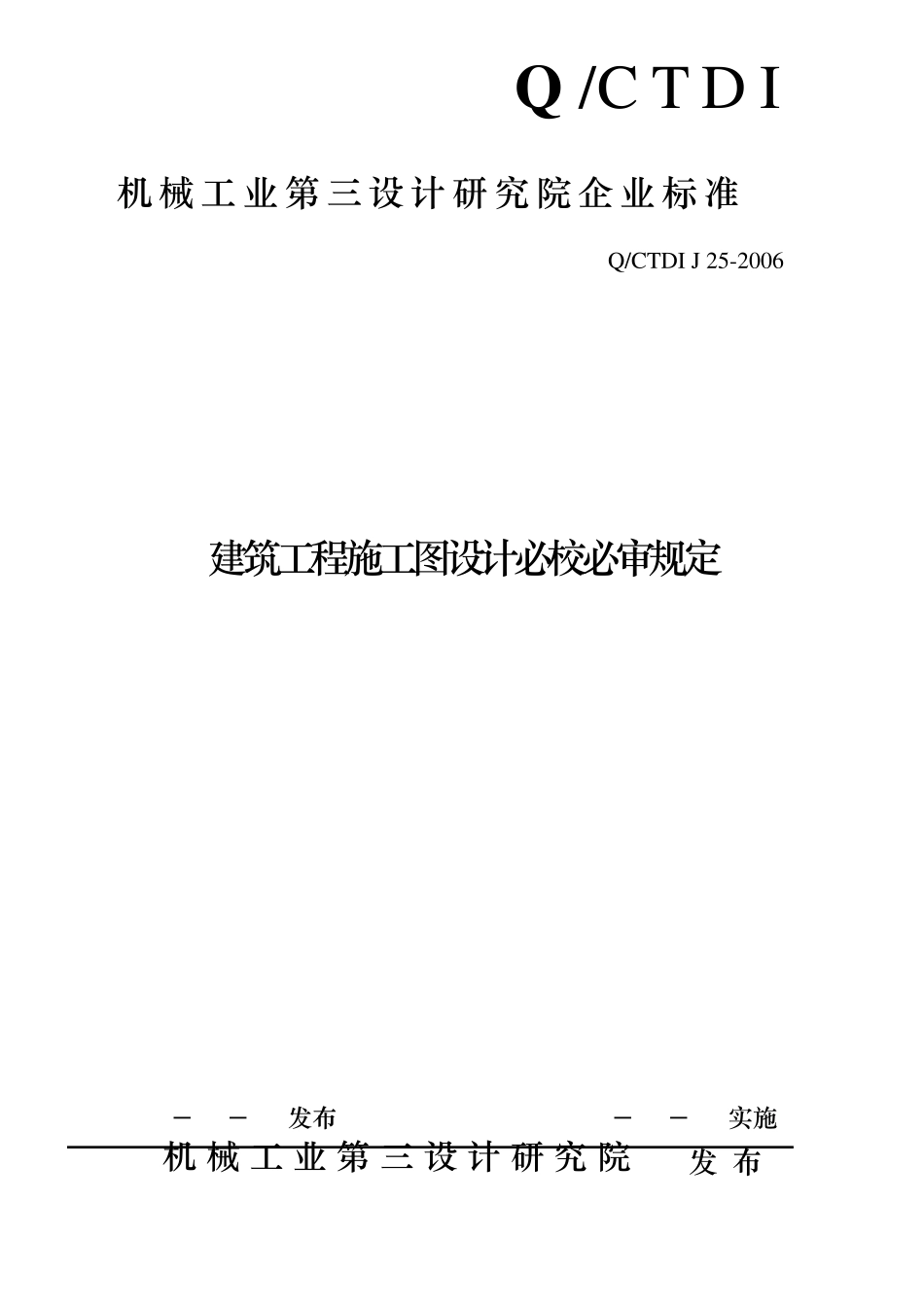

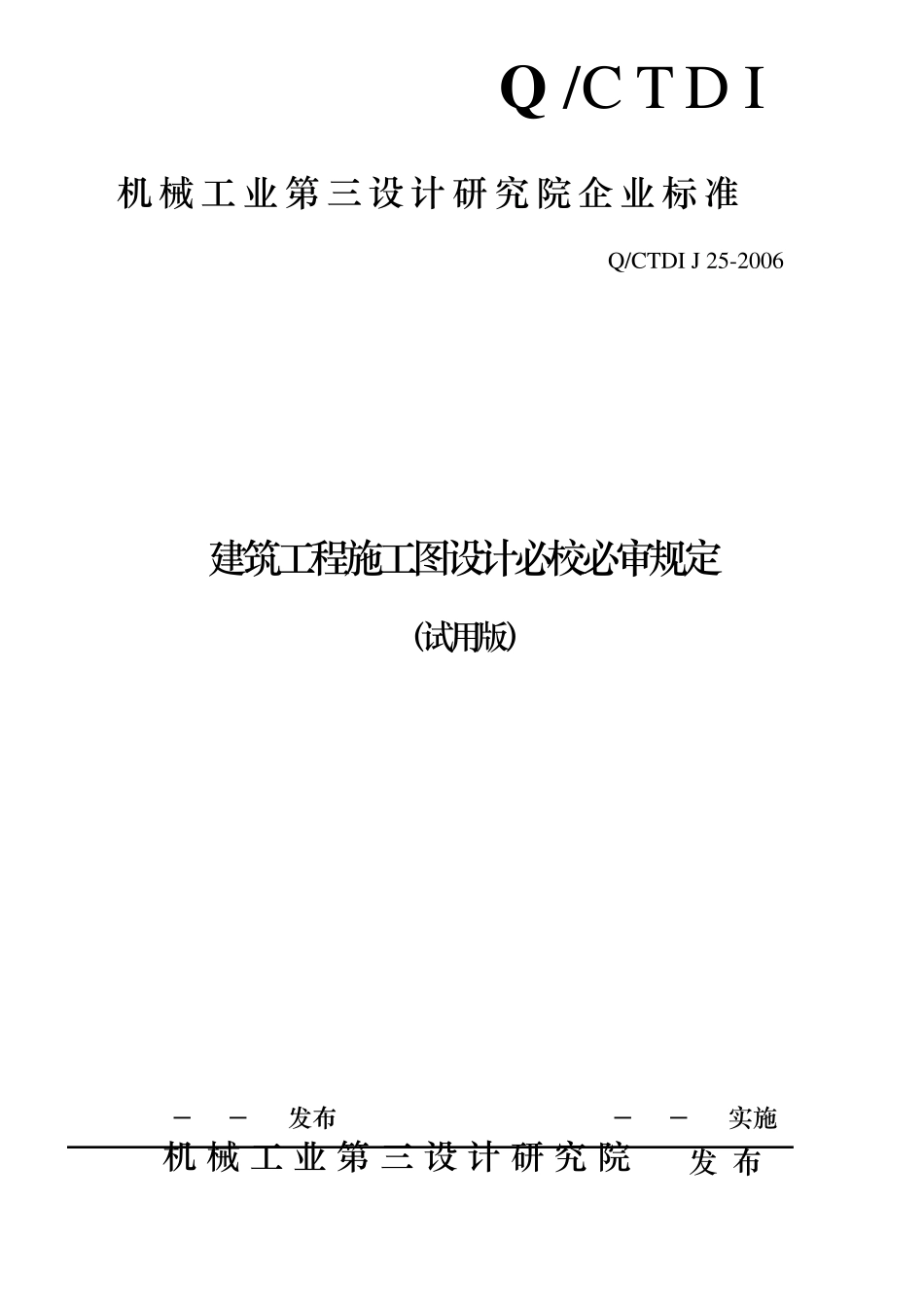

Q /C TD I 机 械 工 业 第 三 设 计 研 究 院 企 业 标 准 Q/CTDI J 25-2006 建筑工程施工图设计必校必审规定 （试用版） 2006－05－08发布 2006－05－08实施 机 械 工 业 第 三 设 计 研 究 院 发 布 Q /C TD I 机 械 工 业 第 三 设 计 研 究 院 企 业 标 准 Q/CTDI J 25-2006 建筑工程施工图设计必校必审规定 2006－07－19发布 2006－07－19实施 机 械 工 业 第 三 设 计 研 究 院 发 布 目 次 1 总图施工图设计必校必审记录…………………….………….…………1 2 建筑施工图设计必校必审记录…………………….……….……………3 3 结构施工图设计必校必审记录………….…………….…………………5 4 钢结构施工图设计必校记录…………….……………….………………7 5 给排水施工图设计必校必审记录……………………….…………….…8 6 电气施工图设计必校必审记录……………………………….…………1 0 7 暖通施工图设计必校必审记录……………………………….…………1 2 8 动力施工图设计必校必审记录……………………………….…………1 4 Q/CTDIG03 （7A） 校 对 记 录 工程(项目)全称 工程号 设计阶段 施工图 第 页共 页 项目名称 专 业 总图 设 计 人 校对人 图号或页次 必校内容 校对意见 处理情况 一 总 平 面 图 二 道路及竖 向 布 置 三 绿 化 布置图 四 管 道 综合图 1 室内±0.000 标高和室外标高与建筑首层平面是否相符？□ 3 是否用文字注明了用地四周建筑红线、道路红线、道路中心线及用地边界线的位置？□ 4 是否注明了建筑层数，栋楼中有不同层数时，是否分别注明了不同层数的建筑层数？坡地建筑是否根据多个不同的室外地平标高注明了多个建筑层数？□ 5 总图指标是否正确，是否符合批文要求？□ 6 地下建筑与用地红线的距离是否满足“技术规定要求”？□ 1 用于消防车通行的道路，其转弯半径是否满足消防车转弯半径的要求？□ 2 是否标明了道路的转弯半径及消防车回车场的长、宽尺寸？□ 1 指标计算是否符合《重庆市主城区城市建设项目配套绿地管理技术规定（试行）》的规定，数字是否准确？□ 1 是否注明了各管线与建筑物、构筑物、绿化之间以及管线之间的距离，并注明了主要交叉点上下管线的标高或间距？□ 设计人签名： 校对人签名（对校对意见...
