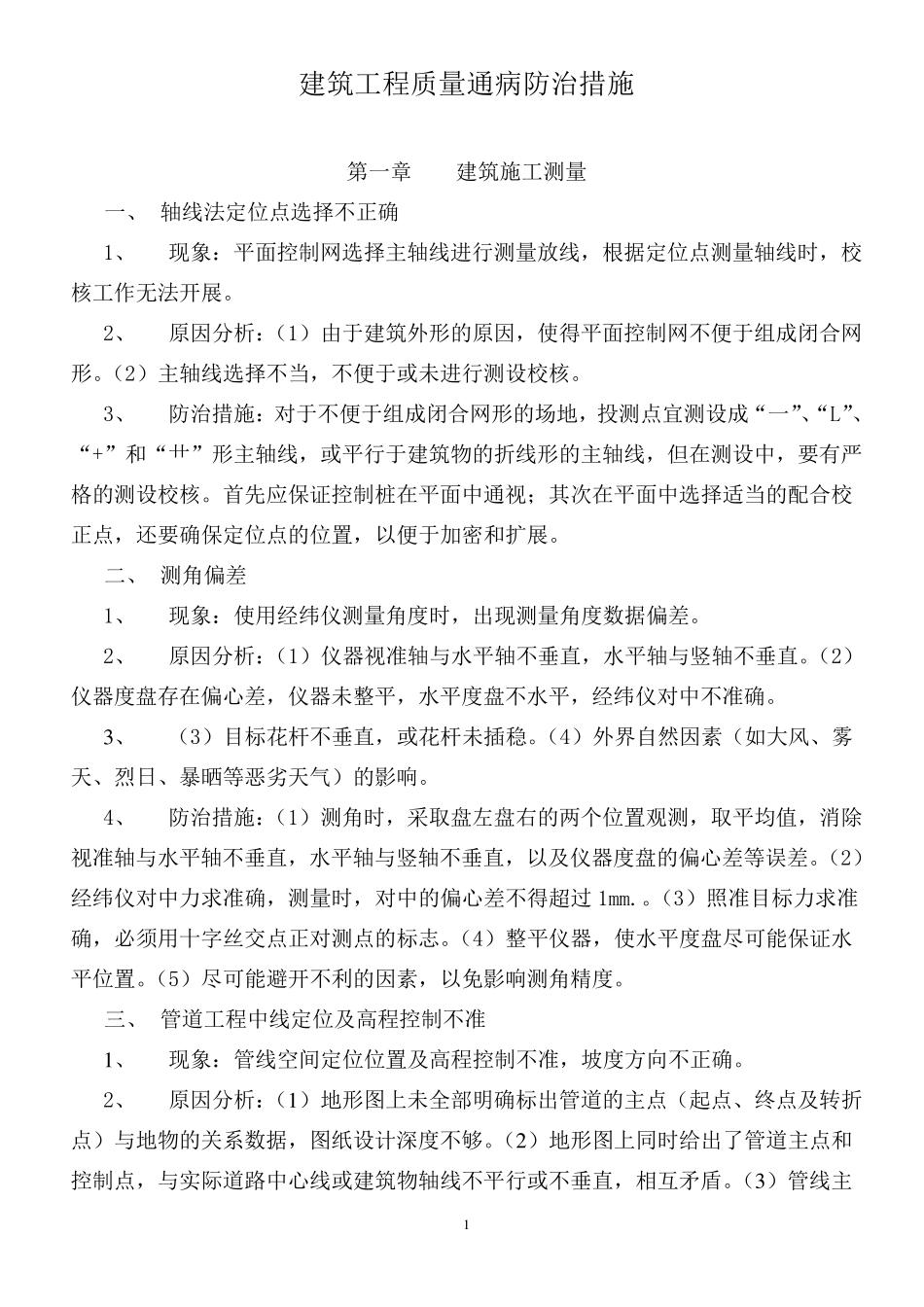

1 建筑工程质量通病防治措施 第一章 建筑施工测量 一、 轴线法定位点选择不正确 1、 现象：平面控制网选择主轴线进行测量放线，根据定位点测量轴线时，校核工作无法开展。 2、 原因分析：（1）由于建筑外形的原因，使得平面控制网不便于组成闭合网形。（2）主轴线选择不当，不便于或未进行测设校核。 3、 防治措施：对于不便于组成闭合网形的场地，投测点宜测设成“一”、“L”、“+”和“艹”形主轴线，或平行于建筑物的折线形的主轴线，但在测设中，要有严格的测设校核。首先应保证控制桩在平面中通视；其次在平面中选择适当的配合校正点，还要确保定位点的位置，以便于加密和扩展。 二、 测角偏差 1、 现象：使用经纬仪测量角度时，出现测量角度数据偏差。 2、 原因分析：（1）仪器视准轴与水平轴不垂直，水平轴与竖轴不垂直。（2）仪器度盘存在偏心差，仪器未整平，水平度盘不水平，经纬仪对中不准确。 3 、 （3）目标花杆不垂直，或花杆未插稳。（4）外界自然因素（如大风、雾天、烈日、暴晒等恶劣天气）的影响。 4、 防治措施：（1）测角时，采取盘左盘右的两 个 位置观 测，取平均 值 ，消 除视准轴与水平轴不垂直，水平轴与竖轴不垂直，以及 仪器度盘的偏心差等误 差。（2）经纬仪对中力 求 准确，测量时，对中的偏心差不得超 过 1mm.。（3）照 准目标力 求 准确，必 须 用十 字 丝 交 点正对测点的标志 。（4）整平仪器，使水平度盘尽 可 能 保证水平位置。（5）尽 可 能 避 开不利 的因素，以免 影响测角精 度。 三 、 管 道 工程中线定位及 高 程控制不准 1 、 现象：管 线空 间 定位位置及 高 程控制不准，坡 度方 向 不正确。 2、 原因分析：（1 ）地形图 上 未全 部 明 确标出管 道 的主点（起 点、终 点及 转 折点）与地物的关 系 数据，图 纸 设计 深 度不够 。（2 ）地形图 上 同 时给 出了 管 道 主点和控制点，与实 际 道 路 中心线或建筑物轴线不平行或不垂直，相 互 矛 盾 。（3 ）管 线主 2 点之间线段落定位偏位。（4 ）管线高程控制临时水准间距太大。（5）高程控制网精度选择不够。 3、 预防措施：（1）加强图纸交底，进行图纸会审。（2）在城建区管线走向与道路中心线或建筑物轴线平行（垂直）或成角度时，根据地物的关系来确定主点的位置，严格根据设计提供的关系数据进行管线定位。（3）当管道...
