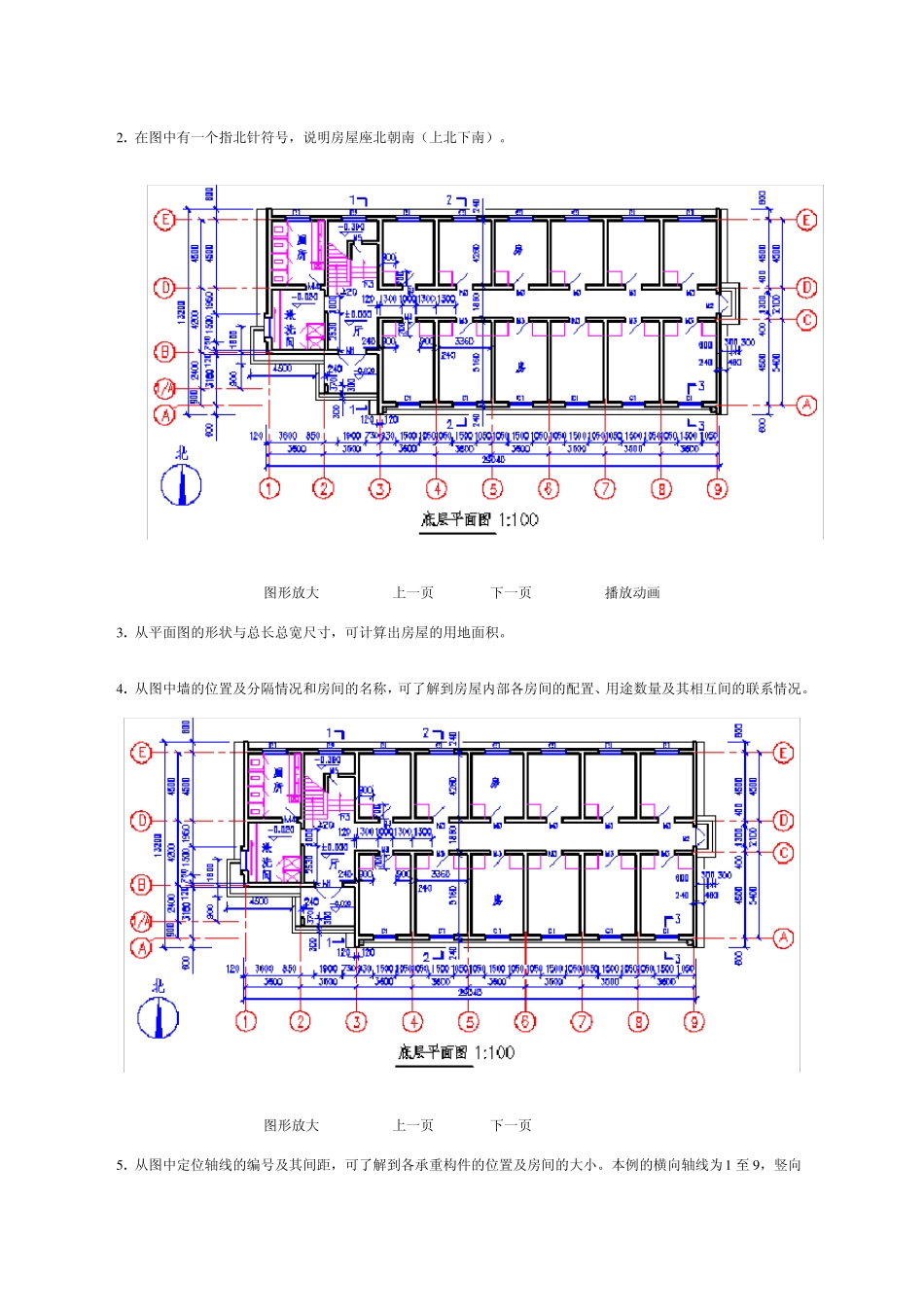

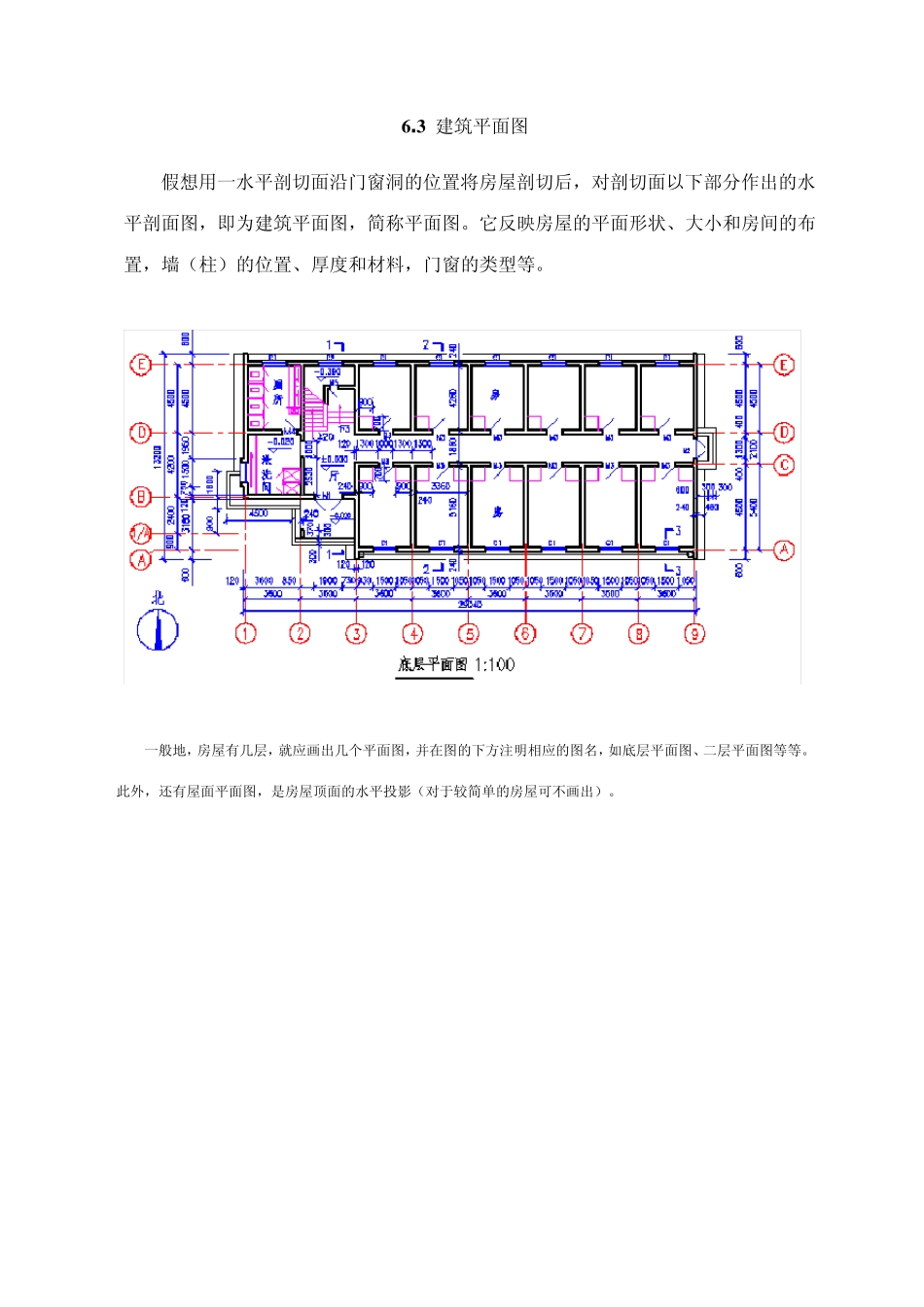

6 .3 建筑平面图 假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。它反映房屋的平面形状、大小和房间的布置，墙（柱）的位置、厚度和材料，门窗的类型等。 一般地，房屋有几层，就应画出几个平面图，并在图的下方注明相应的图名，如底层平面图、二层平面图等等。此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。 图形放大 上一页 下一页 播放动画 习惯上，如上下各层的房间数量、大小和布置都一样时，则相同的楼层可用一个平面图表示，称为标准层平面图。如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。如建筑平面较长较大时，可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置。 平面图上的断面，当比例大于 1:50 时，应画出其材料图例和抹灰层的面层线。如比例为1:100--1:200 时，抹灰层面线可不画，而断面材料图例可用简化画法（如砖墙涂红色，钢筋混凝土涂黑色等）。 建筑平面图图示内容 1. 从图名可了解到该图是底层平面图，比例是 1:100。 2. 在图中有一个指北针符号，说明房屋座北朝南（上北下南）。 图形放大 上一页 下一页 播放动画 3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。 4. 从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。 图形放大 上一页 下一页 5. 从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。本例的横向轴线为1 至 9，竖向轴线为A 至E。其中为A 轴线后的第一条附加轴线。 图形放大 上一页 下一页 6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。 外部尺寸一般在图形的下方及左侧分三道注写： 第一道尺寸表示外轮廓的总尺寸，即从一端外墙边到另一端外墙边的总长和总宽。本例总长为29.04m、总宽为13.20m。 第二道尺寸表示轴线间的距离，用以说明房间的开间和进深的尺寸。本例房间的开间都是3.60m ，南面房间的进深是 5.40m，北面房间的进深是 4.50m。 第三道尺寸表示各细部的位置及大小，如门窗洞宽和位置、墙柱的大小和位置等。标注这道尺寸时，应与轴线联系起来，如房间的窗 C1...
