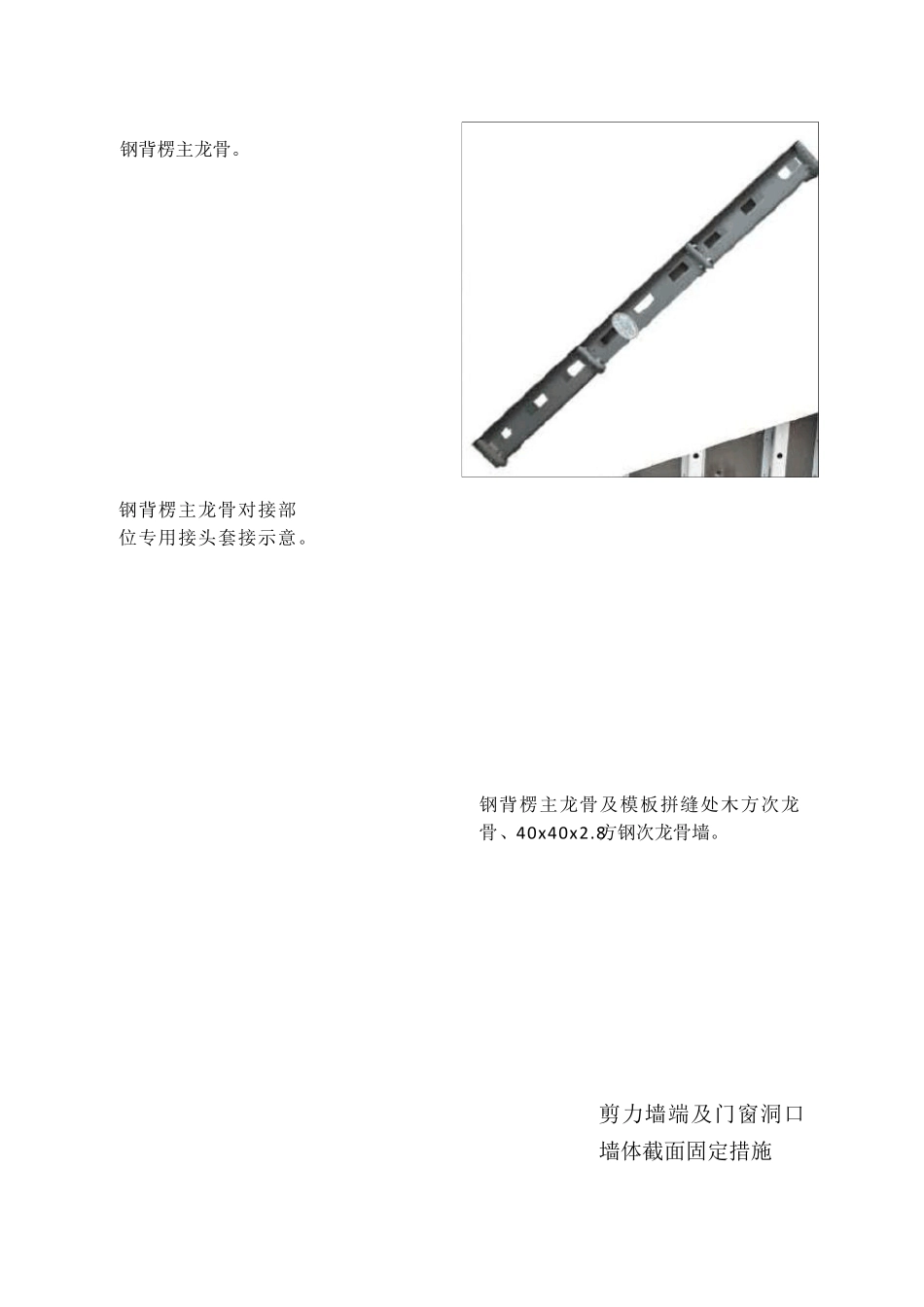

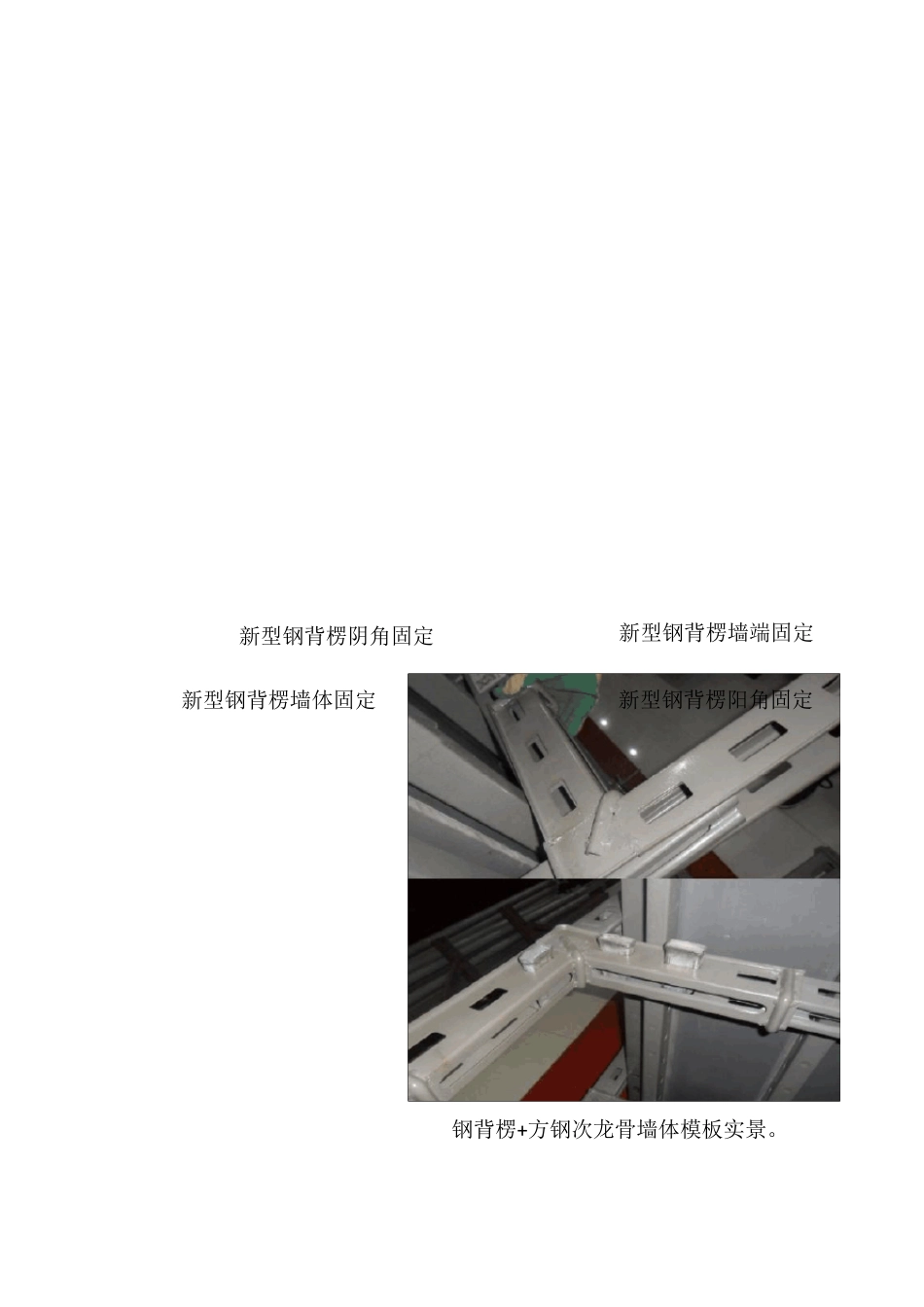

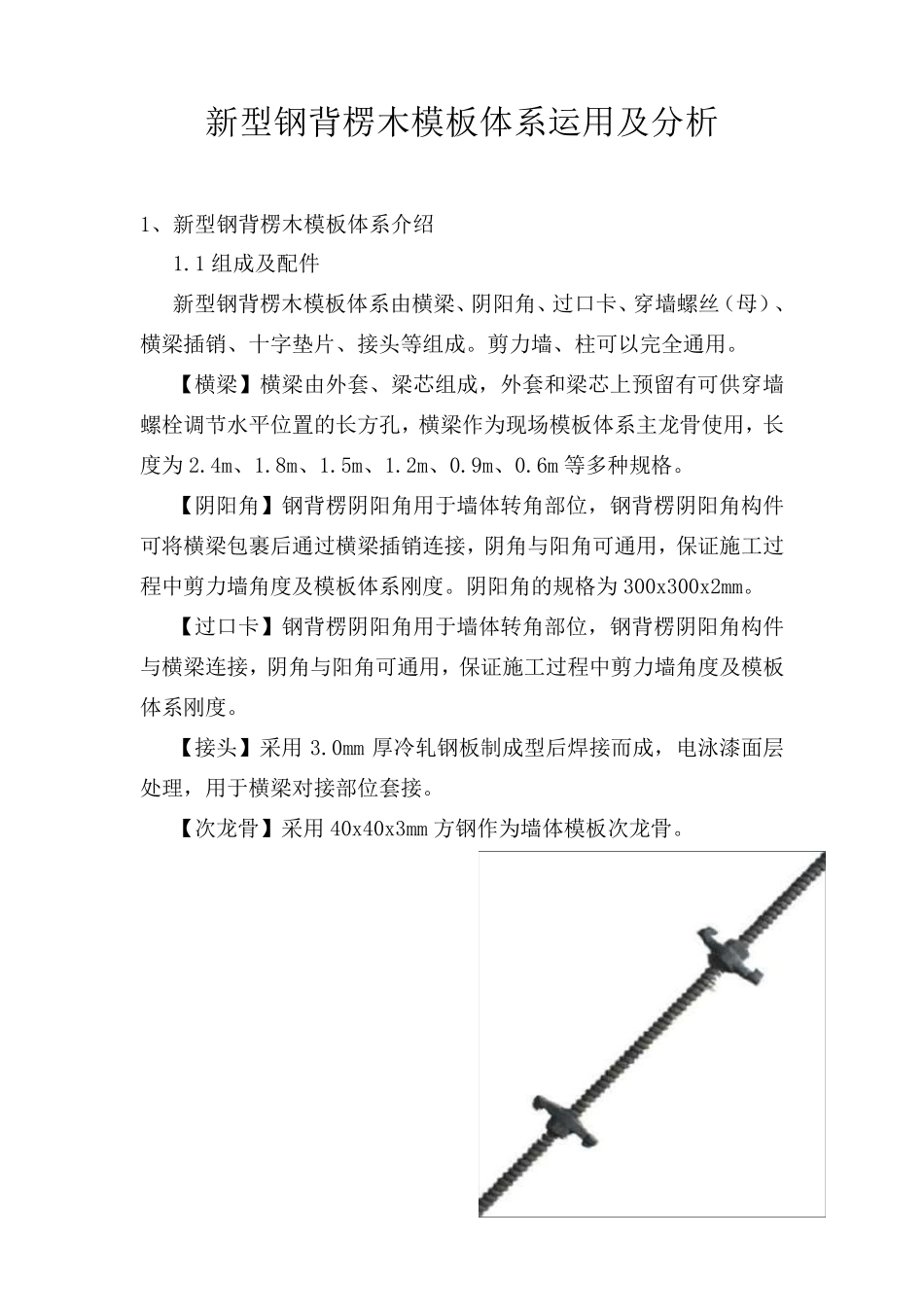

新型钢背楞木模板体系运用及分析 1、新型钢背楞木模板体系介绍 1.1 组成及配件 新型钢背楞木模板体系由横梁、阴阳角、过口卡、穿墙螺丝(母)、横梁插销、十字垫片、接头等组成。剪力墙、柱可以完全通用。 【横梁】横梁由外套、梁芯组成,外套和梁芯上预留有可供穿墙螺栓调节水平位置的长方孔,横梁作为现场模板体系主龙骨使用,长度为 2.4m、1.8m、1.5m、1.2m、0.9m、0.6m 等多种规格。 【阴阳角】钢背楞阴阳角用于墙体转角部位,钢背楞阴阳角构件可将横梁包裹后通过横梁插销连接,阴角与阳角可通用,保证施工过程中剪力墙角度及模板体系刚度。阴阳角的规格为 300x300x2mm。 【过口卡】钢背楞阴阳角用于墙体转角部位,钢背楞阴阳角构件与横梁连接,阴角与阳角可通用,保证施工过程中剪力墙角度及模板体系刚度。 【接头】采用3.0mm 厚冷轧钢板制成型后焊接而成,电泳漆面层处理,用于横梁对接部位套接。 【次龙骨】采用40x40x3mm 方钢作为墙体模板次龙骨。 剪力墙端及门窗洞口墙体截面固定措施 钢背楞主龙骨及模板拼缝处木方次龙骨、40x40x2.8方钢次龙骨墙。 钢背楞主龙骨。 钢背楞主龙骨对接部位专用接头套接示意。 钢背楞+ 方钢次龙骨墙体模板实景。 新型钢背楞阳角固定 新型钢背楞墙端固定 新型钢背楞阴角固定 新型钢背楞墙体固定 1.2 传统型钢木模体系介绍 主龙骨对接部位附加型钢搭接固传统体系墙端固定 传统体系墙体固定 传统体系墙端固定 传统型钢体系配件 传统钢背楞木模板体系由主背楞、附加搭接背楞、洞口锁具、阴角 L 型主背楞、阳角锁具、穿墙螺丝(母)、方钢垫片等组成。 【主背楞】主背楞由两根 30x50x3 方钢管、间距 1m 固定螺栓固定,两根方钢管中部预留 30mm 缝隙用以对穿螺栓固定,主背楞作为现场模板体系主龙骨使用,长度为 0.75m-3.0m 不等。 【附加搭接背楞】附加搭接背楞用于主背楞对接部位加固连接,加工制作形式与主背楞相同,长度 1.5m。 【阴角 L 型主背楞】阴角 L 型主背楞墙体阴角部位,钢背楞阴角构件与横向主背楞连接,规格为 0.6x0.8m、0.8x0.8m、0.8x1.0m 不等。 【洞口与阳角锁具】洞口与阳角锁具选用特制的等截面方钢套管(30x30mm)、拉钩螺栓杆及方正度校正金属固定件等组成。 【次龙骨】采用 40x40x3mm 方钢作为墙体模板次龙骨。 1.3 新型钢背楞体系与传统型钢木模体系、普通木模体系对比 序号 对比指标 新型钢背楞木模体系 传统型钢木模体系...
