建筑施工图纸识读

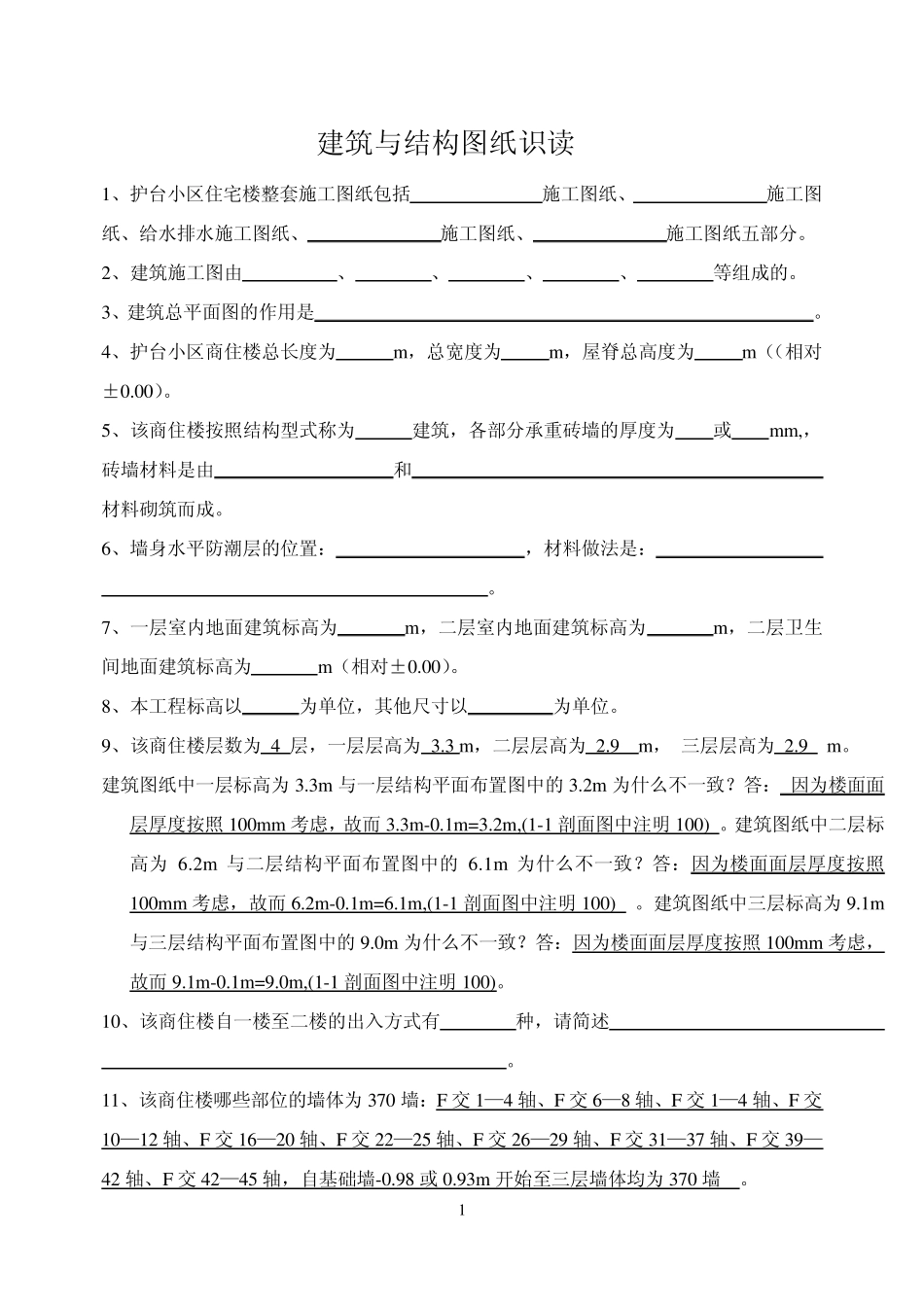

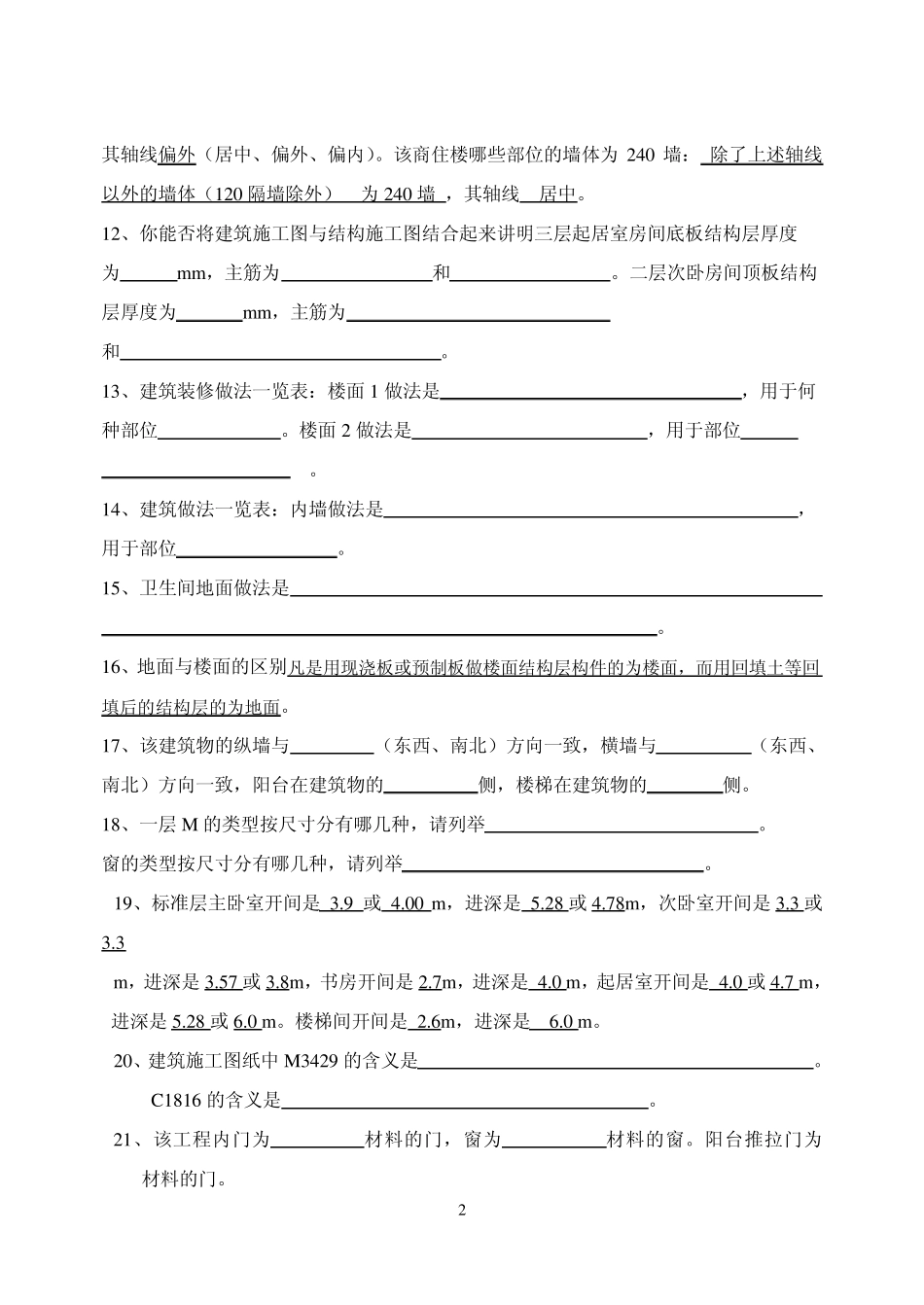

1 建筑与结构图纸识读 1、护台小区住宅楼整套施工图纸包括 施工图纸、 施工图纸、给水排水施工图纸、 施工图纸、 施工图纸五部分。 2、建筑施工图由 、 、 、 、 等组成的。 3、建筑总平面图的作用是 。 4、护台小区商住楼总长度为 m ，总宽度为 m ，屋脊总高度为 m （（相对±0.00）。 5、该商住楼按照结构型式称为 建筑，各部分承重砖墙的厚度为 或 m m ,，砖墙材料是由 和 材料砌筑而成。 6、墙身水平防潮层的位置： ，材料做法是： 。 7、一层室内地面建筑标高为 m ，二层室内地面建筑标高为 m ，二层卫生间地面建筑标高为 m （相对±0.00）。 8、本工程标高以 为单位，其他尺寸以 为单位。 9、该商住楼层数为 4 层，一层层高为 3.3 m ，二层层高为 2.9 m ， 三层层高为 2.9 m 。 建筑图纸中一层标高为3.3m 与一层结构平面布置图中的3.2m 为什么不一致？答： 因为楼面面层厚度按照 100m m 考虑，故而 3.3m -0.1m =3.2m ,(1-1 剖面图中注明 100) 。建筑图纸中二层标高为6.2m 与二层结构平面布置图中的6.1m 为什么不一致？答：因为楼面面层厚度按照100m m 考虑，故而 6.2m -0.1m =6.1m ,(1-1 剖面图中注明 100) 。建筑图纸中三层标高为9.1m与三层结构平面布置图中的9.0m 为什么不一致？答：因为楼面面层厚度按照 100m m 考虑，故而 9.1m -0.1m =9.0m ,(1-1 剖面图中注明 100)。 10、该商住楼自一楼至二楼的出入方式有 种，请简述 。 11、该商住楼哪些部位的墙体为370 墙：F 交 1—4 轴、F 交 6—8 轴、F 交 1—4 轴、F 交10—12 轴、F 交 16—20 轴、F 交 22—25 轴、F 交 26—29 轴、F 交 31—37 轴、F 交 39—42 轴、F 交 42—45 轴，自基础墙-0.98 或 0.93m 开始至三层墙体均为370 墙 。 2 其轴线偏外（居中、偏外、偏内）。该商住楼哪些部位的墙体为 240 墙： 除了上述轴线以外的墙体（120 隔墙除外） 为 240 墙 ，其轴线 居中。 12、你能否将建筑施工图与结构施工图结合起来讲明三层起居室房间底板结构层厚度 为 mm，主筋为 和 。二层次卧房间顶板结构层厚度为 mm，主筋为 和 。 13、建筑装修做法一览表：楼面 1 做法是 ，用于何种部位 。楼面 2 做法是 ，用于部位 。 14、建筑做法一览表：内墙做法是 ，用于部位 。 15、卫生间地面做法是 。 16、地面与楼面的区别...
