建筑施工图识图基本知识

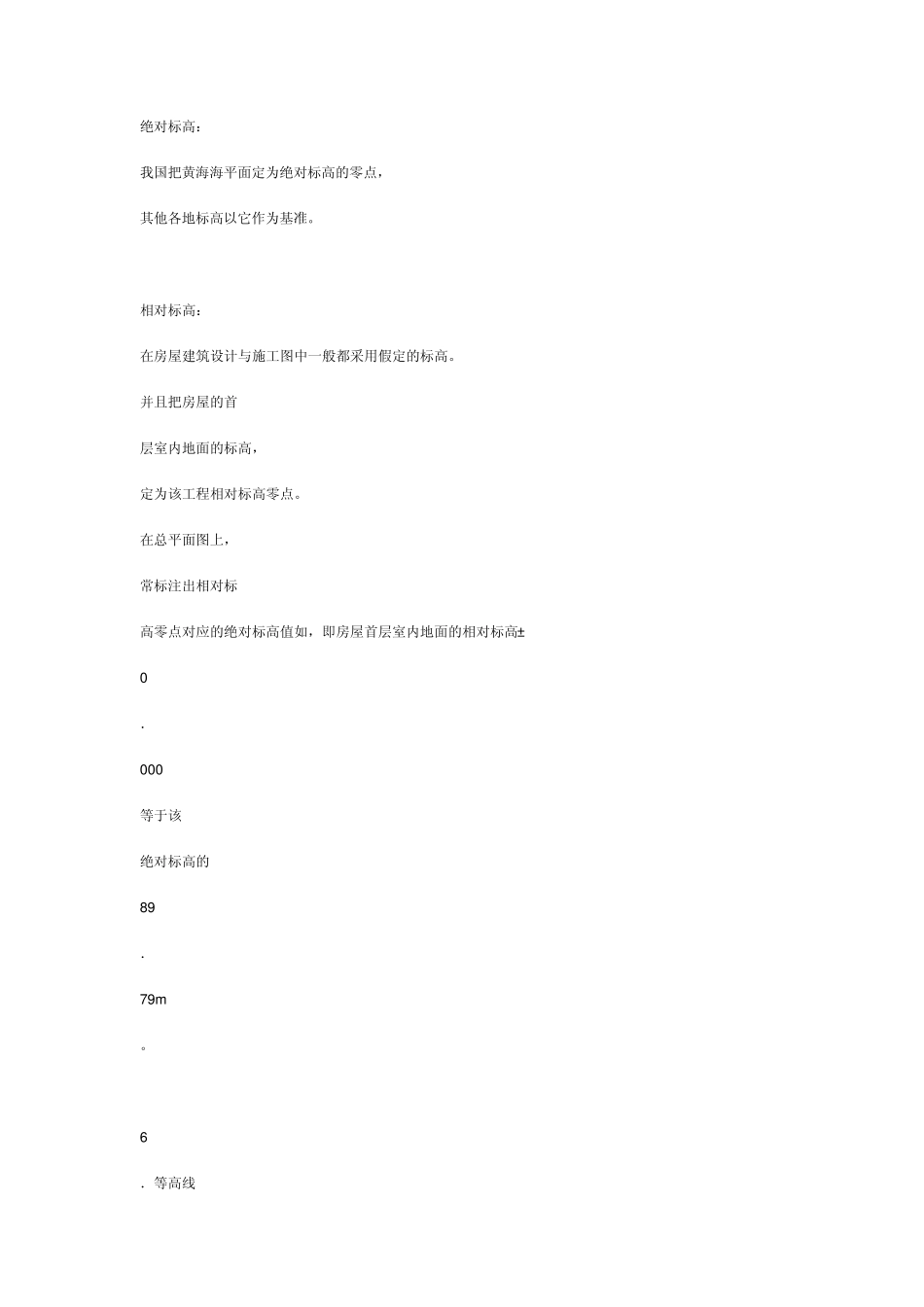

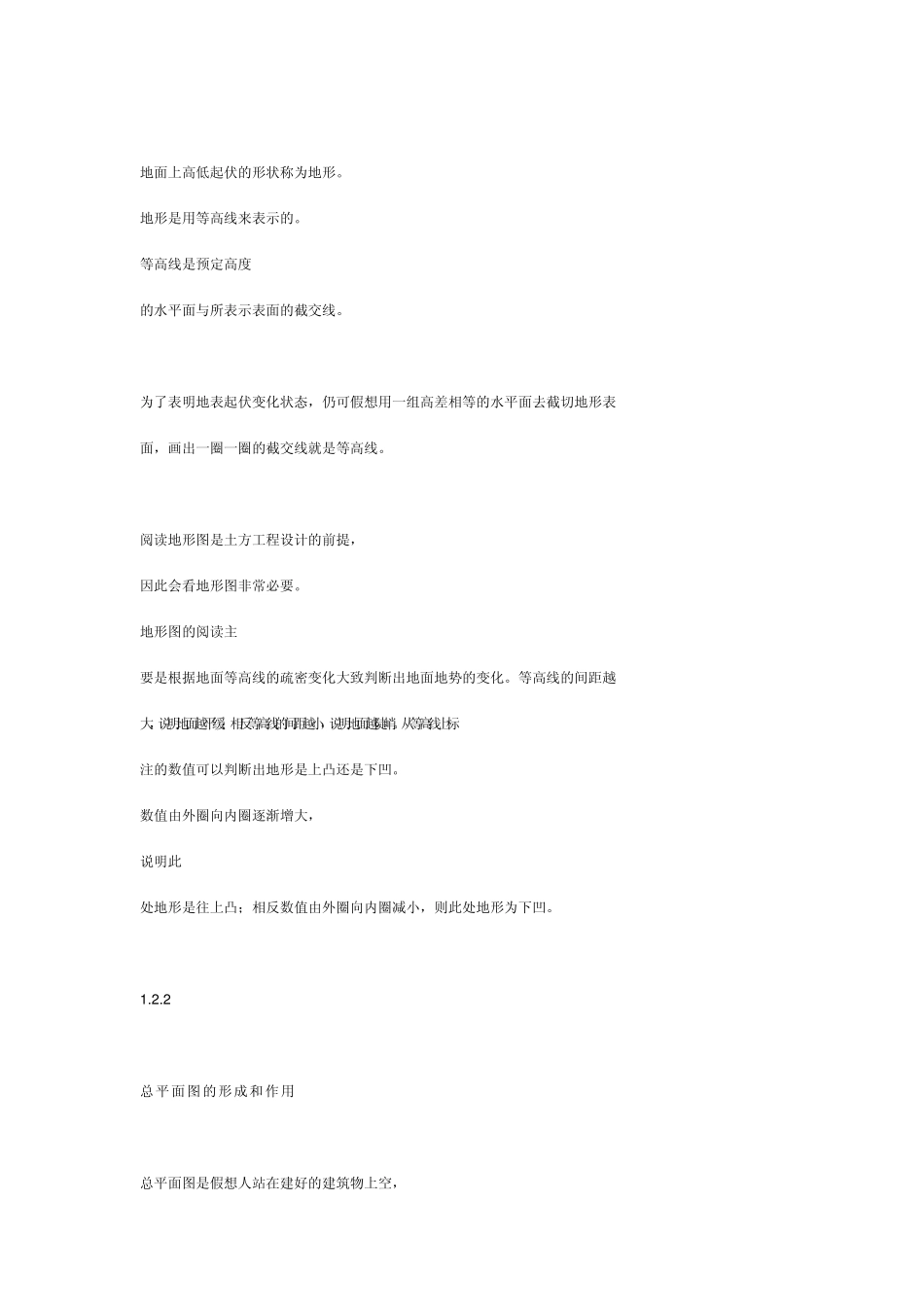

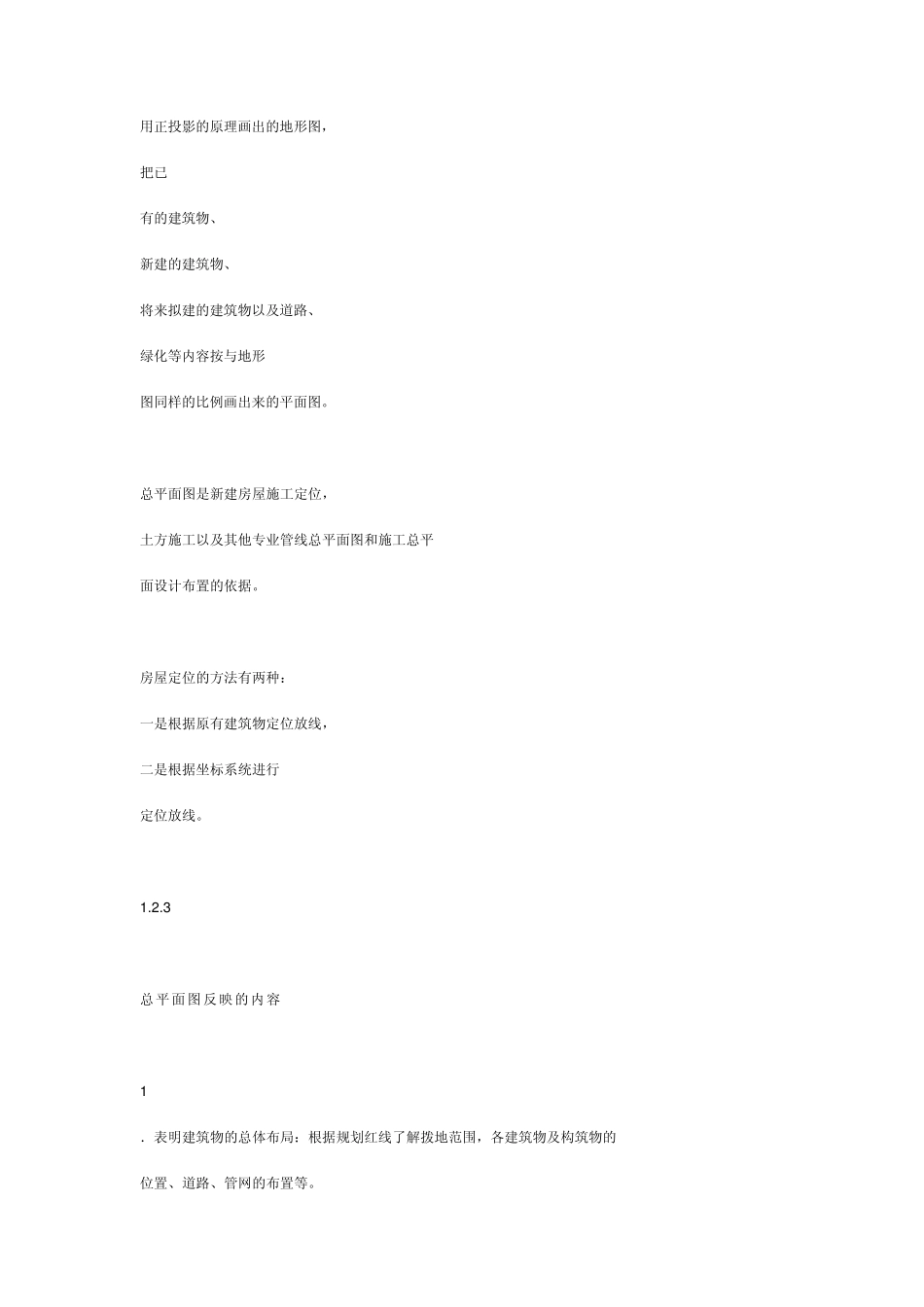

绝对标高： 我国把黄海海平面定为绝对标高的零点， 其他各地标高以它作为基准。 相对标高： 在房屋建筑设计与施工图中一般都采用假定的标高。 并且把房屋的首 层室内地面的标高， 定为该工程相对标高零点。 在总平面图上， 常标注出相对标 高零点对应的绝对标高值如，即房屋首层室内地面的相对标高± 0 ． 000 等于该 绝对标高的 89 ． 79m 。 6 ．等高线 地面上高低起伏的形状称为地形。 地形是用等高线来表示的。 等高线是预定高度 的水平面与所表示表面的截交线。 为了表明地表起伏变化状态，仍可假想用一组高差相等的水平面去截切地形表 面，画出一圈一圈的截交线就是等高线。 阅读地形图是土方工程设计的前提， 因此会看地形图非常必要。 地形图的阅读主 要是根据地面等高线的疏密变化大致判断出地面地势的变化。等高线的间距越 大，说明地面越平缓；相反等高线的间距越小，说明地面越陡峭。从等高线上标 注的数值可以判断出地形是上凸还是下凹。 数值由外圈向内圈逐渐增大， 说明此 处地形是往上凸；相反数值由外圈向内圈减小，则此处地形为下凹。 1 .2 .2 总平面图的形成和作用 总平面图是假想人站在建好的建筑物上空， 用正投影的原理画出的地形图， 把已 有的建筑物、 新建的建筑物、 将来拟建的建筑物以及道路、 绿化等内容按与地形 图同样的比例画出来的平面图。 总平面图是新建房屋施工定位， 土方施工以及其他专业管线总平面图和施工总平 面设计布置的依据。 房屋定位的方法有两种： 一是根据原有建筑物定位放线， 二是根据坐标系统进行 定位放线。 1 .2 .3 总平面图反映的内容 1 ．表明建筑物的总体布局：根据规划红线了解拨地范围，各建筑物及构筑物的 位置、道路、管网的布置等。 2 ．确定新建建筑物定位方法：大型复杂建筑物或新开发的建筑群用坐标系统定 位，中小型建筑物根据原有建筑物定位。 3 ．表明建筑物首层地面的绝对标高、室外地坪标高、道路绝对标高，了解土方 填挖情况及地面位置。 4 ．用风玫瑰图表示当地风向和建筑朝向。中小型建筑也可用指北针。 5 ．了解地形 ( 坡、坎、坑 ) ，地物 ( 树木、线干、井、坟等 ) 。 1 . 3 建筑平、立、剖面施工图的识读重点 1 .3 .1 建筑平面图的识读重点 看图时应该根据施工顺序抓住主要部位。 如应先记住房屋的总长、 总宽， 几道轴 线， 轴线间的尺寸， 墙厚， 门、 窗尺寸和...
