建筑施工工艺卡VIP专享

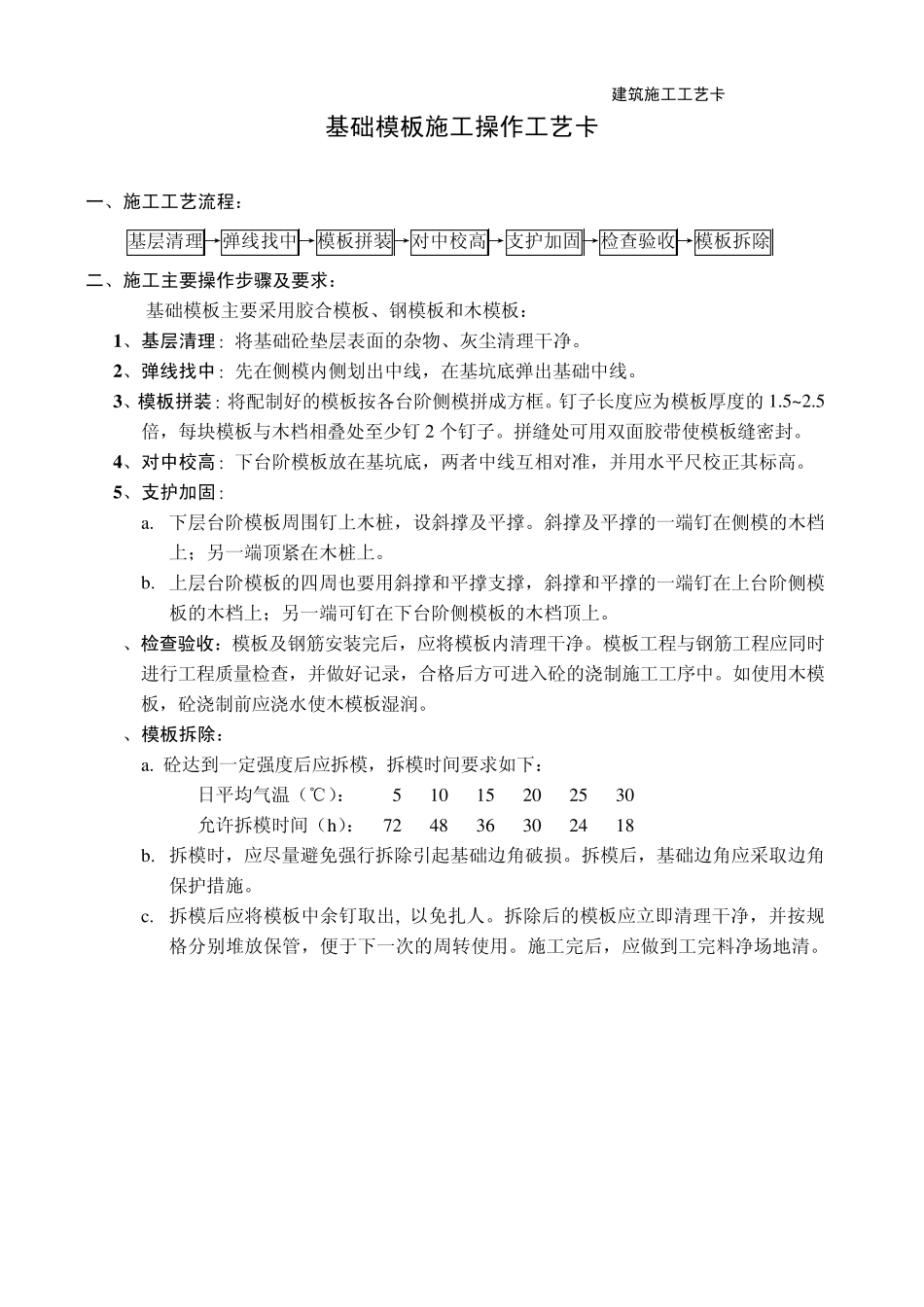

建筑施工工艺卡 JZ-001 基础模板施工操作工艺卡 一、施工工艺流程： 基层清理→弹线找中→模板拼装→对中校高→支护加固→检查验收→模板拆除 二、施工主要操作步骤及要求： 基础模板主要采用胶合模板、钢模板和木模板： 1 、基层清理：将基础砼垫层表面的杂物、灰尘清理干净。 2 、弹线找中：先在侧模内侧划出中线，在基坑底弹出基础中线。 3 、模板拼装：将配制好的模板按各台阶侧模拼成方框。钉子长度应为模板厚度的 1.5~2.5倍，每块模板与木档相叠处至少钉 2 个钉子。拼缝处可用双面胶带使模板缝密封。 4 、对中校高：下台阶模板放在基坑底，两者中线互相对准，并用水平尺校正其标高。 5 、支护加固： a. 下层台阶模板周围钉上木桩，设斜撑及平撑。斜撑及平撑的一端钉在侧模的木档上；另一端顶紧在木桩上。 b. 上层台阶模板的四周也要用斜撑和平撑支撑，斜撑和平撑的一端钉在上台阶侧模板的木档上；另一端可钉在下台阶侧模板的木档顶上。 6、检查验收：模板及钢筋安装完后，应将模板内清理干净。模板工程与钢筋工程应同时进行工程质量检查，并做好记录，合格后方可进入砼的浇制施工工序中。如使用木模板，砼浇制前应浇水使木模板湿润。 7、模板拆除： a. 砼达到一定强度后应拆模，拆模时间要求如下： 日平均气温（℃）： 5 10 15 20 25 30 允许拆模时间（h）： 72 48 36 30 24 18 b. 拆模时，应尽量避免强行拆除引起基础边角破损。拆模后，基础边角应采取边角保护措施。 c. 拆模后应将模板中余钉取出, 以免扎人。拆除后的模板应立即清理干净，并按规格分别堆放保管，便于下一次的周转使用。施工完后，应做到工完料净场地清。 建筑施工工艺卡 JZ-002 柱模板安装与拆除施工操作工艺卡 一、施工工艺流程： 底层清理→弹线找中→模板拼装→对中校高→支护加固→检查验收→模板拆除 二、施工主要操作步骤及要求： 1、底层清理：将柱砼及钢筋表面的杂物、灰尘清理干净。 2、弹线找中：先在基础面弹出柱轴线及边线，同一柱列应先弹出两端柱轴线及边线，然后拉通线弹出中间分柱的轴线及边线。 3、模板拼装： a. 按照边线先将底部固定好，然后再对准边线安装柱模板，拼缝处可用双面胶带，使模板缝密封。 b. 柱模板安装前，应先将柱子钢筋绑扎（或焊接）安装完，经自检无误后，再进行模板拼装和固定。 4、对中校高：模板放在基础面上，两者中线互相对准,并用水平尺校正其标高。 5、支护加...
