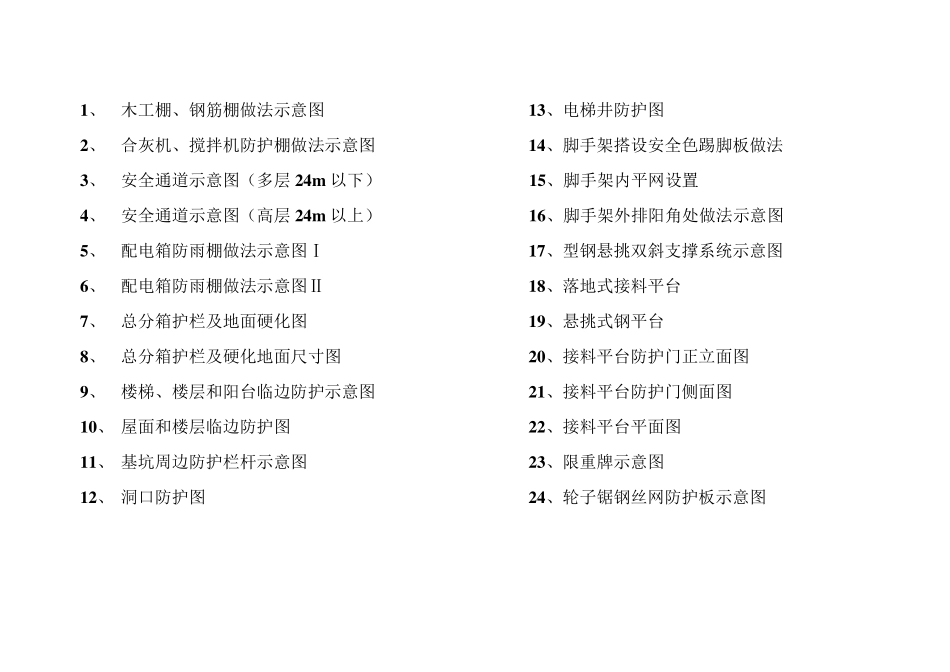

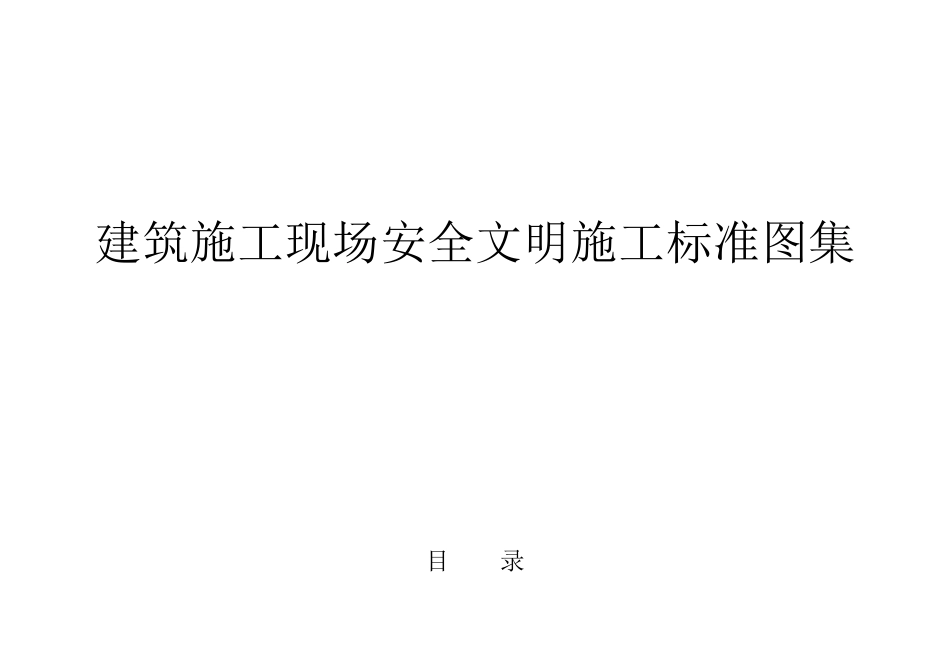

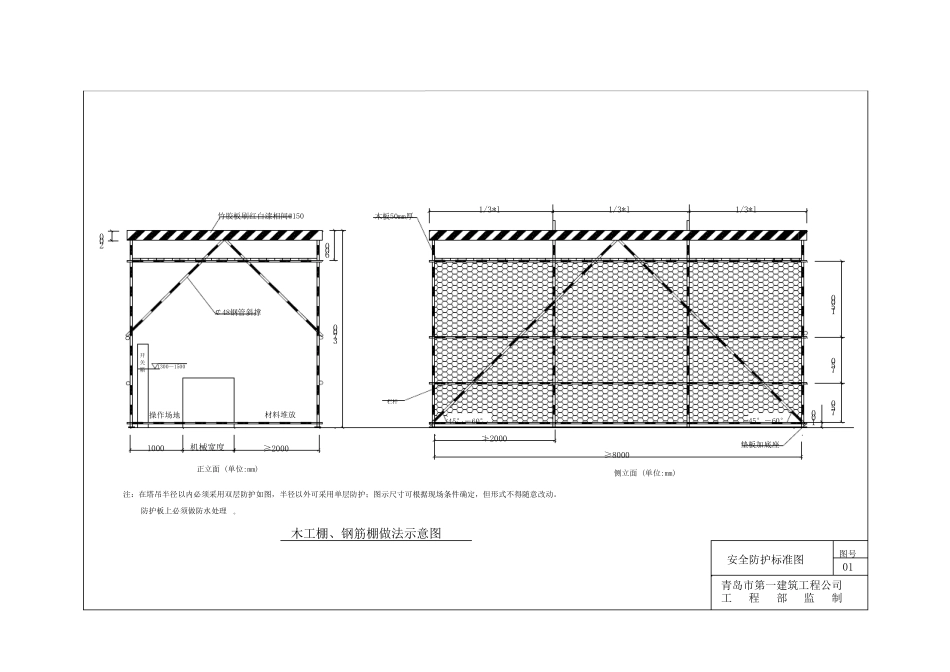

建筑施工现场安全文明施工标准图集 目 录 1、 木工棚、钢筋棚做法示意图 13、电梯井防护图 2、 合灰机、搅拌机防护棚做法示意图 14、脚手架搭设安全色踢脚板做法 3、 安全通道示意图（多层24m 以下） 15、脚手架内平网设置 4、 安全通道示意图（高层24m 以上） 16、脚手架外排阳角处做法示意图 5、 配电箱防雨棚做法示意图Ⅰ 17、型钢悬挑双斜支撑系统示意图 6、 配电箱防雨棚做法示意图Ⅱ 18、落地式接料平台 7、 总分箱护栏及地面硬化图 19、悬挑式钢平台 8、 总分箱护栏及硬化地面尺寸图 20、接料平台防护门正立面图 9、 楼梯、楼层和阳台临边防护示意图 21、接料平台防护门侧面图 10、 屋面和楼层临边防护图 22、接料平台平面图 11、 基坑周边防护栏杆示意图 23、限重牌示意图 12、 洞口防护图 24、轮子锯钢丝网防护板示意图 1000操作场地开关箱材料堆放≥80001/3*l1/3*l1/3*l机械宽度≥2000￠48钢管斜撑竹胶板刷红白漆相间@150木板50mm厚木工棚、钢筋棚做法示意图侧立面 (单位:mm)正立面 (单位:mm)注：在塔吊半径以内必须采用双层防护如图，半径以外可采用单层防护；图示尺寸可根据现场条件确定，但形式不得随意改动。栏杆垫板加底座200防护板上必须做防水处理。45°－60°45°－60°100≯2000安全防护标准图工 程 部 监 制青岛市第一建筑工程公司01图号1300～150037006007507501500 维修通道操作场地8001400设备宽度垫板加底座立杆注：上层防护板必须有放雨措施，并且根据现场排水情况做顺水坡.10045°-60°45°-60°设备尺寸+700mm正立面 (单位:mm)￠48钢管斜撑木板50mm厚侧立面 (单位:mm)合灰机、搅拌机防护棚做法示意图竹胶板刷红白漆相间@1501/3*l(≯2000）1/3*l(≯2000）1/3*l(≯2000）安全防护标准图工 程 部 监 制青岛市第一建筑工程公司02图号开关箱1300～150020037006001500750750 200安全通道示意图一(多层24m以下)脚手架根据坠落半径定（一般≥3000）安全通道1600100上铺单层木板50mm厚竹胶板刷红白漆相间@150≥2000￠48钢管斜撑密目网侧立面 (单位:mm)正立面 (单位:mm)155050厚垫板加底座立杆钢管刷红白漆相间@300150045°-60°安全防护标准图工 程 部 监 制青岛市第一建筑工程公司03图号警示牌3500600 安全通道示意图二(高层24m以上)100200根据坠落半径定(一般≯6000）侧立面 (单位:mm)￠48钢管剪刀撑竹胶板刷红白漆相间@150脚手架密目网≥2000正立面 (单位:m...
